Bơm dầu truyền nhiệt RY50-32-200A hoạt động theo nguyên lý ly tâm, trong đó động cơ truyền chuyển động quay đến bánh công tác thông qua khớp nối và trục bơm. Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu truyền nhiệt được hút vào vùng trung tâm bánh công tác, nhận năng lượng từ chuyển động quay rồi được đưa ra phía ngoài, hình thành dòng chảy có áp lực để tiếp tục lưu thông trong hệ thống.
Với nguyên lý này, RY50-32-200A đạt điểm làm việc lưu lượng 16 m³/h và cột áp 32 m.
RY50-32-200A có cửa hút bố trí theo hướng trục. Khi bơm hoạt động, dầu truyền nhiệt từ đường hút đi vào khu vực trung tâm của bánh công tác.
Đây là bước đầu tiên trong nguyên lý hoạt động ly tâm. Dầu phải được cung cấp liên tục và thân bơm phải được mồi đầy môi chất để bánh công tác có thể truyền năng lượng ổn định cho dòng chất lỏng.
Nếu trong đường hút có nhiều không khí hoặc lượng dầu cấp vào không đủ, quá trình tạo dòng có thể bị gián đoạn và bơm khó duy trì đúng đặc tính làm việc.
Động cơ 4 kW làm việc và truyền chuyển động qua khớp nối mềm đến trục bơm. Trục tiếp tục làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Khi dầu đã đi vào vùng trung tâm bánh công tác, chuyển động quay của bánh công tác truyền năng lượng cho chất lỏng.
Dầu được đưa từ khu vực gần tâm bánh công tác ra phía ngoài theo hướng bán kính. Trong quá trình này, vận tốc và năng lượng của dòng dầu tăng lên.
Đây chính là phần cốt lõi trong nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY50-32-200A.
Khi dầu được bánh công tác đưa ra phía ngoài, năng lượng cơ học của chuyển động quay được truyền sang dòng chất lỏng.
Có thể hình dung quá trình theo trình tự:
Động cơ → trục bơm → bánh công tác quay → dầu nhận năng lượng → dầu được đưa ra phía ngoài bánh công tác → hình thành dòng chảy có áp lực.
Nhờ quá trình này, bơm tạo được cột áp để dầu tiếp tục di chuyển trong hệ thống tuần hoàn.
Ở RY50-32-200A, điểm làm việc tương ứng đạt cột áp 32 m.
Khác với cửa hút bố trí theo hướng trục, cửa xả của dòng RY được bố trí theo hướng tâm và phương thẳng đứng.
Sau khi dầu nhận năng lượng từ bánh công tác, dòng chất lỏng được dẫn về phía cửa xả và tiếp tục đi vào đường ống.
Quá trình diễn ra liên tục khi bánh công tác còn quay:
Hút dầu vào → truyền năng lượng → đẩy dầu ra → tiếp tục hút dầu mới vào.
Nhờ vậy, RY50-32-200A tạo được dòng tuần hoàn liên tục thay vì chỉ đẩy một lượng dầu riêng lẻ.
Tại tốc độ khoảng 2.900 vòng/phút, sự quay liên tục của bánh công tác giúp RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc được công bố.
Thông số này thể hiện lượng dầu mà bơm có khả năng tuần hoàn trong một giờ tại điều kiện tương ứng.
Trong nguyên lý ly tâm, lưu lượng được hình thành nhờ quá trình dầu liên tục đi vào tâm bánh công tác và được đưa ra phía ngoài. Khi dầu phía ngoài được đẩy về cửa xả, lượng dầu mới tiếp tục đi vào vùng trung tâm bánh công tác, hình thành quá trình vận chuyển liên tục.
Bên cạnh lưu lượng, bánh công tác còn truyền năng lượng cho dầu để tạo ra cột áp.
RY50-32-200A đạt cột áp 32 m tại lưu lượng 16 m³/h. Đây là thông số thể hiện khả năng của bơm trong việc cung cấp năng lượng cho dòng dầu để thắng trở lực của hệ thống.
Như vậy, nguyên lý ly tâm của RY50-32-200A thực hiện đồng thời hai nhiệm vụ:
Tạo lưu lượng dầu tuần hoàn và tạo cột áp cho dòng chảy.
Hai yếu tố này kết hợp với nhau tạo thành điểm làm việc đặc trưng 16 m³/h – 32 m của model.
Trong khi động cơ hoạt động, bánh công tác không ngừng quay. Vì vậy, quá trình truyền năng lượng cho dầu cũng diễn ra liên tục.
Chu trình có thể mô tả ngắn gọn:
Dầu vào tâm bánh công tác → bánh công tác quay → dầu nhận năng lượng → dầu di chuyển ra mép ngoài → dòng dầu đi đến cửa xả → dầu mới tiếp tục đi vào tâm bánh công tác.
Đây chính là cơ sở giúp RY50-32-200A thích hợp với nhiệm vụ tuần hoàn dầu trong một vòng kín.
Để nguyên lý ly tâm diễn ra đúng thiết kế, chiều quay của bánh công tác phải chính xác.
Khi nhìn từ phía khớp nối, trục bơm RY phải quay theo chiều kim đồng hồ.
Nếu động cơ bị đấu ngược chiều, bánh công tác cũng quay ngược. Khi đó, khả năng truyền năng lượng cho dòng dầu sẽ không đúng theo thiết kế và bơm có thể không đạt được lưu lượng cũng như cột áp yêu cầu.
Do đó, kiểm tra chiều quay là bước quan trọng trước khi đưa RY50-32-200A vào vận hành.
Nguyên lý ly tâm chỉ phát huy đúng khi bên trong bơm có đủ dầu truyền nhiệt.
Trước khi khởi động, thân bơm cần được mồi đầy môi chất và không khí trong hệ thống cần được loại bỏ.
Không nên để RY50-32-200A chạy khi bên trong không có đủ dầu, bởi bánh công tác cần tiếp xúc với chất lỏng để truyền năng lượng và hình thành dòng chảy.
Vì vậy, mồi đầy bơm – duy trì nguồn dầu vào – bảo đảm đúng chiều quay là những điều kiện cơ bản để nguyên lý ly tâm của RY50-32-200A diễn ra ổn định.
Nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY50-32-200A dựa trên việc bánh công tác quay ở khoảng 2.900 vòng/phút, liên tục truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào khu vực trung tâm bánh công tác theo hướng trục, sau đó được đưa ra phía ngoài và dẫn đến cửa xả.
Quá trình này tạo đồng thời lưu lượng 16 m³/h và cột áp 32 m, giúp dầu duy trì dòng tuần hoàn liên tục trong hệ thống. Toàn bộ nguyên lý có thể tóm tắt theo chuỗi: dầu vào tâm bánh công tác → bánh công tác quay → dầu nhận năng lượng → dầu được đưa ra ngoài → hình thành lưu lượng và cột áp → tiếp tục tuần hoàn.
Đây chính là nguyên lý cốt lõi tạo nên khả năng vận chuyển dầu của Bơm dầu truyền nhiệt RY50-32-200A
Bơm dầu truyền nhiệt RY50-32-200A trang bị hệ thống phớt làm kín chống rò rỉ nhằm kiểm soát dầu truyền nhiệt tại khu vực trục bơm đi xuyên qua nắp bơm. Đây là vị trí đặc biệt quan trọng vì trục phải quay liên tục trong khi dầu nóng được giữ bên trong thân bơm.
Theo cấu tạo của dòng RY, hệ thống làm kín sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt. Hai thành phần phối hợp giúp hạn chế môi chất rò theo trục ra ngoài, phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt.
Packing được bố trí trong buồng làm kín tại khu vực trục bơm đi qua nắp bơm. Bộ phận này tạo lớp chèn bao quanh trục, giúp thu hẹp đường rò của dầu truyền nhiệt.
Khi trục quay, packing vẫn phải duy trì tiếp xúc phù hợp để vừa hạn chế dầu thoát ra ngoài vừa không gây cản trở quá mức đối với chuyển động của trục.
Đây là bộ phận có thể tháo kiểm tra và thay thế khi bị mòn hoặc khả năng làm kín suy giảm.
Ngoài packing, RY50-32-200A còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu hỗ trợ kiểm soát dầu tại khu vực trục và phù hợp với điều kiện bơm phải chịu ảnh hưởng của nhiệt độ cao từ môi chất.
Sự kết hợp giữa packing và phớt dầu tạo thành một cụm làm kín hoàn chỉnh hơn so với việc chỉ sử dụng một thành phần đơn lẻ.
RY50-32-200A được sử dụng để tuần hoàn dầu truyền nhiệt. Khi dầu đang ở nhiệt độ cao, hiện tượng rò rỉ không chỉ gây thất thoát môi chất mà còn ảnh hưởng đến độ sạch và an toàn của khu vực đặt bơm.
Vị trí có nguy cơ rò đáng chú ý chính là khu vực trục quay đi qua phần thân tĩnh của bơm.
Do đó, hệ thống phớt làm kín có nhiệm vụ duy trì một vùng ngăn cách giữa dầu bên trong bơm và môi trường bên ngoài.
Có thể hình dung quá trình làm kín theo thứ tự:
Dầu trong thân bơm → vùng trục bơm → bộ chèn packing → phớt dầu chịu nhiệt → hạn chế dầu thoát ra ngoài.
Trong quá trình này, trục vẫn quay liên tục ở tốc độ khoảng 2.900 vòng/phút.
Do đó, hệ thống làm kín phải làm việc trong điều kiện vừa chịu ảnh hưởng nhiệt vừa tiếp xúc với chi tiết chuyển động.
Đặc điểm đáng chú ý của RY50-32-200A là phớt dầu được lựa chọn theo hướng chịu nhiệt, phù hợp với đặc tính của bơm dầu nóng.
Nhiệt từ dầu truyền nhiệt có thể truyền qua nắp bơm và trục tới khu vực làm kín. Nếu phớt không phù hợp với nhiệt độ làm việc, vật liệu có thể nhanh chóng suy giảm và làm tăng nguy cơ rò rỉ.
Việc sử dụng phớt chịu nhiệt giúp cụm làm kín thích ứng tốt hơn với điều kiện đặc trưng của hệ thống dầu truyền nhiệt.
Hệ thống phớt làm kín chỉ hoạt động tốt khi trục bơm quay tương đối ổn định và đúng tâm.
Nếu trục động cơ và trục bơm bị lệch tâm, trục có thể dao động trong quá trình quay. Khi đó, packing và phớt phải chịu tải không đều, làm tăng tốc độ mài mòn và nguy cơ rò rỉ.
Vì vậy, việc căn chỉnh đúng đồng tâm giữa bơm và động cơ có ý nghĩa trực tiếp đối với tuổi thọ của hệ thống làm kín.
Rung động cũng là yếu tố ảnh hưởng lớn đến khả năng chống rò của RY50-32-200A.
Khi trục rung mạnh, vị trí tiếp xúc giữa trục với packing và phớt liên tục thay đổi. Nếu tình trạng này kéo dài, bộ làm kín có thể bị mòn không đều.
Vì vậy, nếu phát hiện đồng thời hiện tượng rung bất thường và lượng dầu rò tăng lên, cần kiểm tra không chỉ phớt mà cả:
Hệ thống làm kín của dòng RY có thể xuất hiện rò rỉ nhẹ trong giai đoạn mới vận hành. Sau một thời gian chạy rà, lượng rò có thể giảm dần.
Vì vậy, cụm từ “chống rò rỉ” không nên được hiểu là tuyệt đối không có bất kỳ lượng rò nào trong mọi thời điểm.
Điểm quan trọng là hệ thống packing và phớt dầu được thiết kế để kiểm soát và hạn chế rò rỉ ở khu vực trục.
Nếu lượng dầu rò tăng liên tục, không giảm sau thời gian chạy rà hoặc xuất hiện bất thường, cần kiểm tra ngay cụm làm kín.
Một ưu điểm thực tế của cấu tạo phớt chèn là khả năng bảo dưỡng.
Trong quá trình tháo bơm, bộ chèn làm kín có thể được lấy ra khỏi buồng làm kín trên nắp bơm để kiểm tra.
Khi packing bị mòn, biến dạng hoặc mất khả năng làm kín, có thể thay mới mà không phải thay toàn bộ cụm bơm.
Điều này thuận lợi cho quá trình duy trì khả năng chống rò rỉ của RY50-32-200A trong thời gian sử dụng dài.
Để hệ thống phớt của RY50-32-200A hoạt động ổn định, cần thường xuyên quan sát khu vực trục và nắp bơm.
Những dấu hiệu cần chú ý gồm:
Phát hiện sớm những vấn đề này giúp tránh tình trạng một hư hỏng nhỏ của phớt phát triển thành rò rỉ dầu lớn hơn.
Đối với một bơm dầu truyền nhiệt, khả năng tạo lưu lượng và cột áp chỉ có thể được duy trì ổn định khi môi chất được giữ trong hệ thống.
Do đó, cụm làm kín đóng vai trò quan trọng trong việc bảo đảm dầu không thoát ra ngoài quá mức tại vị trí trục quay.
Packing kết hợp phớt dầu cao su chịu nhiệt giúp RY50-32-200A:
Bơm dầu truyền nhiệt RY50-32-200A trang bị hệ thống phớt làm kín chống rò rỉ với cấu tạo gồm bộ chèn packing kết hợp phớt dầu cao su chịu nhiệt. Cụm làm kín được bố trí quanh khu vực trục bơm, có nhiệm vụ hạn chế dầu truyền nhiệt thoát ra ngoài trong khi trục vẫn quay liên tục.
Hiệu quả chống rò của hệ thống phụ thuộc nhiều vào tình trạng packing, phớt dầu, bề mặt trục, độ đồng tâm và mức độ rung của cụm rôto. Rò nhẹ có thể xuất hiện trong giai đoạn chạy rà, nhưng lượng rò bất thường hoặc tăng dần cần được kiểm tra và xử lý.
Nhờ cấu tạo phớt chèn chịu nhiệt và khả năng bảo dưỡng tương đối thuận tiện, RY50-32-200A có điều kiện duy trì độ kín ổn định khi được lắp đặt, căn chỉnh và bảo dưỡng đúng yêu cầu.

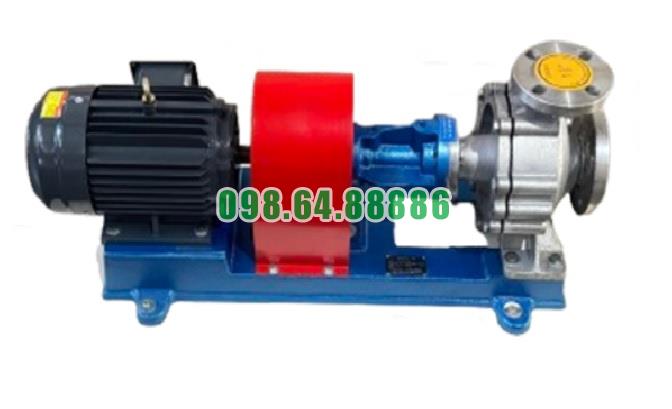

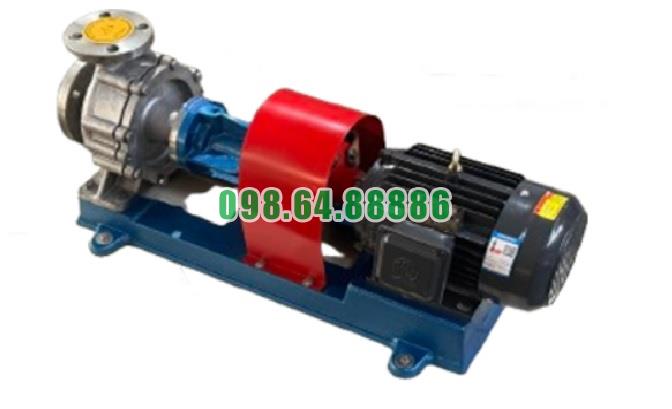

Bơm ly tâm dầu nóng RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, tốc độ quay 2900 vòng/phút, cột áp 32 m
