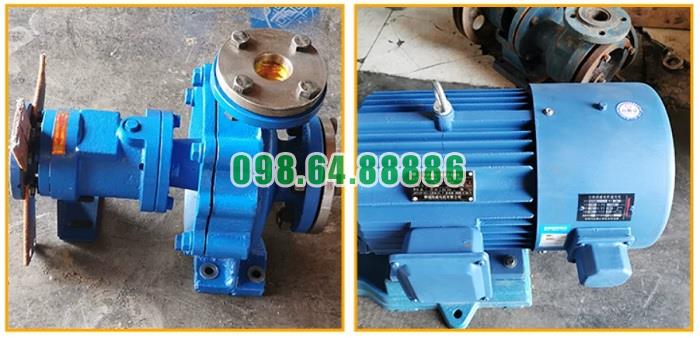

Bơm ly tâm dầu tải nhiệt RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Giải pháp cách nhiệt độ cao thông minh của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 được thiết kế để làm việc với dầu truyền nhiệt ở nhiệt độ cao. Điểm đáng chú ý không nằm ở một lớp vật liệu cách nhiệt đơn thuần mà ở giải pháp kiểm soát và hạn chế nhiệt truyền từ thân bơm nóng sang cụm ổ trục, khớp nối và động cơ. Kết hợp với khả năng tản nhiệt tự nhiên, thiết kế này giúp các bộ phận cơ khí quan trọng làm việc ổn định hơn trong môi trường nhiệt độ cao.

Hạn chế nhiệt truyền từ thân bơm đến cụm ổ trục

Tách khu vực dầu nóng khỏi bộ phận chịu ma sát

Thân Bơm dầu truyền nhiệt RY20-20-125 là khu vực tiếp xúc trực tiếp với dầu nóng nên có nhiệt độ cao nhất. Trong khi đó, ổ bi và cụm truyền động cần được duy trì ở điều kiện nhiệt độ thấp hơn để bảo đảm khả năng bôi trơn và chuyển động ổn định.

Kết cấu bơm tạo khoảng cách và đường truyền nhiệt giữa thân bơm với cụm ổ trục, giúp hạn chế nhiệt từ dầu nóng truyền trực tiếp sang các chi tiết chịu ma sát.

Điều này đặc biệt quan trọng khi RY20-20-125 phải làm việc liên tục trong hệ thống dầu truyền nhiệt.

Kết hợp cách ly nhiệt với tản nhiệt tự nhiên

Không giữ nhiệt tích tụ trong cụm bơm

Điểm hợp lý trong thiết kế của Bơm dầu truyền nhiệt RY20-20-125 là không chỉ hạn chế nhiệt truyền đến ổ bi mà còn tạo điều kiện để lượng nhiệt đã truyền ra ngoài được tản vào môi trường.

Nhờ cơ chế tản nhiệt tự nhiên, nhiệt không bị tích tụ quá nhiều tại khu vực trục và ổ bi. Đây là giải pháp phù hợp với bơm dầu nóng vì nhiệt độ của môi chất có thể duy trì ở mức cao trong thời gian dài.

Giảm nhu cầu sử dụng nước làm mát

RY20-20-125 sử dụng giải pháp tản nhiệt tự nhiên thay cho việc phụ thuộc hoàn toàn vào hệ thống nước làm mát riêng.

Nhờ đó, cụm bơm không cần bổ sung quá nhiều đường nước và thiết bị làm mát phụ trợ. Việc kiểm soát nhiệt trở nên đơn giản hơn đồng thời giảm nguy cơ gián đoạn do mất nước hoặc tắc đường làm mát.

Bảo vệ ổ bi trước ảnh hưởng của nhiệt độ cao

Ổ bi là một trong những bộ phận cần được bảo vệ tốt nhất trước nhiệt độ của dầu truyền nhiệt.

Nếu nhiệt từ thân bơm truyền quá nhiều đến ổ bi, nhiệt độ bôi trơn có thể tăng, làm giảm khả năng tạo màng dầu hoặc mỡ và khiến ma sát tăng.

Giải pháp cách ly và tản nhiệt của Bơm dầu truyền nhiệt RY20-20-125 giúp giảm tác động nhiệt lên cụm ổ bi, qua đó hỗ trợ:

• Giữ điều kiện bôi trơn ổn định hơn.
• Hạn chế nóng ổ bi.
• Giảm ma sát do nhiệt.
• Hạn chế giãn nở bất thường.
• Tăng độ ổn định khi bơm chạy dài giờ.

Hạn chế nhiệt truyền sang khớp nối và động cơ

Bảo vệ cụm truyền động

Khớp nối nằm giữa bơm và động cơ nên cũng cần được hạn chế tiếp xúc với nhiệt độ quá cao.

Việc giảm nhiệt truyền từ thân RY20-20-125 về phía khớp nối giúp các chi tiết đàn hồi và bộ phận truyền động làm việc trong điều kiện thuận lợi hơn.

Đồng thời, động cơ được đặt tách khỏi vùng dầu nóng nên giảm tác động trực tiếp của nhiệt độ môi chất lên cụm điện.

Hỗ trợ duy trì khe hở cơ khí ổn định

Nhiệt độ cao khiến trục, thân bơm và các chi tiết kim loại giãn nở. Nếu nhiệt phân bố không hợp lý, độ giãn nở giữa các bộ phận có thể khác nhau và làm thay đổi khe hở bên trong bơm.

Giải pháp kiểm soát truyền nhiệt của Bơm dầu truyền nhiệt RY20-20-125 giúp hạn chế tình trạng nhiệt tập trung quá mức tại một số bộ phận, hỗ trợ duy trì sự ổn định của cụm rôto trong quá trình vận hành.

Điều này giúp giảm nguy cơ cọ xát, nặng trục hoặc kẹt cơ khí khi nhiệt độ dầu tăng cao.

Gia nhiệt từ từ bổ trợ cho giải pháp cách nhiệt

Khả năng kiểm soát nhiệt của RY20-20-125 phát huy tốt hơn khi bơm được gia nhiệt đúng cách trước khi vận hành với dầu nóng.

Thay vì đưa dầu nhiệt độ cao đột ngột vào thân bơm nguội, dầu nóng cần được tuần hoàn từ từ để thân bơm và các chi tiết tăng nhiệt đồng đều.

Cách gia nhiệt này giúp hệ thống cách ly và tản nhiệt có thời gian đạt trạng thái cân bằng, hạn chế sốc nhiệt và giảm chênh lệch giãn nở giữa các bộ phận.

Lợi ích thực tế của giải pháp kiểm soát nhiệt RY20-20-125

Giải pháp hạn chế truyền nhiệt kết hợp tản nhiệt tự nhiên mang lại nhiều giá trị trực tiếp cho Bơm dầu truyền nhiệt RY20-20-125:

• Hạn chế nhiệt từ dầu nóng truyền đến ổ bi.
• Giảm nguy cơ nóng cụm trục.
• Bảo vệ điều kiện bôi trơn.
• Hạn chế ảnh hưởng nhiệt tới khớp nối.
• Giảm nhiệt tác động đến động cơ.
• Hỗ trợ bơm vận hành dài giờ.
• Không phụ thuộc nhiều vào hệ thống nước làm mát.
• Giữ kết cấu cụm bơm đơn giản và gọn hơn.

Không nên hiểu là thân bơm được cách nhiệt hoàn toàn

RY20-20-125 không phải là bơm có thân được cách nhiệt hoàn toàn khỏi môi trường bên ngoài. Thân bơm vẫn nóng khi vận chuyển dầu truyền nhiệt nhiệt độ cao.

Giải pháp kỹ thuật ở đây chủ yếu là hạn chế nhiệt truyền đến các bộ phận nhạy cảm và tạo điều kiện tản nhiệt tự nhiên, chứ không phải giữ toàn bộ nhiệt bên trong thân bơm.

Vì vậy, khi lắp đặt vẫn cần bảo đảm khoảng cách an toàn và tránh để người vận hành tiếp xúc trực tiếp với bề mặt thân bơm khi đang ở nhiệt độ cao.

Giải pháp cách nhiệt độ cao của Bơm dầu truyền nhiệt RY20-20-125 được thể hiện qua việc kiểm soát đường truyền nhiệt từ thân bơm chứa dầu nóng đến cụm ổ trục, khớp nối và động cơ, đồng thời sử dụng tản nhiệt tự nhiên để hạn chế nhiệt tích tụ.

Cách thiết kế này giúp bảo vệ ổ bi, duy trì điều kiện bôi trơn, giảm ảnh hưởng của giãn nở nhiệt và hỗ trợ Bơm dầu truyền nhiệt RY20-20-125 vận hành ổn định trong môi trường dầu nóng. Đây là một ưu điểm đáng chú ý đối với một model chuyên dùng cho hệ thống tuần hoàn dầu truyền nhiệt.

Khả năng linh hoạt trong lắp đặt của Bơm dầu truyền nhiệt RY20-20-125

Khả năng linh hoạt trong lắp đặt của Bơm dầu truyền nhiệt RY20-20-125 đến từ kết cấu bơm trục ngang gọn, động cơ và bơm bố trí trên cùng bệ máy, truyền động bằng khớp nối mềm và không cần hệ thống nước làm mát riêng. Những đặc điểm này giúp RY20-20-125 thuận tiện khi bố trí trong các cụm tuần hoàn dầu nóng có diện tích lắp đặt khác nhau.

Kết cấu trục ngang thuận tiện bố trí trên bệ máy

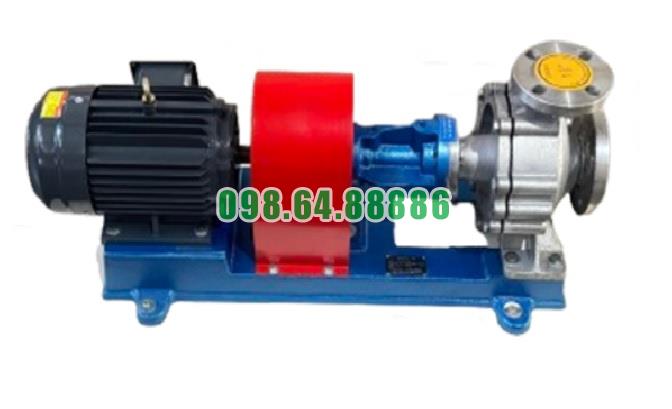

Bơm dầu truyền nhiệt RY20-20-125 sử dụng kết cấu trục ngang, trong đó thân bơm, cụm ổ trục, khớp nối và động cơ được bố trí nối tiếp trên cùng một phương.

Cách bố trí này giúp cụm máy có hình dạng rõ ràng, thuận tiện khi đặt trên:

• Bệ bê tông.
• Khung thép.
• Skid thiết bị.
• Cụm máy gia nhiệt tích hợp.

Đặc biệt, bơm và động cơ có thể được lắp trên cùng một bệ, giúp việc cố định và căn chỉnh toàn bộ cụm trở nên thuận tiện.

Kích thước gọn giúp linh hoạt lựa chọn vị trí

RY20-20-125 là model có lưu lượng 1,5 m³/h, cột áp 22 m và động cơ chỉ 0,75 kW, phù hợp với các vòng tuần hoàn dầu nóng quy mô nhỏ.

Kết cấu tương đối gọn giúp bơm dễ được bố trí gần bồn dầu, bộ gia nhiệt hoặc thiết bị sử dụng nhiệt mà không cần một phòng máy quá lớn.

Đây là lợi thế đáng kể đối với các hệ thống được cải tạo hoặc bổ sung thêm vòng tuần hoàn dầu nóng trong không gian hiện hữu.

Cửa hút theo phương trục dễ kết nối đường ống

Cửa hút của Bơm dầu truyền nhiệt RY20-20-125 được bố trí theo phương trục.

Nhờ đó, đường ống hút có thể đi tương đối thẳng vào bơm. Cách kết nối này giúp hạn chế số lượng co cút ngay trước cửa hút và tạo điều kiện bố trí đường ống gọn hơn.

Khi thiết kế mặt bằng, có thể đặt bơm theo hướng phù hợp với vị trí bồn dầu để rút ngắn tuyến hút.

Cửa xả hướng lên thuận tiện bố trí đường ống

Cửa xả được bố trí theo phương hướng tâm và hướng lên trên.

Thiết kế này giúp tận dụng không gian phía trên cụm bơm để đưa đường ống dầu nóng tới thiết bị sử dụng nhiệt. Đường ống xả không nhất thiết phải kéo dài theo phương ngang ngay sát thân bơm, nhờ đó giảm diện tích chiếm dụng trên mặt bằng.

Sự kết hợp giữa cửa hút phía trước và cửa xả hướng lên tạo điều kiện thuận lợi khi bố trí RY20-20-125 trong những cụm thiết bị nhỏ.

Không cần hệ thống nước làm mát riêng

Một yếu tố quan trọng tạo nên khả năng linh hoạt trong lắp đặt của Bơm dầu truyền nhiệt RY20-20-125 là thiết kế tản nhiệt tự nhiên.

Bơm không cần bố trí thêm đường cấp và hồi nước làm mát quanh cụm ổ trục. Vì vậy, khi lắp đặt không phải dành thêm không gian cho:

• Đường ống nước làm mát.
• Van cấp nước.
• Đường nước hồi.
• Các phụ kiện và đầu nối làm mát.

Điều này giúp người thiết kế có nhiều lựa chọn vị trí đặt bơm hơn.

Khớp nối mềm thuận tiện căn chỉnh bơm và động cơ

RY20-20-125 sử dụng khớp nối mềm ba chấu giữa động cơ và trục bơm.

Khớp nối cho phép bơm và động cơ được lắp thành hai cụm riêng trên cùng bệ, sau đó căn chỉnh tâm trước khi vận hành.

Phần tử đàn hồi của khớp nối có khả năng hấp thụ một phần rung và sai lệch rất nhỏ, giúp cụm truyền động thích nghi tốt hơn với điều kiện lắp đặt thực tế.

Tuy nhiên, hai trục vẫn cần được căn đồng tâm chính xác để bảo đảm bơm vận hành ổn định.

Thuận tiện lắp trên skid hệ thống dầu truyền nhiệt

Với kích thước và công suất tương đối nhỏ, Bơm dầu truyền nhiệt RY20-20-125 thích hợp để tích hợp trên skid cùng các thiết bị khác.

Một cụm skid có thể bố trí:

Bộ gia nhiệt → bơm RY20-20-125 → van → đường ống cấp dầu → đường hồi dầu

Việc tích hợp bơm vào skid giúp toàn bộ hệ thống có thể được lắp ráp trước, sau đó đưa tới vị trí sử dụng và kết nối với thiết bị công nghệ.

Linh hoạt khi lắp gần bồn dầu

Đối với bơm ly tâm, đường hút càng đơn giản và ngắn càng thuận lợi cho quá trình cấp dầu vào bơm.

Kết cấu gọn của RY20-20-125 cho phép bố trí thiết bị gần bồn dầu hoặc nguồn dầu hồi, giúp tuyến ống hút được rút ngắn.

Bơm có thể được đặt sao cho cửa hút hướng trực tiếp về phía đường dầu từ bồn, hạn chế việc phải bố trí nhiều đoạn chuyển hướng trước cửa hút.

Dễ bố trí bơm dự phòng song song

Trong hệ thống cần duy trì hoạt động liên tục, kích thước nhỏ của RY20-20-125 cũng tạo thuận lợi khi bố trí hai bơm cạnh nhau.

Có thể thiết kế theo dạng:

Một bơm vận hành + một bơm dự phòng.

Hai bơm sử dụng chung đường hút và đường xả thông qua hệ thống van phù hợp. Nhờ cụm máy không quá lớn, phương án bố trí song song không đòi hỏi diện tích quá rộng đối với một hệ thống dầu tải nhiệt nhỏ.

Thuận tiện cho việc tháo lắp tại chỗ

Khả năng linh hoạt trong lắp đặt không chỉ thể hiện ở vị trí đặt bơm mà còn ở không gian phục vụ bảo dưỡng.

RY20-20-125 có các cụm thân bơm, bánh công tác, nắp bơm, ổ trục và khớp nối bố trí tuần tự theo phương trục. Vì vậy, chỉ cần chừa khoảng không gian hợp lý phía sau và xung quanh bơm là có thể tiếp cận các chi tiết khi cần tháo kiểm tra.

Điều này giúp người thiết kế dễ tính toán khoảng bảo dưỡng khi bố trí bơm trong phòng máy hoặc trên skid.

Dễ tích hợp vào hệ thống đang sử dụng

Với các dây chuyền đã có sẵn bồn và thiết bị gia nhiệt, Bơm dầu truyền nhiệt RY20-20-125 có thể được xem xét để bổ sung một vòng dầu nóng riêng nếu yêu cầu lưu lượng và cột áp phù hợp.

Kích thước nhỏ và không cần nước làm mát giúp giảm số lượng hạng mục phải bổ sung khi cải tạo hệ thống.

Bơm có thể phục vụ riêng cho một bồn, một thiết bị trao đổi nhiệt hoặc một nhánh gia nhiệt cục bộ mà không nhất thiết phải thay đổi toàn bộ hệ thống dầu tải nhiệt hiện có.

Lắp đặt linh hoạt nhưng phải bảo đảm đỡ đường ống độc lập

Mặc dù RY20-20-125 có khả năng bố trí linh hoạt, đường ống hút và đường ống xả không nên dùng thân bơm làm điểm chịu tải.

Đường ống cần được bố trí giá đỡ riêng để trọng lượng ống, van và dầu bên trong không truyền trực tiếp lên mặt bích bơm.

Đây là yếu tố quan trọng để khả năng bố trí linh hoạt không làm ảnh hưởng tới độ đồng tâm và độ ổn định của cụm máy.

Cần chừa không gian thông thoáng cho tản nhiệt

Do Bơm dầu truyền nhiệt RY20-20-125 sử dụng tản nhiệt tự nhiên, vị trí lắp đặt không nên quá kín.

Cần chừa khoảng không gian xung quanh cụm ổ trục để không khí lưu thông và nhiệt có thể phát tán ra môi trường.

Vì vậy, linh hoạt trong lắp đặt không có nghĩa là có thể đặt bơm sát hoàn toàn vào tường hoặc bao kín cụm máy. Vị trí tối ưu phải đồng thời đáp ứng yêu cầu tiết kiệm diện tích và khả năng tản nhiệt.

Khả năng linh hoạt trong lắp đặt của Bơm dầu truyền nhiệt RY20-20-125 thể hiện ở kết cấu trục ngang nhỏ gọn, bơm và động cơ đặt trên cùng bệ, cửa hút theo phương trục, cửa xả hướng lên, truyền động bằng khớp nối mềm và đặc biệt là không cần hệ thống nước làm mát riêng.

Nhờ những đặc điểm này, RY20-20-125 thuận tiện khi lắp trên bệ máy, tích hợp trên skid, bố trí gần bồn dầu, lắp thành cụm bơm dự phòng hoặc bổ sung vào hệ thống gia nhiệt hiện có. Đây là lợi thế đáng kể đối với các vòng tuần hoàn dầu nóng quy mô nhỏ cần tối ưu diện tích và bố trí thiết bị linh hoạt.
