Trong hệ thống dầu tải nhiệt, một máy bơm công nghiệp không chỉ cần đạt lưu lượng và cột áp yêu cầu mà còn phải có kết cấu cơ khí, khả năng chịu nhiệt, khả năng chịu áp, phương thức lắp đặt và độ chính xác truyền động phù hợp với điều kiện vận hành thực tế. Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các yêu cầu thiết kế công nghiệp thông qua kết cấu bơm ly tâm chuyên dụng cho dầu nóng, hệ thống truyền động đồng trục, cụm ổ bi, bộ làm kín chịu nhiệt và các yêu cầu lắp đặt được quy định rõ ràng.
Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 hướng đến các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu tương ứng về lưu lượng, áp lực và khả năng làm việc liên tục.
Một trong những yếu tố thể hiện tính công nghiệp của RY50-32-200 là thiết kế được xây dựng riêng cho nhiệm vụ tuần hoàn chất lỏng nhiệt độ cao.
Dòng RY sử dụng cho dầu tải nhiệt và các chất lỏng có tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ môi chất tối đa được quy định đến 350°C.
Điều này giúp RY50-32-200 phù hợp với các hệ thống gia nhiệt trong hóa chất, dệt nhuộm, chế biến gỗ, vật liệu xây dựng, thực phẩm và nhiều dây chuyền sử dụng dầu nóng làm môi chất truyền nhiệt.
RY50-32-200 sử dụng cấu tạo bơm ly tâm với cửa hút theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Dầu đi vào trung tâm bánh công tác, nhận năng lượng từ chuyển động quay rồi được đưa ra ngoài thân bơm. Cấu trúc này tạo dòng dầu liên tục, phù hợp với yêu cầu tuần hoàn trong các hệ thống gia nhiệt.
Dòng RY sử dụng thiết kế đỡ một phía, kết hợp giá đỡ và thân ổ trục để giữ cụm rôto.
Cách bố trí này tạo thành một cụm cơ khí tương đối gọn, thuận tiện cho lắp đặt, kiểm tra và bảo dưỡng trong môi trường nhà máy.
Đối với bơm dầu nóng, khả năng chịu áp của thân bơm và các kết nối đường ống là yêu cầu quan trọng.
Theo thiết kế của dòng RY, cửa hút, cửa xả và các bộ phận chịu áp được quy định ở cấp áp suất 16 bar.
Điều này tạo cơ sở để bơm được kết nối với mạng đường ống công nghiệp có áp suất làm việc phù hợp. Tuy nhiên, áp suất vận hành thực tế của toàn hệ thống vẫn phải được xác định theo thiết kế đường ống, van, thiết bị trao đổi nhiệt và điều kiện sử dụng.
Một điểm đáng chú ý của thiết kế dòng RY là kích thước bệ máy được quy định theo GB5660.
Việc tiêu chuẩn hóa kích thước lắp đặt có ý nghĩa trong thiết kế hệ thống bởi giúp kỹ sư dễ xác định vị trí móng, khoảng cách bu lông, không gian lắp đặt và bố trí động cơ – bơm.
Đây là yếu tố cho thấy RY50-32-200 được thiết kế theo hướng một thiết bị cơ khí công nghiệp hoàn chỉnh, thay vì chỉ tập trung vào khả năng tạo lưu lượng.

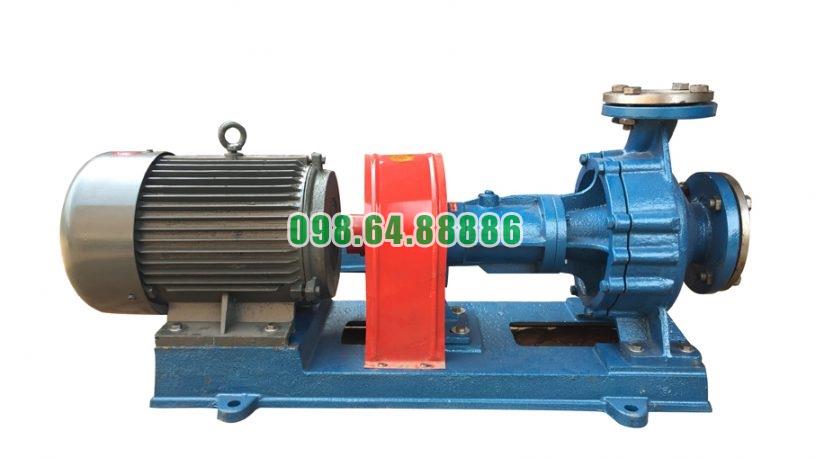

Bơm dầu truyền nhiệt RY50-32-200 được bố trí cùng động cơ trên một bệ máy và truyền động bằng khớp nối mềm.
Cấu hình truyền động gồm:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Thiết kế này thuận lợi cho việc kiểm tra, căn chỉnh, tháo lắp và bảo dưỡng từng cụm thiết bị.
Thiết kế công nghiệp không chỉ thể hiện ở cấu tạo mà còn ở yêu cầu độ chính xác khi lắp đặt.
Đối với dòng RY, độ sai lệch tại vành ngoài của khớp nối được yêu cầu không vượt quá 0,1 mm. Khoảng cách giữa hai đầu trục được duy trì khoảng 2–3 mm.
Các yêu cầu này giúp bơm và động cơ duy trì độ đồng tâm tốt hơn, hạn chế rung động, nóng ổ bi và mài mòn trong quá trình vận hành.
Dòng RY sử dụng khớp nối mềm kiểu ba chấu giữa động cơ và trục bơm.
Khớp nối thực hiện nhiệm vụ truyền mô-men từ động cơ sang bánh công tác đồng thời tạo một mức đàn hồi nhất định trong hệ thống truyền động.
Khi kết hợp với việc căn chỉnh chính xác, cấu hình này hỗ trợ RY50-32-200 duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.
RY50-32-200 sử dụng hệ thống hai ổ bi đặt trong thân ổ trục để đỡ và định vị trục.
Đây là bộ phận đặc biệt quan trọng đối với thiết bị quay tốc độ cao. Ổ bi giúp giữ trục đúng vị trí, hạn chế dao động của rôto và duy trì khoảng làm việc cần thiết giữa bánh công tác với thân bơm.
Mỗi khu vực ổ bi được bố trí chế độ bôi trơn phù hợp. Thiết kế này giúp cụm rôto đáp ứng tốt hơn yêu cầu làm việc kéo dài trong môi trường công nghiệp.
Một yêu cầu khác đối với bơm dầu truyền nhiệt là hạn chế rò rỉ tại vị trí trục đi qua thân bơm.
RY50-32-200 sử dụng hệ thống làm kín kết hợp giữa packing và phớt dầu chịu nhiệt.
Packing thực hiện nhiệm vụ hạn chế dầu thoát theo khe hở quanh trục, trong khi phớt dầu hỗ trợ kiểm soát môi chất tại khu vực liên quan đến trục và cụm ổ bi.
Cấu hình làm kín này được thiết kế phù hợp với đặc tính của hệ thống dầu nóng và cho phép bảo dưỡng, thay thế khi các chi tiết bị mài mòn.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Đặc điểm này giúp giảm phụ thuộc vào một vòng nước làm mát riêng, nhờ đó kết cấu hệ thống đơn giản hơn.
Đối với thiết bị đặt trong các nhà máy có hệ thống dầu tải nhiệt, giảm số lượng đường ống và thiết bị phụ trợ cũng góp phần giúp quá trình lắp đặt, vận hành và bảo dưỡng thuận tiện hơn.
Thiết kế của RY50-32-200 cũng đi kèm các yêu cầu cụ thể đối với hệ thống đường ống.
Đường hút và đường xả phải được đỡ độc lập, tránh để trọng lượng hoặc ứng suất của đường ống truyền trực tiếp lên thân bơm.
Đây là nguyên tắc quan trọng bởi tải trọng đường ống có thể làm thay đổi vị trí thân bơm, gây lệch đồng tâm giữa bơm và động cơ, từ đó làm tăng rung và giảm tuổi thọ ổ bi.
Việc quy định rõ yêu cầu đỡ đường ống cho thấy thiết kế của RY50-32-200 được xem xét ở cấp độ toàn bộ hệ thống công nghiệp, không chỉ riêng máy bơm.
Đối với thiết bị quay, độ rung là thông số quan trọng phản ánh tình trạng cơ khí.
Trong hướng dẫn vận hành dòng RY, biên độ rung được yêu cầu kiểm soát ở mức không vượt quá 0,06 mm.
Việc đưa ra giới hạn rung giúp người vận hành đánh giá tình trạng của khớp nối, ổ bi, trục, bánh công tác và chất lượng lắp đặt.
Khi độ rung tăng bất thường, hệ thống cần được kiểm tra thay vì tiếp tục vận hành kéo dài.
Sau khi hoàn thiện lắp đặt, dòng RY yêu cầu tiến hành chạy thử trong khoảng 3–4 giờ và theo dõi các yếu tố như:
Việc kiểm tra sau lắp đặt giúp xác nhận bơm, động cơ, đường ống và hệ thống truyền động đã hoạt động đúng trước khi đưa thiết bị vào sản xuất chính thức.
RY50-32-200 làm việc với dầu nóng nên giãn nở nhiệt của các chi tiết cơ khí là vấn đề cần được tính đến.
Trước khi đưa bơm lên nhiệt độ làm việc, thiết bị được yêu cầu gia nhiệt từ từ. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt được giới hạn không quá 50°C mỗi giờ.
Trong quá trình gia nhiệt ban đầu, các liên kết cố định của bơm còn được xử lý để tạo điều kiện cho giãn nở nhiệt trước khi siết lại.
Đây là một đặc điểm quan trọng của thiết kế bơm dành cho môi trường nhiệt độ cao.
Một thiết bị sử dụng lâu dài trong nhà máy phải có khả năng tháo kiểm tra và thay thế các bộ phận hao mòn.
Cấu tạo RY50-32-200 cho phép tiếp cận các thành phần chính như:
Bánh công tác, trục bơm, ổ bi, phớt dầu, packing, nắp bơm và thân ổ trục.
Việc phân chia thành các cụm cơ khí rõ ràng giúp quá trình tháo lắp và bảo dưỡng thuận tiện hơn, đồng thời cho phép thay thế từng chi tiết khi cần mà không nhất thiết phải thay toàn bộ bơm.
Khi nói Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các tiêu chuẩn thiết kế công nghiệp, cần phân biệt giữa yêu cầu thiết kế kỹ thuật và chứng nhận tiêu chuẩn quốc tế.
Tài liệu của dòng RY thể hiện các yêu cầu cụ thể về cấp áp suất 16 bar, kích thước bệ theo GB5660, dung sai căn chỉnh, giới hạn rung, điều kiện nhiệt độ và quy trình lắp đặt.
Tuy nhiên, tài liệu hiện có không cung cấp thông tin xác nhận RY50-32-200 được chứng nhận theo các tiêu chuẩn như API, ISO, CE hoặc ATEX. Vì vậy không nên sử dụng những chứng nhận này trong thông tin sản phẩm nếu chưa có hồ sơ kỹ thuật hoặc chứng chỉ riêng của nhà sản xuất.
Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các yêu cầu thiết kế công nghiệp thông qua kết cấu bơm ly tâm chuyên dụng cho dầu nóng, các bộ phận chịu áp cấp 16 bar, bệ lắp theo GB5660, hệ thống hai ổ bi, khớp nối mềm, bộ làm kín chịu nhiệt và các yêu cầu cụ thể về căn chỉnh, độ rung và giãn nở nhiệt.
Bên cạnh lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ 2.900 vòng/phút, chính các yêu cầu về cơ khí, lắp đặt và vận hành giúp RY50-32-200 phù hợp với môi trường nhà máy và các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Điểm quan trọng là cần hiểu đây là những đặc điểm và yêu cầu thiết kế kỹ thuật được thể hiện trong tài liệu của dòng RY, không nên tự mở rộng thành các chứng nhận API, ISO, CE hay tiêu chuẩn quốc tế khác khi chưa có tài liệu xác nhận chính thức.
Tìm hiểu nguyên tắc tản nhiệt không dùng nước của Bơm dầu truyền nhiệt RY50-32-200 cho thấy đây là một đặc điểm đáng chú ý của dòng bơm RY khi làm việc với dầu tải nhiệt nhiệt độ cao. Theo thiết kế của dòng RY, bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống, nhờ đó giảm các đường nước và thiết bị làm mát phụ trợ xung quanh bơm.
Về nguyên lý cơ khí, có thể hiểu nhiệt từ phần đầu bơm tiếp xúc trực tiếp với dầu nóng được truyền dần qua các chi tiết kim loại, đồng thời được giải phóng ra môi trường xung quanh bằng quá trình tản nhiệt tự nhiên. Kết cấu thân bơm, nắp bơm, trục, thân ổ trục và giá đỡ vì vậy không chỉ đảm nhiệm chức năng cơ khí mà còn tham gia vào quá trình phân bố nhiệt của toàn cụm bơm.
Bơm dầu truyền nhiệt RY50-32-200 được sử dụng để tuần hoàn dầu nóng. Khi bơm hoạt động, phần thân bơm và bánh công tác liên tục tiếp xúc với môi chất có nhiệt độ cao.
Nhiệt từ dầu có thể truyền sang:
Nếu nhiệt tập trung quá nhiều ở khu vực ổ bi hoặc bộ làm kín, tuổi thọ của các chi tiết này có thể bị ảnh hưởng. Vì vậy, kiểm soát sự truyền nhiệt từ đầu bơm về phía cụm ổ trục là yêu cầu quan trọng đối với bơm dầu nóng.
Điểm nổi bật trong nguyên tắc tản nhiệt không dùng nước của Bơm dầu truyền nhiệt RY50-32-200 là không phụ thuộc vào một vòng nước làm mát truyền thống dành riêng cho bơm.
Ở những thiết kế sử dụng nước làm mát, nhiệt thường được đưa tới một khoang trao đổi nhiệt rồi truyền sang dòng nước tuần hoàn. Điều này đòi hỏi phải có thêm nguồn nước, đường cấp, đường hồi và các phụ kiện kiểm soát.
RY50-32-200 lựa chọn hướng thiết kế đơn giản hơn: nhiệt được phân tán qua chính kết cấu bơm và giải phóng tự nhiên ra môi trường.
Thân bơm là khu vực tiếp xúc trực tiếp với dầu tải nhiệt nên cũng là nơi nhận nhiệt lớn nhất.
Khi dầu nóng đi vào bơm, nhiệt được truyền từ môi chất sang vật liệu của thân bơm. Một phần nhiệt tiếp tục truyền qua các chi tiết liên kết phía sau.
Về nguyên lý truyền nhiệt, các chi tiết kim loại liên kết với nhau tạo thành đường dẫn nhiệt:
Dầu nóng → thân bơm → nắp bơm → các chi tiết liên kết → thân ổ trục và giá đỡ → môi trường xung quanh.
Đây là cách có thể hình dung về quá trình phân bố nhiệt trong kết cấu RY50-32-200. Tài liệu của dòng RY xác nhận việc sử dụng tản nhiệt tự nhiên, nhưng không mô tả chi tiết bằng mô hình nhiệt hoặc giá trị nhiệt độ tại từng vị trí.
Cụm ổ bi không nằm trực tiếp bên trong khoang dầu nóng mà được bố trí trong thân ổ trục phía sau đầu bơm.
Việc tách khu vực thủy lực và khu vực ổ trục bằng nắp bơm, kết cấu trục và thân đỡ tạo ra một quãng truyền nhiệt trước khi nhiệt tác động đến ổ bi.
Đây là yếu tố có lợi đối với bơm dầu truyền nhiệt.
Nhiệt từ dầu phải đi qua nhiều chi tiết trước khi tới khu vực ổ trục. Trong quá trình đó, một phần nhiệt được giải phóng ra không khí xung quanh.
Nhờ vậy, nhiệt độ tại khu vực ổ bi có điều kiện thấp hơn so với khu vực thân bơm đang trực tiếp chứa dầu nóng.
Có thể xem đây là nền tảng của nguyên tắc tản nhiệt tự nhiên trên RY50-32-200.
Thân ổ trục vừa là bộ phận giữ hai ổ bi vừa là một khối kim loại có diện tích tiếp xúc với môi trường không khí.
Nhiệt truyền tới khu vực này có thể tiếp tục được phân tán từ bề mặt thân ổ trục ra môi trường.
Quá trình này diễn ra tự nhiên thông qua sự chênh lệch nhiệt độ giữa bề mặt thiết bị và không khí xung quanh.
Khi bề mặt bơm nóng hơn môi trường, nhiệt có xu hướng truyền từ bơm ra không khí cho tới khi đạt trạng thái cân bằng nhiệt tương ứng với điều kiện vận hành.
Bên cạnh quá trình dẫn nhiệt qua kim loại, đối lưu tự nhiên của không khí cũng góp phần đưa nhiệt ra khỏi bề mặt bơm.
Không khí tiếp xúc với bề mặt nóng sẽ nhận nhiệt, nhiệt độ tăng lên và chuyển động lên phía trên. Lượng không khí mát hơn xung quanh tiếp tục thay thế.
Quá trình này diễn ra liên tục mà không nhất thiết cần một vòng nước làm mát riêng.
Vì vậy, vị trí lắp đặt RY50-32-200 nên có không gian thông thoáng phù hợp, tránh bao kín toàn bộ cụm bơm theo cách cản trở quá trình thoát nhiệt tự nhiên.
Giá đỡ của RY50-32-200 nằm phía dưới khu vực thân ổ trục và tạo liên kết cơ khí với bệ máy.
Ngoài nhiệm vụ chịu tải, các chi tiết kim loại trong khu vực này cũng tham gia vào quá trình phân bố nhiệt.
Một phần nhiệt có thể truyền dọc theo kết cấu cơ khí trước khi được giải phóng ra môi trường.
Tuy nhiên, không nên hiểu giá đỡ như một “bộ tản nhiệt chuyên dụng”; tài liệu dòng RY chỉ xác nhận cơ chế tản nhiệt tự nhiên, không cung cấp mô tả chi tiết về tỷ lệ nhiệt được giải phóng qua từng bộ phận.
Tản nhiệt và bôi trơn là hai vấn đề khác nhau nhưng có quan hệ chặt chẽ tại cụm ổ bi.
RY50-32-200 sử dụng hai ổ bi trong thân ổ trục. Theo kết cấu dòng RY, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo quy định.
Dầu hoặc mỡ bôi trơn có nhiệm vụ chính là giảm ma sát và bảo vệ bề mặt ổ bi.
Nếu ổ bi thiếu bôi trơn, ma sát sinh nhiệt tăng lên. Khi đó, nhiệt phát sinh từ chính ổ bi sẽ cộng thêm với nhiệt truyền từ phần dầu nóng, làm nhiệt độ cụm ổ trục tăng nhanh hơn.
Do đó, hệ thống tản nhiệt tự nhiên chỉ có thể làm việc hiệu quả khi cụm ổ bi được bôi trơn đúng yêu cầu.
Một yêu cầu đặc biệt quan trọng của dòng RY là phải gia nhiệt sơ bộ từ từ trước khi đưa bơm lên nhiệt độ làm việc.
Đối với dòng bơm này, chênh lệch giữa nhiệt độ dầu ở cửa hút và nhiệt độ thân bơm cần được kiểm soát; tốc độ gia nhiệt cũng không được tăng quá nhanh.
Điều này liên quan trực tiếp đến việc kiểm soát trạng thái nhiệt của toàn cụm bơm.
Nếu dầu rất nóng được đưa đột ngột vào một thân bơm đang nguội, phần đầu bơm có thể giãn nở nhanh hơn phần thân ổ trục phía sau.
Sự chênh lệch giãn nở này có thể tác động đến:
Gia nhiệt từ từ giúp nhiệt phân bố dần qua kết cấu, phù hợp với nguyên tắc tản nhiệt và cân bằng nhiệt tự nhiên của dòng RY.
Lợi ích trực tiếp nhất của tản nhiệt không dùng nước trên Bơm dầu truyền nhiệt RY50-32-200 là giảm phụ thuộc vào một hệ thống làm mát riêng.
Nếu phải dùng nước, khu vực bơm có thể cần thêm đường cấp nước, đường hồi nước, van, đầu nối và các thiết bị tuần hoàn khác.
Khi sử dụng tản nhiệt tự nhiên, kết cấu tổng thể được đơn giản hóa hơn.
Điều này giúp:
Đây là điểm cần đặc biệt lưu ý.
Việc RY50-32-200 không cần hệ thống nước làm mát truyền thống không đồng nghĩa với việc có thể bỏ qua nhiệt độ ổ bi và thân bơm.
Trong quá trình vận hành vẫn cần theo dõi nhiệt độ của cụm máy. Nếu nhiệt độ ổ bi tăng bất thường, cần kiểm tra các nguyên nhân như thiếu bôi trơn, ổ bi hỏng, lệch đồng tâm hoặc rôto bị ma sát.
Tản nhiệt tự nhiên hoạt động hiệu quả khi toàn bộ bơm đang ở trạng thái cơ khí bình thường.
Do RY50-32-200 dựa vào tản nhiệt tự nhiên, môi trường xung quanh bơm cũng có ý nghĩa nhất định.
Nếu thiết bị bị bao kín trong một không gian nhỏ và không khí nóng không thoát được, khả năng giải phóng nhiệt ra môi trường sẽ giảm.
Do đó, khi bố trí bơm cần giữ khoảng không gian phù hợp quanh cụm thân bơm và ổ trục, vừa phục vụ bảo trì vừa tạo điều kiện cho không khí lưu thông.
Mục tiêu quan trọng của việc kiểm soát nhiệt trên RY50-32-200 là bảo vệ khu vực ổ trục và hệ thống làm kín.
Khi nhiệt từ đầu bơm được phân tán hợp lý và ổ bi được bôi trơn đầy đủ, cụm trục có điều kiện hoạt động ổn định hơn.
Ngược lại, nếu nhiệt độ ổ bi tăng quá cao, dầu hoặc mỡ bôi trơn có thể suy giảm nhanh hơn, ma sát tăng và tuổi thọ ổ bi bị ảnh hưởng.
Vì vậy, tản nhiệt tự nhiên – bôi trơn – căn đồng tâm – thông thoáng không gian lắp đặt là các yếu tố cần được xem xét đồng thời.
Có thể hình dung nguyên tắc tản nhiệt không dùng nước của Bơm dầu truyền nhiệt RY50-32-200 theo chuỗi:
Dầu nóng truyền nhiệt sang thân bơm → nhiệt phân bố qua các chi tiết kim loại → một phần nhiệt truyền về cụm đỡ và thân ổ trục → bề mặt thiết bị giải phóng nhiệt ra môi trường → không khí xung quanh mang nhiệt đi bằng đối lưu tự nhiên.
Đây là cách giải thích theo nguyên lý truyền nhiệt và cấu tạo cơ khí của bơm. Tài liệu RY xác nhận thiết kế sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước, nhưng không cung cấp một sơ đồ tính toán nhiệt chi tiết hoặc nhiệt độ thiết kế cụ thể cho từng bộ phận.
Tìm hiểu nguyên tắc tản nhiệt không dùng nước của Bơm dầu truyền nhiệt RY50-32-200 cho thấy điểm cốt lõi là sử dụng khả năng tản nhiệt tự nhiên của kết cấu bơm thay vì bố trí một hệ thống nước làm mát truyền thống.
Nhiệt từ dầu tải nhiệt được truyền sang thân bơm rồi phân bố qua các chi tiết cơ khí. Trong quá trình đó, bề mặt thân bơm, nắp bơm, thân ổ trục và các bộ phận liên quan giải phóng nhiệt ra không khí xung quanh. Khoảng cách kết cấu giữa vùng dầu nóng và cụm ổ bi, kết hợp với bôi trơn đúng và gia nhiệt từ từ, giúp kiểm soát tác động của nhiệt lên phần quay.
Nhờ nguyên tắc này, RY50-32-200 có thể giảm nhu cầu sử dụng nước làm mát, đơn giản hóa hệ thống đường ống phụ trợ và tạo kết cấu gọn hơn. Tuy nhiên, để cơ chế tản nhiệt tự nhiên phát huy hiệu quả, bơm vẫn phải được lắp ở vị trí thông thoáng, duy trì bôi trơn đầy đủ và thường xuyên theo dõi nhiệt độ ổ bi trong quá trình vận hành
