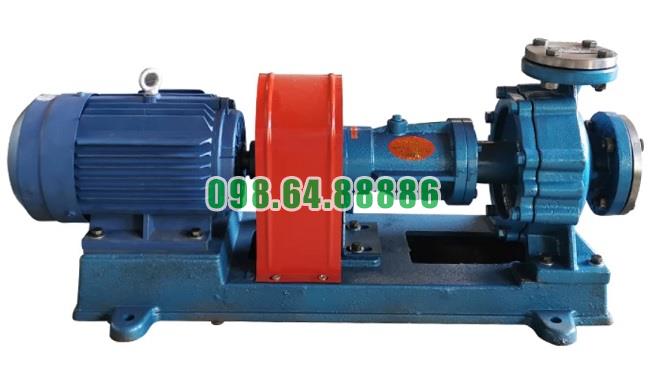

Bơm ly tâm chịu nhiệt RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 truyền năng lượng từ động cơ 4kW sang chất lỏng

Bơm dầu truyền nhiệt RY40-25-200 truyền năng lượng từ động cơ 4kW sang chất lỏng thông qua chuỗi truyền động gồm động cơ, khớp nối, trục bơm và bánh công tác. Năng lượng điện cấp cho động cơ được biến đổi thành chuyển động quay, sau đó truyền tới bánh công tác để làm tăng năng lượng của dầu truyền nhiệt. Nhờ quá trình này, dầu có thể đạt lưu lượng 10 m³/h và cột áp 50 m trong điều kiện làm việc tương ứng.

Động cơ 4kW tạo nguồn cơ năng cho bơm

Động cơ 4 kW là bộ phận cung cấp năng lượng ban đầu cho RY40-25-200. Khi được cấp điện, rôto động cơ quay và tạo mô-men tại đầu trục.

Nguồn năng lượng này chưa tác động trực tiếp lên dầu truyền nhiệt mà trước tiên được đưa vào hệ truyền động cơ khí của bơm. Vì vậy, động cơ đóng vai trò tạo cơ năng cần thiết để toàn bộ cụm bơm hoạt động.

Khớp nối truyền mô-men từ động cơ sang trục bơm

Trục động cơ được nối với trục của Bơm dầu truyền nhiệt RY40-25-200 thông qua khớp nối mềm. Khi động cơ quay, khớp nối truyền mô-men trực tiếp sang trục bơm.

Khớp nối tạo liên kết cơ khí giữa hai thiết bị, giúp chuyển năng lượng quay từ động cơ sang cụm rôto mà không cần sử dụng dây đai hoặc hệ truyền động trung gian phức tạp.

Trục bơm đưa năng lượng đến bánh công tác

Sau khi nhận mô-men từ khớp nối, trục bơm quay với tốc độ khoảng 2.900 vòng/phút. Bánh công tác được cố định trên trục nên quay đồng thời với trục.

Ở giai đoạn này, năng lượng của động cơ 4 kW đã được truyền tới bộ phận trực tiếp tiếp xúc với dầu là bánh công tác. Trục bơm vì vậy đóng vai trò cầu nối giữa nguồn động lực và dòng chất lỏng.

Bánh công tác truyền năng lượng trực tiếp cho dầu

Bánh công tác là bộ phận quan trọng nhất trong quá trình Bơm dầu truyền nhiệt RY40-25-200 truyền năng lượng từ động cơ 4kW sang chất lỏng.

Dầu đi vào vùng tâm bánh công tác qua cửa hút DN40. Khi bánh công tác quay, các cánh bơm tác động lên dầu và kéo dòng dầu chuyển động theo bánh công tác. Dầu dần di chuyển từ vùng tâm ra phía ngoài với vận tốc ngày càng lớn.

Như vậy, cơ năng từ trục được truyền trực tiếp sang dầu thông qua lực tác động của các cánh bánh công tác.

Dầu nhận động năng từ bánh công tác

Khi di chuyển từ tâm ra mép ngoài bánh công tác, vận tốc của dầu tăng lên đáng kể. Điều này có nghĩa dầu đã nhận một phần năng lượng từ bánh công tác dưới dạng động năng.

Tốc độ quay 2.900 vòng/phút giúp bánh công tác liên tục tác động lên dòng dầu. Khi bơm vận hành ổn định, quá trình truyền năng lượng diễn ra liên tục với mỗi lượng dầu đi qua bánh công tác.

Động năng tiếp tục được chuyển thành áp năng

Dầu rời bánh công tác với vận tốc cao và đi vào khoang của thân bơm. Tại đây, dòng dầu được thu gom và dẫn về phía cửa xả DN25.

Trong quá trình dòng chảy được dẫn qua thân bơm, một phần động năng được chuyển thành áp năng. Kết quả là dầu tại phía xả không chỉ có chuyển động mà còn có áp suất cao hơn phía hút.

Đây là cơ sở giúp RY40-25-200 tạo được cột áp 50 m tại điểm làm việc tương ứng.

Chuỗi truyền năng lượng của RY40-25-200

Quá trình truyền năng lượng trong bơm có thể hiểu theo trình tự:

Điện năng → động cơ 4 kW → cơ năng quay → khớp nối → trục bơm → bánh công tác → động năng của dầu → áp năng của dầu.

Trong chuỗi này, động cơ là nguồn cung cấp năng lượng, khớp nối và trục thực hiện truyền năng lượng cơ học, còn bánh công tác là bộ phận trực tiếp đưa năng lượng vào chất lỏng.

Công suất 4kW và khả năng tạo lưu lượng, cột áp

Động cơ 4 kW cung cấp công suất cần thiết để bánh công tác duy trì tốc độ làm việc khoảng 2.900 vòng/phút. Khi bánh công tác nhận đủ năng lượng, bơm có thể tạo điểm làm việc với lưu lượng khoảng 10 m³/h và cột áp 50 m.

Điều quan trọng là không phải toàn bộ 4 kW của động cơ đều được chuyển trực tiếp thành năng lượng hữu ích của chất lỏng. Trong quá trình truyền năng lượng luôn tồn tại các tổn thất cơ khí và thủy lực tại khớp nối, ổ bi, trục, bánh công tác và dòng chảy bên trong bơm.

Vai trò của độ đồng tâm trong quá trình truyền năng lượng

Hiệu quả truyền năng lượng từ động cơ tới chất lỏng phụ thuộc nhiều vào độ đồng tâm giữa trục động cơ và trục bơm. Nếu hai trục bị lệch, một phần năng lượng có thể bị tiêu hao dưới dạng ma sát, rung động và phát nhiệt.

Khi khớp nối và trục được căn chỉnh đúng, mô-men từ động cơ được truyền tới bánh công tác ổn định hơn. Điều này giúp RY40-25-200 sử dụng nguồn công suất 4 kW hiệu quả hơn để duy trì lưu lượng và cột áp yêu cầu.

Bơm dầu truyền nhiệt RY40-25-200 truyền năng lượng từ động cơ 4kW sang chất lỏng thông qua hệ truyền động trực tiếp gồm khớp nối, trục bơm và bánh công tác. Động cơ tạo chuyển động quay, trục đưa mô-men tới bánh công tác, còn bánh công tác trực tiếp truyền năng lượng cho dầu bằng cách làm tăng vận tốc dòng chảy.

Sau khi rời bánh công tác, một phần động năng của dầu tiếp tục được chuyển thành áp năng trong thân bơm. Nhờ chuỗi chuyển đổi năng lượng này, RY40-25-200 có thể duy trì lưu lượng 10 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút với động cơ công suất 4 kW.

Bơm dầu truyền nhiệt RY40-25-200 chịu được điều kiện nhiệt độ cao trong lò dầu

Bơm dầu truyền nhiệt RY40-25-200 được thiết kế để tuần hoàn dầu nóng trong các hệ thống lò dầu công nghiệp, nơi nhiệt độ môi chất có thể tăng cao trong quá trình vận hành. Kết cấu chuyên dụng cho dầu truyền nhiệt giúp bơm thích nghi tốt với sự thay đổi nhiệt độ khi hệ thống được gia nhiệt đúng quy trình.

Tuy nhiên, khả năng này không nên hiểu là bơm có thể chịu sốc nhiệt đột ngột không giới hạn. Để bảo vệ thân bơm, trục, ổ bi và bộ phận làm kín, nhiệt độ cần được tăng có kiểm soát.

Gia nhiệt sơ bộ giúp bơm thích nghi với dầu nóng

Trước khi RY40-25-200 vận chuyển dầu ở nhiệt độ cao, thân bơm cần được gia nhiệt sơ bộ. Dầu nóng được tuần hoàn qua bơm để nhiệt độ của các chi tiết tăng dần thay vì thay đổi đột ngột.

Quá trình này giúp thân bơm, nắp bơm, trục và các chi tiết kim loại giãn nở tương đối đồng đều, hạn chế ứng suất nhiệt phát sinh khi dầu nóng đi vào bơm.

Kiểm soát chênh lệch nhiệt độ giữa dầu và thân bơm

Một yếu tố quan trọng đối với khả năng làm việc của Bơm dầu truyền nhiệt RY40-25-200 trong lò dầu là kiểm soát chênh lệch nhiệt độ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C. Điều này giúp hạn chế hiện tượng một bộ phận nóng lên quá nhanh trong khi các chi tiết khác vẫn còn lạnh, từ đó giảm nguy cơ biến dạng nhiệt và ảnh hưởng đến độ đồng tâm của cụm quay.

Tăng nhiệt từ từ để hạn chế sốc nhiệt

RY40-25-200 cần được nâng nhiệt với tốc độ không vượt quá khoảng 50°C mỗi giờ. Việc tăng nhiệt từ từ cho phép toàn bộ cụm bơm thích nghi dần với điều kiện nhiệt độ cao của lò dầu.

Đây chính là yếu tố giúp bơm làm việc ổn định trong môi trường dầu nóng. Thay vì để thiết bị chịu một cú thay đổi nhiệt độ quá nhanh, quá trình gia nhiệt được kiểm soát để giảm ứng suất nhiệt lên các bộ phận cơ khí.

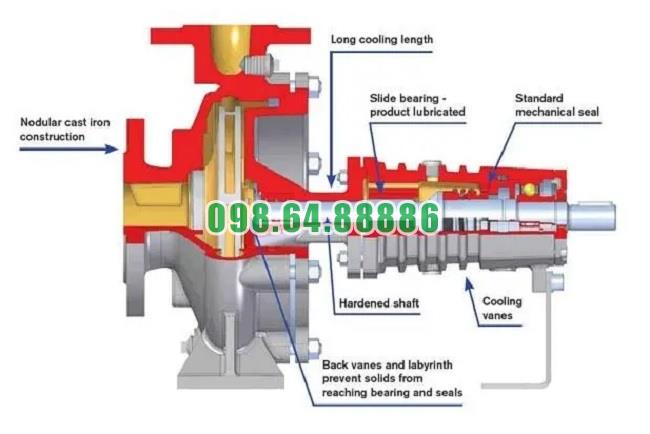

Kết cấu tản nhiệt hỗ trợ làm việc ở nhiệt độ cao

RY40-25-200 sử dụng thiết kế tản nhiệt tự nhiên nhằm hạn chế nhiệt từ khu vực chứa dầu nóng truyền quá mạnh về phía cụm ổ trục.

Cách bố trí thân bơm, giá đỡ và cụm ổ trục tạo điều kiện để nhiệt được phân tán ra môi trường. Nhờ đó, ổ bi và hệ thống bôi trơn được giảm bớt ảnh hưởng trực tiếp của nhiệt độ cao từ dầu truyền nhiệt.

Giãn nở nhiệt được tính đến trong quá trình vận hành

Khi nhiệt độ tăng, thân bơm và các chi tiết kim loại sẽ giãn nở. Vì vậy, trong giai đoạn gia nhiệt sơ bộ, kết cấu lắp đặt của RY40-25-200 cần cho phép bơm thích nghi với sự thay đổi kích thước do nhiệt.

Sau khi nhiệt độ ổn định, các vị trí cố định được kiểm tra và siết lại để bảo đảm cụm bơm chắc chắn. Cách vận hành này giúp hạn chế lực cơ học phát sinh do giãn nở nhiệt, đặc biệt khi bơm làm việc liên tục trong hệ thống lò dầu.

Bảo vệ trục và bộ phận làm kín trước ảnh hưởng nhiệt

Sự thay đổi nhiệt độ quá nhanh có thể làm trục, thân bơm và các bộ phận làm kín giãn nở với tốc độ khác nhau. Điều này dễ tạo ra sai lệch khe hở và ảnh hưởng đến khả năng làm kín dầu nóng.

Việc gia nhiệt có kiểm soát trên RY40-25-200 giúp các chi tiết đạt nhiệt độ làm việc một cách từ từ, qua đó duy trì vị trí của trục và giảm tác động nhiệt lên phớt dầu cũng như bộ chèn làm kín.

Bơm dầu truyền nhiệt RY40-25-200 có khả năng làm việc tốt trong điều kiện nhiệt độ cao của lò dầu, nhưng khả năng chịu nhiệt của bơm gắn liền với việc kiểm soát quá trình tăng nhiệt. Bơm cần được gia nhiệt sơ bộ, duy trì chênh lệch nhiệt độ giữa dầu và thân bơm không quá 40°C và tốc độ tăng nhiệt không quá khoảng 50°C/giờ.

Nhờ kết cấu dành cho dầu nóng, thiết kế tản nhiệt tự nhiên và khả năng thích nghi với giãn nở nhiệt, RY40-25-200 có thể duy trì vận hành ổn định trong hệ thống lò dầu khi được khởi động và gia nhiệt đúng kỹ thuật.
