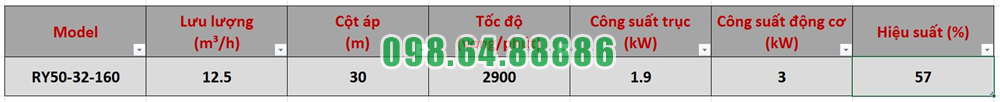

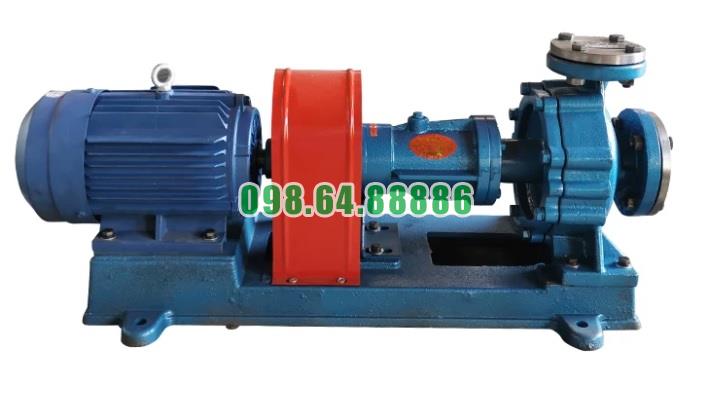

Bơm ly tâm chịu nhiệt RY50-32-160 công suất 3 kW, lưu lượng 12.5 m3/h, cột áp 30 m, tốc độ 2900 vòng/phút

Bố trí vị trí bơm dự phòng hợp lý bên cạnh bơm dầu truyền nhiệt RY50-32-160

Trong hệ thống tuần hoàn dầu truyền nhiệt, bố trí bơm dự phòng bên cạnh bơm dầu truyền nhiệt RY50-32-160 giúp duy trì khả năng cấp dầu nóng khi bơm chính cần bảo dưỡng hoặc xảy ra sự cố. Phương án phù hợp là sử dụng hai bơm có đặc tính làm việc tương đương, trong đó một bơm vận hành và một bơm ở trạng thái dự phòng sẵn sàng chuyển đổi.

Bố trí bơm chính và bơm dự phòng song song

Bơm RY50-32-160 chính và bơm dự phòng nên được bố trí cạnh nhau theo phương song song để thuận tiện kết nối với cùng hệ thống đường hút và đường đẩy. Cách bố trí này giúp đường ống ngắn, kết cấu hệ thống gọn và thuận tiện khi chuyển đổi giữa hai bơm.

Hai cụm bơm nên được lắp trên nền hoặc bệ máy chắc chắn, bảo đảm không ảnh hưởng lẫn nhau khi vận hành. Vị trí đặt bơm cần đủ thông thoáng để nhiệt từ cụm bơm dầu nóng có thể thoát ra môi trường và không cản trở quá trình kiểm tra thiết bị.

Duy trì khoảng không gian bảo dưỡng giữa hai bơm

Không nên đặt hai bơm RY50-32-160 quá sát nhau. Cần dành khoảng không gian thích hợp để kỹ thuật viên có thể tiếp cận khớp nối, động cơ, thân ổ trục và các vị trí bu lông khi kiểm tra hoặc tháo sửa.

Khoảng trống phía cụm động cơ và thân ổ trục đặc biệt quan trọng vì đây là khu vực thường phải thao tác khi căn chỉnh khớp nối, kiểm tra ổ bi hoặc tháo cụm rôto. Việc bố trí bơm dự phòng hợp lý phải bảo đảm sửa chữa một bơm mà không cần tháo hoặc di chuyển bơm còn lại.

Bố trí chung đường hút nhưng có khả năng cô lập từng bơm

Bơm chính và bơm dự phòng có thể kết nối với một đường hút chung của hệ thống dầu truyền nhiệt. Từ đường ống chính, dòng dầu được chia thành hai nhánh đi vào từng bơm.

Mỗi nhánh cần có khả năng đóng riêng để cô lập một bơm khi bảo dưỡng. Khi RY50-32-160 chính đang hoạt động, nhánh của bơm dự phòng được đặt ở trạng thái phù hợp để thiết bị không bị dòng dầu ngoài ý muốn đi qua nhưng vẫn có thể nhanh chóng đưa vào sử dụng khi cần.

Đường hút cần được bố trí hợp lý để cả hai bơm đều có điều kiện hút tương đương, hạn chế tình trạng một bơm có đường hút quá dài hoặc nhiều co hơn đáng kể so với bơm còn lại.

Kết nối hai bơm vào đường đẩy chung

Phía cửa xả của RY50-32-160 và bơm dự phòng có thể được đấu về một đường đẩy chung dẫn dầu nóng đến hệ thống sử dụng nhiệt.

Cách bố trí này cho phép chuyển nhiệm vụ tuần hoàn từ bơm chính sang bơm dự phòng mà không phải thay đổi đường ống công nghệ. Khi một bơm được tách khỏi hệ thống để bảo dưỡng, bơm còn lại vẫn tiếp tục cung cấp dầu cho đường đẩy chung.

Cần kiểm soát dòng chảy để dầu từ bơm đang vận hành không chảy ngược qua bơm đang dừng. Vì vậy, hệ thống đường đẩy phải được bố trí theo hướng bảo đảm từng bơm có thể hoạt động hoặc được cô lập độc lập.

Không để trọng lượng đường ống tác động lên hai bơm

Một yêu cầu quan trọng khi bố trí bơm dự phòng bên cạnh RY50-32-160 là hệ thống đường hút và đường đẩy phải có giá đỡ riêng.

Không được sử dụng cửa hút hoặc cửa xả của bơm làm điểm chịu tải cho đường ống. Nếu trọng lượng của ống, van và phụ kiện tác động trực tiếp lên thân bơm, cụm máy có thể bị dịch chuyển và làm thay đổi độ đồng tâm giữa bơm với động cơ.

Đặc biệt khi hai bơm cùng đấu vào một đường ống chung, hệ thống giá đỡ phải được bố trí chắc chắn để việc tháo một bơm không làm tải trọng đường ống chuyển sang bơm còn lại.

Bố trí bơm dự phòng để chuyển đổi nhanh khi có sự cố

Mục tiêu của bơm dự phòng không chỉ là có thêm một thiết bị đặt cạnh RY50-32-160 mà phải bảo đảm bơm có thể nhanh chóng tiếp nhận nhiệm vụ tuần hoàn dầu.

Bơm dự phòng cần được giữ ở trạng thái sẵn sàng, các vị trí kết nối đường ống và điện phải hoàn thiện từ trước. Khi bơm chính cần dừng, người vận hành chỉ thực hiện trình tự chuyển đổi hệ thống thay vì phải lắp đặt thêm đường ống hoặc căn chỉnh thiết bị.

Đối với dây chuyền sử dụng dầu truyền nhiệt liên tục, cách bố trí này giúp giảm đáng kể thời gian gián đoạn cấp nhiệt.

Có thể vận hành luân phiên hai bơm RY50-32-160

Ngoài phương án một bơm chính và một bơm dự phòng cố định, hai bơm RY50-32-160 có thể được vận hành luân phiên.

Ví dụ, sau một khoảng thời gian vận hành, bơm số 1 được chuyển sang trạng thái dự phòng và bơm số 2 tiếp nhận nhiệm vụ tuần hoàn. Việc luân phiên giúp cả hai thiết bị đều được hoạt động định kỳ, tránh tình trạng bơm dự phòng nằm yên trong thời gian quá dài.

Bơm dự phòng cũng nên được khởi động kiểm tra định kỳ để xác nhận trục không bị bó, ổ bi hoạt động bình thường và hệ thống đường ống vẫn bảo đảm độ kín.

Thuận tiện cho kiểm tra và tháo lắp

Vị trí bơm dự phòng cần được lựa chọn sao cho cả hai cụm máy đều có thể tiếp cận độc lập. Phía động cơ, khớp nối và thân ổ trục cần có không gian thao tác; phía thân bơm phải thuận tiện kiểm tra mặt bích và tình trạng rò rỉ.

Không nên đặt bơm dự phòng ở vị trí bị đường ống lớn, tường hoặc thiết bị khác che khuất. Việc tiết kiệm một khoảng diện tích nhỏ nhưng gây khó khăn cho bảo dưỡng có thể làm tăng đáng kể thời gian sửa chữa về sau.

Bố trí bơm dự phòng giúp bảo đảm liên tục hệ thống cấp nhiệt

RY50-32-160 có nhiệm vụ tuần hoàn dầu nóng với lưu lượng 12,5 m³/h và cột áp 30 m. Nếu chỉ sử dụng một bơm, khi thiết bị dừng do bảo dưỡng hoặc sự cố thì toàn bộ vòng tuần hoàn dầu có thể bị ảnh hưởng.

Việc bố trí thêm một bơm dự phòng có đặc tính tương đương giúp hệ thống nhanh chóng chuyển sang thiết bị thứ hai. Nhờ đó, thời gian ngừng tuần hoàn dầu được rút ngắn và dây chuyền sử dụng nhiệt ít bị gián đoạn hơn.

Bố trí vị trí bơm dự phòng hợp lý bên cạnh bơm dầu truyền nhiệt RY50-32-160 nên theo phương án hai bơm đặt song song, cùng kết nối với hệ thống đường hút và đường đẩy nhưng có khả năng cô lập từng bơm độc lập. Giữa hai cụm máy phải có đủ không gian để kiểm tra, căn chỉnh và tháo bảo dưỡng, đồng thời đường ống phải có giá đỡ riêng để không truyền tải trọng lên thân bơm.

Bơm dự phòng cần được lắp đặt hoàn chỉnh và luôn ở trạng thái sẵn sàng thay thế RY50-32-160 khi cần. Việc bố trí đúng ngay từ đầu giúp chuyển đổi bơm nhanh, thuận tiện bảo dưỡng và quan trọng nhất là duy trì liên tục quá trình tuần hoàn dầu nóng của hệ thống cấp nhiệt.

Lĩnh vực gia nhiệt khuôn mẫu công nghiệp ứng dụng bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 trong lĩnh vực gia nhiệt khuôn mẫu công nghiệp được sử dụng để tạo dòng tuần hoàn dầu nóng giữa bộ gia nhiệt và hệ thống đường dẫn nhiệt bên trong khuôn. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm phù hợp với các hệ thống điều nhiệt khuôn quy mô vừa cần duy trì dòng dầu liên tục.

Tuần hoàn dầu nóng qua khuôn

Trong hệ thống gia nhiệt khuôn, dầu tải nhiệt được làm nóng tại bộ gia nhiệt rồi được RY50-32-160 đưa qua các đường dẫn bố trí bên trong hoặc xung quanh khuôn. Dầu truyền nhiệt cho thân khuôn trước khi quay trở lại bộ gia nhiệt để tiếp tục chu trình.

Quá trình tuần hoàn có thể hình dung theo hướng:

Bộ gia nhiệt → RY50-32-160 → đường dầu vào khuôn → các kênh gia nhiệt trong khuôn → đường dầu hồi → bộ gia nhiệt.

Bơm giữ vai trò duy trì chuyển động liên tục của dầu trong toàn bộ vòng tuần hoàn này.

Hỗ trợ đưa khuôn nhanh đến nhiệt độ làm việc

Trước khi bắt đầu sản xuất, khuôn thường phải được nâng đến nhiệt độ thích hợp. RY50-32-160 giúp dầu nóng liên tục đi qua các kênh nhiệt, nhờ đó nhiệt được truyền từ dầu sang khối khuôn.

So với việc chỉ gia nhiệt tại một vị trí, dòng dầu tuần hoàn giúp nhiệt được đưa đến nhiều khu vực trong khuôn cùng lúc. Điều này hỗ trợ giảm thời gian chờ khuôn đạt trạng thái nhiệt cần thiết trước khi bước vào chu kỳ sản xuất ổn định.

Duy trì nhiệt độ khuôn trong quá trình sản xuất

Sau khi khuôn đã đạt nhiệt độ làm việc, nhiệm vụ của RY50-32-160 chuyển sang duy trì dòng dầu nóng liên tục để bù lại lượng nhiệt khuôn bị mất ra môi trường hoặc truyền sang vật liệu gia công.

Nếu lưu lượng dầu không ổn định, nhiệt độ tại khuôn có thể dao động và ảnh hưởng đến quá trình tạo hình. Vì vậy, khả năng duy trì lưu lượng của bơm có vai trò trực tiếp trong việc giữ điều kiện nhiệt của khuôn ổn định hơn.

Gia nhiệt khuôn ép nhựa

Một ứng dụng điển hình của RY50-32-160 là hệ thống điều nhiệt cho khuôn ép nhựa sử dụng dầu tải nhiệt. Dầu nóng đi qua các kênh gia nhiệt giúp đưa bề mặt khuôn đến nhiệt độ phù hợp với yêu cầu tạo hình của sản phẩm.

Khả năng tuần hoàn liên tục đặc biệt hữu ích đối với những khuôn có kích thước lớn hoặc nhiều vùng cần truyền nhiệt, nơi nhiệt phải được phân phối đến nhiều vị trí thay vì chỉ tập trung tại một điểm.

Gia nhiệt khuôn ép cao su

Trong quá trình ép và lưu hóa cao su, khuôn cần được duy trì ở nhiệt độ thích hợp trong suốt chu kỳ làm việc. RY50-32-160 có thể được sử dụng để tuần hoàn dầu nóng qua các đường dẫn nhiệt của khuôn.

Dòng dầu liên tục giúp cung cấp nhiệt trong thời gian ép, hạn chế nhiệt độ khuôn giảm quá nhanh giữa các chu kỳ và hỗ trợ duy trì điều kiện nhiệt ổn định cho quá trình tạo hình.

Ứng dụng cho khuôn ép composite

Các khuôn sử dụng trong sản xuất vật liệu composite cũng có thể áp dụng phương pháp gia nhiệt bằng dầu tải nhiệt. RY50-32-160 đưa dầu nóng qua hệ thống kênh hoặc áo nhiệt của khuôn để tạo nhiệt cho quá trình đóng rắn vật liệu.

Trong ứng dụng này, việc duy trì dòng dầu ổn định giúp nhiều khu vực của khuôn nhận nhiệt liên tục, hỗ trợ kiểm soát quá trình gia nhiệt trong thời gian đóng rắn.

Hỗ trợ phân bố nhiệt đồng đều trên khuôn

Khuôn công nghiệp có thể có kết cấu phức tạp, nhiều khoang hoặc diện tích bề mặt lớn. Nếu nhiệt độ giữa các vùng khác nhau quá nhiều, chất lượng tạo hình có thể không đồng đều.

RY50-32-160 tạo dòng dầu đi liên tục qua hệ thống kênh gia nhiệt. Khi thiết kế đường dầu phù hợp, dòng tuần hoàn này giúp đưa nhiệt đến nhiều vùng khác nhau của khuôn và hạn chế sự hình thành các khu vực quá nóng hoặc quá nguội.

Khả năng thắng trở lực của hệ thống kênh khuôn

Các đường dầu trong khuôn thường có tiết diện nhỏ hơn đường ống chính và có thể gồm nhiều đoạn chuyển hướng, đầu nối, van và ống mềm chịu nhiệt. Những thành phần này tạo ra trở lực đối với dòng dầu.

Cột áp 30 m của RY50-32-160 giúp tạo chênh lệch áp suất để dầu có thể đi qua hệ thống kênh khuôn khi tổng trở lực nằm trong khả năng làm việc của bơm. Đây là yếu tố quan trọng vì chỉ có nhiệt độ dầu cao nhưng lưu lượng không đủ thì hiệu quả truyền nhiệt cho khuôn vẫn bị hạn chế.

Phù hợp với cụm máy điều nhiệt khuôn bằng dầu

RY50-32-160 có thể được tích hợp cùng bộ gia nhiệt, bồn dầu, cảm biến nhiệt độ, bộ lọc và hệ thống van thành một cụm điều nhiệt khuôn hoàn chỉnh.

Động cơ 3 kW và kết cấu bơm tương đối gọn giúp thiết bị phù hợp với các cụm cấp nhiệt đặt gần máy sản xuất. Việc đặt bơm gần khuôn cũng giúp hạn chế chiều dài đường ống và tạo điều kiện bố trí vòng tuần hoàn dầu hợp lý hơn.

Lĩnh vực gia nhiệt khuôn mẫu công nghiệp ứng dụng bơm dầu truyền nhiệt RY50-32-160 chủ yếu gồm khuôn ép nhựa, khuôn cao su, khuôn composite và các hệ thống khuôn cần gia nhiệt gián tiếp bằng dầu nóng. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 giúp tuần hoàn dầu giữa bộ gia nhiệt và khuôn, hỗ trợ đưa khuôn đến nhiệt độ làm việc, duy trì nhiệt ổn định và phân phối nhiệt đến các khu vực cần gia nhiệt trong suốt quá trình sản xuất.
