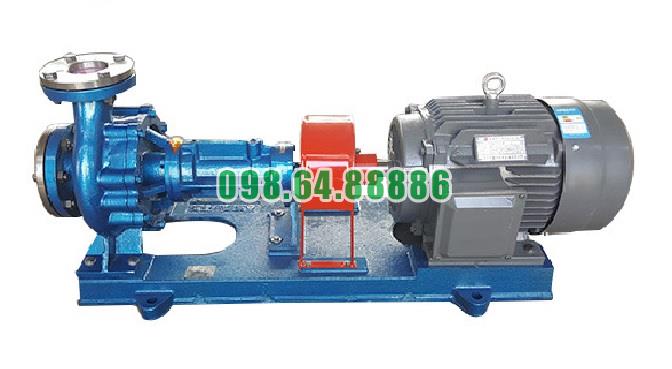

Bơm ly tâm chịu nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

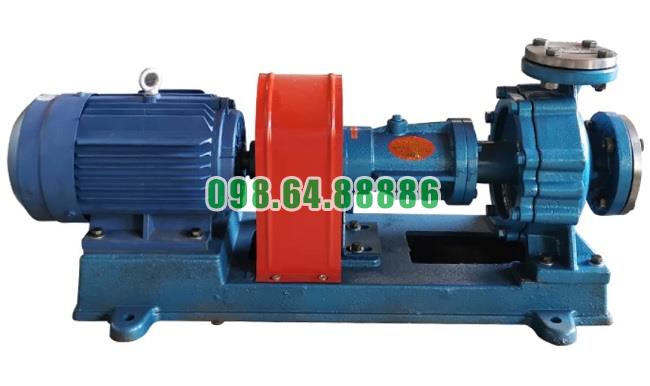

Thiết kế gối đỡ trung tâm vững chắc của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng kết cấu đỡ một phía, trong đó gối đỡ trung tâm là bộ phận quan trọng giúp liên kết và giữ ổn định cụm thân bơm, trục bơm và thân ổ trục. Thiết kế này góp phần duy trì độ đồng tâm của cụm rôto, hạn chế rung động và bảo đảm bơm vận hành ổn định ở tốc độ 2.900 vòng/phút.

Gối đỡ trung tâm không trực tiếp tạo ra lưu lượng hay cột áp nhưng lại ảnh hưởng rõ rệt đến độ chắc chắn của toàn bộ cụm bơm. Khi gối đỡ được lắp đúng vị trí và cố định chắc chắn, trục bơm có thể quay ổn định, bánh công tác duy trì đúng tâm và tải trọng được truyền xuống bệ máy hợp lý.

Vị trí của gối đỡ trung tâm trên bơm

Gối đỡ trung tâm được bố trí tại khu vực chuyển tiếp giữa thân bơm và cụm ổ trục. Bộ phận này nằm phía sau nắp bơm, đồng thời liên kết với thân ổ trục và bệ máy.

Cách bố trí này tạo thành một cụm đỡ thống nhất gồm:

• Thân bơm phía trước.
• Nắp bơm và cụm làm kín ở giữa.
• Gối đỡ trung tâm.
• Thân ổ trục phía sau.
• Trục bơm chạy xuyên suốt toàn bộ cụm.

Nhờ vị trí trung tâm, gối đỡ giúp giữ khoảng cách ổn định giữa phần thân bơm nóng và cụm ổ bi phía sau. Đây là yếu tố cần thiết đối với Bơm dầu truyền nhiệt RY25-25-160 khi làm việc với dầu có nhiệt độ cao.

Gối đỡ trung tâm giữ ổn định cụm trục

Trục bơm của RY25-25-160 truyền chuyển động từ động cơ đến bánh công tác. Khi quay với tốc độ cao, trục chịu tác động của mô-men xoắn, lực thủy lực từ bánh công tác và tải trọng của các chi tiết quay.

Gối đỡ trung tâm hỗ trợ giữ thân ổ trục đúng vị trí, từ đó giúp hai ổ bi định vị trục chính xác hơn. Khi trục được giữ đúng tâm, bánh công tác quay đều trong thân bơm và hạn chế tiếp xúc với các bộ phận cố định.

Vai trò ổn định trục của gối đỡ thể hiện ở các điểm chính:

• Hạn chế trục bị nghiêng hoặc dao động.
• Giữ bánh công tác đúng vị trí trong buồng bơm.
• Duy trì khe hở làm việc giữa phần quay và phần tĩnh.
• Giảm tải lệch tác động lên hai ổ bi.
• Hạn chế ma sát bất thường tại bộ chèn làm kín.

Thiết kế gối đỡ chắc chắn vì vậy có ảnh hưởng trực tiếp đến độ êm và độ ổn định của Bơm dầu truyền nhiệt RY25-25-160.

Tăng độ cứng vững cho kết cấu đỡ một phía

Bơm RY25-25-160 sử dụng kết cấu đỡ một phía, nghĩa là cụm trục và bánh công tác được nâng đỡ từ phía sau thân bơm. Với kiểu bố trí này, độ cứng của gối đỡ trung tâm đóng vai trò đặc biệt quan trọng.

Gối đỡ tạo thành điểm liên kết chắc chắn giữa cụm bơm và bệ máy. Khi bơm hoạt động, tải trọng từ bánh công tác và trục được truyền qua ổ bi, thân ổ trục, gối đỡ rồi xuống bệ.

Quá trình truyền tải rõ ràng giúp hạn chế lực tập trung tại nắp bơm hoặc mặt bích. Đồng thời, thân bơm ít bị dịch chuyển khi động cơ truyền mô-men đến trục.

Nếu gối đỡ bị lỏng hoặc lắp lệch, thân ổ trục có thể thay đổi vị trí, làm trục bơm mất đồng tâm và khiến bơm rung mạnh hơn.

Hỗ trợ duy trì độ đồng tâm

Độ đồng tâm giữa trục bơm và trục động cơ là điều kiện quan trọng để RY25-25-160 vận hành ổn định. Gối đỡ trung tâm giúp giữ cụm ổ trục ở đúng độ cao và đúng phương so với động cơ.

Khi bơm và động cơ được căn chỉnh, gối đỡ có nhiệm vụ duy trì vị trí đó trong suốt quá trình vận hành. Nhờ vậy, khớp nối mềm không phải chịu sai lệch quá mức và lực truyền động được phân bố đều hơn.

Gối đỡ được cố định chắc chắn giúp hạn chế:

• Lệch trục khi bơm tăng tốc.
• Rung tại khớp nối.
• Nóng ổ bi do tải không đều.
• Mòn nhanh phần tử đàn hồi của khớp nối.
• Ma sát lệch tâm tại cụm làm kín.

Vì vậy, gối đỡ trung tâm không chỉ là chi tiết nâng đỡ mà còn là cơ sở duy trì độ chính xác của toàn bộ hệ thống truyền động.

Hạn chế rung động trong quá trình vận hành

Khi bánh công tác quay ở tốc độ 2.900 vòng/phút, một lượng rung động nhỏ có thể phát sinh từ động cơ, trục, bánh công tác và dòng dầu bên trong thân bơm.

Gối đỡ trung tâm giúp giữ cụm bơm chắc chắn trên bệ máy, hạn chế hiện tượng thân ổ trục dao động theo chuyển động quay. Khi kết cấu đỡ đủ ổn định, rung động được truyền xuống bệ thay vì làm các bộ phận của bơm chuyển động tương đối với nhau.

Khả năng hạn chế rung của gối đỡ giúp:

• Giữ trục quay ổn định.
• Giảm tiếng ồn tại cụm ổ bi.
• Hạn chế bánh công tác bị đảo.
• Bảo vệ bộ chèn và phớt dầu.
• Giảm nguy cơ lỏng bu lông liên kết.

Hiệu quả giảm rung còn phụ thuộc vào việc bệ máy được cân bằng và bu lông móng được siết chắc.

Tạo khoảng cách tản nhiệt giữa thân bơm và ổ bi

Một đặc điểm quan trọng của gối đỡ trung tâm trên Bơm dầu truyền nhiệt RY25-25-160 là tạo khoảng cách giữa khu vực thân bơm nóng và cụm ổ trục.

Dầu truyền nhiệt đi qua thân bơm làm nhiệt độ khu vực phía trước tăng cao. Nếu thân ổ trục được bố trí quá gần buồng dầu nóng, nhiệt có thể truyền nhanh đến ổ bi và chất bôi trơn.

Gối đỡ trung tâm tạo vùng chuyển tiếp để nhiệt phải truyền qua nhiều chi tiết trước khi đến thân ổ trục. Trong quá trình đó, một phần nhiệt được phát tán tự nhiên qua bề mặt nắp bơm, gối đỡ và thân ổ trục.

Cách bố trí này giúp:

• Giảm nhiệt truyền trực tiếp đến ổ bi.
• Hạn chế dầu và mỡ bôi trơn bị quá nhiệt.
• Bảo vệ phớt dầu phía sau.
• Hỗ trợ bơm làm việc mà không cần làm mát bằng nước.
• Duy trì nhiệt độ cụm truyền động ổn định hơn.

Như vậy, gối đỡ vừa có chức năng cơ học vừa tham gia vào thiết kế tản nhiệt tự nhiên của dòng bơm RY.

Hỗ trợ cụm làm kín làm việc ổn định

Bộ chèn làm kín và phớt dầu được bố trí quanh trục tại khu vực gần nắp bơm. Khả năng làm kín phụ thuộc nhiều vào độ ổn định và độ đồng tâm của trục.

Gối đỡ trung tâm giữ thân ổ trục đúng vị trí, nhờ đó trục quay đều trong lòng bộ chèn. Khi trục không bị đảo, lực ma sát trên bề mặt packing và mép phớt được phân bố tương đối đồng đều.

Điều này giúp hạn chế:

• Mòn không đều trên bề mặt trục.
• Phớt dầu bị ép lệch.
• Packing phát nhiệt cục bộ.
• Dầu nóng rò rỉ dọc theo trục.
• Cụm làm kín hư hỏng sớm.

Vì vậy, độ chắc chắn của gối đỡ trung tâm có ảnh hưởng trực tiếp đến tuổi thọ của hệ thống làm kín.

Liên kết chắc chắn với bệ máy

Gối đỡ trung tâm được cố định trên bệ máy cùng với thân bơm và động cơ. Bệ máy tạo mặt phẳng chung để duy trì vị trí tương đối giữa các bộ phận.

Khi lắp đặt, bệ phải được cân bằng trước khi siết bu lông. Gối đỡ cần tiếp xúc chắc chắn với bệ, không bị kê lệch hoặc có khe hở tại chân đỡ.

Liên kết đúng kỹ thuật giúp tải trọng được phân bố đều và hạn chế gối đỡ bị biến dạng khi siết bu lông. Nếu chân gối đỡ không tiếp xúc đều với bệ, việc siết chặt có thể kéo lệch thân ổ trục và làm thay đổi độ đồng tâm của trục.

Khả năng thích nghi với giãn nở nhiệt

Khi Bơm dầu truyền nhiệt RY25-25-160 được gia nhiệt, thân bơm, nắp bơm, trục và gối đỡ đều giãn nở. Gối đỡ phải duy trì sự chắc chắn nhưng không làm cản trở quá trình giãn nở tự nhiên của cụm bơm.

Việc gia nhiệt từ từ giúp nhiệt phân bố đều hơn trên gối đỡ và các chi tiết liên kết. Nhờ đó, kết cấu ít bị biến dạng đột ngột và độ đồng tâm của trục được duy trì tốt hơn.

Nếu thân bơm bị tăng nhiệt quá nhanh, sự giãn nở không đồng đều có thể tạo ứng suất lên gối đỡ, làm thay đổi vị trí cụm ổ trục. Vì vậy, độ vững chắc của gối đỡ cần được kết hợp với quy trình gia nhiệt đúng kỹ thuật.

Những yêu cầu để gối đỡ phát huy hiệu quả

Gối đỡ phải được lắp đúng tâm

Vị trí gối đỡ phải phù hợp với tâm trục bơm và tâm trục động cơ. Không được dùng lực ép hoặc kéo thân ổ trục để bù cho sai lệch lắp đặt.

Bu lông phải được siết đều

Các bu lông liên kết giữa gối đỡ, thân ổ trục và bệ máy cần được siết đều. Siết lệch có thể làm gối đỡ bị nghiêng hoặc tạo ứng suất không cân bằng.

Đường ống phải có giá đỡ riêng

Gối đỡ trung tâm không được sử dụng để chịu trọng lượng của đường ống hút và đường ống xả. Đường ống phải được đỡ độc lập để tránh kéo lệch thân bơm và cụm trục.

Cần kiểm tra độ rung định kỳ

Độ rung tăng bất thường có thể liên quan đến bu lông gối đỡ bị lỏng, bệ máy không ổn định hoặc trục mất đồng tâm. Cần kiểm tra ngay khi xuất hiện tiếng ồn hoặc rung động khác thường.

Giữ khu vực gối đỡ thông thoáng

Do gối đỡ tham gia phát tán nhiệt tự nhiên, bề mặt bộ phận này cần được giữ sạch và không bị che kín bởi bụi bẩn, dầu rò rỉ hoặc vật liệu cách nhiệt không phù hợp.

Thiết kế gối đỡ trung tâm vững chắc của Bơm dầu truyền nhiệt RY25-25-160 giúp liên kết thân bơm với cụm ổ trục, duy trì vị trí của trục và tăng độ cứng cho kết cấu đỡ một phía.

Gối đỡ trung tâm hỗ trợ giữ bánh công tác quay đúng tâm, giảm tải lệch lên ổ bi, hạn chế rung động và bảo vệ bộ làm kín. Khoảng cách do gối đỡ tạo ra giữa thân bơm nóng và cụm ổ trục còn góp phần phát tán nhiệt tự nhiên, giảm ảnh hưởng của nhiệt độ cao đến các chi tiết phía sau.

Khi được lắp đúng tâm, cố định chắc chắn trên bệ máy và không chịu tải từ đường ống, gối đỡ trung tâm giúp Bơm dầu truyền nhiệt RY25-25-160 vận hành ổn định, ít rung và duy trì độ bền cơ học trong quá trình làm việc liên tục.

Đặc điểm cấu tạo bằng vật liệu chịu nhiệt cao cấp của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Do thường xuyên làm việc với môi chất có nhiệt độ cao, các bộ phận của bơm phải có khả năng chịu nhiệt, chịu áp suất và hạn chế biến dạng trong quá trình vận hành.

Tài liệu kỹ thuật của bơm không công bố cụ thể mác kim loại của từng chi tiết. Vì vậy, không nên khẳng định chính xác thân bơm được đúc bằng loại gang nào hoặc trục sử dụng mác thép hợp kim nào khi chưa có chứng nhận vật liệu từ nhà sản xuất. Tuy nhiên, cấu tạo của RY25-25-160 thể hiện rõ định hướng sử dụng các chi tiết phù hợp với môi trường dầu truyền nhiệt nóng.

Thân bơm có kết cấu chịu nhiệt và chịu áp

Thân bơm là bộ phận tiếp xúc trực tiếp với dầu truyền nhiệt. Kết cấu thân bơm phải duy trì độ cứng cần thiết khi nhiệt độ môi chất tăng cao, đồng thời chịu được áp suất hình thành trong quá trình bánh công tác hoạt động.

Thân bơm được chế tạo dạng liền khối, tạo thành khoang chứa bánh công tác và đường dẫn dòng bên trong. Kết cấu này giúp phân bố nhiệt và áp suất trên toàn bộ thân bơm, hạn chế biến dạng cục bộ tại cửa hút, cửa xả và khu vực lắp nắp bơm.

Các bộ phận chịu áp của bơm được thiết kế theo cấp áp suất 16 bar, giúp thân bơm và các mặt bích có khả năng làm việc ổn định trong hệ thống tuần hoàn dầu nóng.

Nắp bơm duy trì độ kín ở nhiệt độ cao

Nắp bơm liên kết với thân bơm để tạo thành buồng công tác kín. Bộ phận này nằm gần khu vực dầu nóng và bánh công tác nên phải chịu ảnh hưởng trực tiếp của nhiệt độ, áp suất và sự giãn nở kim loại.

Kết cấu nắp bơm đủ cứng giúp duy trì vị trí chính xác của trục, bánh công tác và buồng làm kín. Khi nhiệt độ thay đổi, nắp bơm cần hạn chế cong vênh để không làm mất độ kín tại bề mặt lắp ghép.

Bánh công tác chịu nhiệt và tải trọng quay

Bánh công tác nằm hoàn toàn trong dòng dầu truyền nhiệt và quay với tốc độ 2.900 vòng/phút. Vì vậy, chi tiết này đồng thời chịu nhiệt độ cao, lực ly tâm và tải thủy lực của dòng dầu.

Vật liệu chế tạo bánh công tác phải duy trì được độ bền khi làm việc nóng, hạn chế biến dạng cánh và chống mài mòn trong quá trình dầu chuyển động liên tục. Độ ổn định của bánh công tác giúp Bơm dầu truyền nhiệt RY25-25-160 duy trì lưu lượng 3 m³/h và cột áp 27 m.

Nếu bánh công tác biến dạng do nhiệt, khe hở với thân bơm có thể thay đổi, dẫn đến cọ xát, rung động hoặc giảm hiệu quả làm việc.

Trục bơm có khả năng chịu nhiệt và chịu lực

Trục bơm truyền mô-men từ động cơ 1,5 kW đến bánh công tác. Trong quá trình vận hành, trục chịu lực xoắn, lực hướng kính, tải dọc trục và nhiệt truyền từ buồng bơm.

Trục cần có độ cứng và độ bền phù hợp để hạn chế cong, xoắn hoặc võng khi quay ở tốc độ cao. Bề mặt tại các vị trí lắp ổ bi, phớt dầu và bộ chèn phải được gia công chính xác nhằm giảm ma sát và duy trì độ kín.

Khả năng chịu nhiệt của trục giúp cụm rôto giữ được độ đồng tâm khi nhiệt độ dầu tăng lên, hạn chế rung động và bảo vệ ổ bi.

Bộ chèn làm kín phù hợp với dầu nóng

Bơm RY25-25-160 sử dụng bộ chèn làm kín quanh trục. Bộ chèn có nhiệm vụ hạn chế dầu truyền nhiệt thoát ra ngoài tại vị trí trục đi xuyên qua nắp bơm.

Vật liệu chèn cần chịu được nhiệt độ của dầu, ma sát với trục quay và tác động hóa học của môi chất. Đồng thời, bộ chèn phải duy trì khả năng ôm kín quanh trục mà không bị khô cứng hoặc mất tính ổn định quá nhanh.

Độ nén của bộ chèn cần được điều chỉnh phù hợp. Chèn quá lỏng làm tăng rò rỉ, trong khi chèn quá chặt làm phát sinh ma sát và nhiệt độ cao tại bề mặt trục.

Phớt dầu cao su chịu nhiệt

Ngoài bộ chèn làm kín, cụm trục còn sử dụng phớt dầu cao su chịu nhiệt. Phớt dầu giúp giữ chất bôi trơn bên trong thân ổ trục và ngăn bụi bẩn xâm nhập vào ổ bi.

Vật liệu cao su chịu nhiệt giúp phớt duy trì độ đàn hồi khi nhiệt từ thân bơm truyền dọc theo trục. Mép phớt cần tiếp xúc đều với bề mặt trục để bảo đảm độ kín trong quá trình trục quay liên tục.

Nếu vật liệu phớt không phù hợp với nhiệt độ làm việc, phớt có thể bị cứng, nứt, co ngót hoặc mất khả năng làm kín.

Cụm ổ trục được cách nhiệt tương đối với buồng bơm

Thân ổ trục và giá đỡ được bố trí cách buồng dầu nóng một khoảng nhất định. Khoảng cách này giúp giảm lượng nhiệt truyền trực tiếp từ thân bơm đến ổ bi và phớt dầu.

Kết cấu đỡ kéo dài tạo điều kiện để nhiệt phân tán dần qua các bề mặt kim loại trước khi truyền đến cụm ổ trục. Nhờ đó, dầu và mỡ bôi trơn ít bị ảnh hưởng bởi nhiệt độ cao hơn so với trường hợp ổ bi đặt sát buồng bơm.

Đây là đặc điểm cấu tạo quan trọng giúp bảo vệ các chi tiết nhạy cảm với nhiệt trong Bơm dầu truyền nhiệt RY25-25-160.

Cơ chế tản nhiệt tự nhiên

Bơm RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Nhiệt được truyền từ thân bơm qua nắp bơm, trục, giá đỡ và thân ổ trục, sau đó giải phóng ra không khí xung quanh.

Thiết kế này giúp đơn giản hóa cấu tạo, không cần bổ sung khoang nước, đường ống cấp nước và thiết bị làm mát phụ trợ. Đồng thời, việc giảm số lượng bộ phận phụ giúp hạn chế rò rỉ và giảm yêu cầu bảo dưỡng.

Để tản nhiệt hiệu quả, khu vực lắp đặt bơm cần thông thoáng và không được che kín cụm giá đỡ hoặc thân ổ trục.

Khả năng hạn chế biến dạng do giãn nở nhiệt

Khi dầu nóng đi vào bơm, thân bơm, bánh công tác, trục và nắp bơm sẽ giãn nở. Các chi tiết phải có độ ổn định vật liệu và kết cấu phù hợp để sự giãn nở không làm thay đổi nghiêm trọng khe hở lắp ráp.

Khả năng hạn chế biến dạng giúp:

• Bánh công tác không cọ vào thân bơm.
• Trục duy trì độ đồng tâm.
• Bộ chèn làm kín tiếp xúc đều.
• Ổ bi không chịu tải bất thường.
• Mặt bích và bề mặt lắp ghép duy trì độ kín.

Bơm phải được gia nhiệt từ từ để các chi tiết có thời gian giãn nở đồng đều, tránh sốc nhiệt và biến dạng cục bộ.

Đặc điểm cấu tạo chịu nhiệt của Bơm dầu truyền nhiệt RY25-25-160 thể hiện ở thân bơm chịu áp, bánh công tác làm việc trực tiếp trong dầu nóng, trục chịu lực và chịu nhiệt, bộ chèn làm kín, phớt dầu cao su chịu nhiệt cùng cụm ổ trục được bố trí cách xa buồng bơm.

Cơ chế tản nhiệt tự nhiên và kết cấu giá đỡ kéo dài giúp giảm nhiệt truyền đến ổ bi và bộ phận làm kín. Nhờ sự phối hợp giữa các chi tiết này, bơm có thể vận chuyển dầu truyền nhiệt ổn định ở lưu lượng 3 m³/h, cột áp 27 m và tốc độ 2.900 vòng/phút.

Tuy nhiên, mác vật liệu chính xác của thân bơm, bánh công tác và trục chưa được công bố trong tài liệu kỹ thuật hiện có. Việc xác định cụ thể cần căn cứ vào bảng vật liệu hoặc chứng nhận chất lượng của nhà sản xuất.
