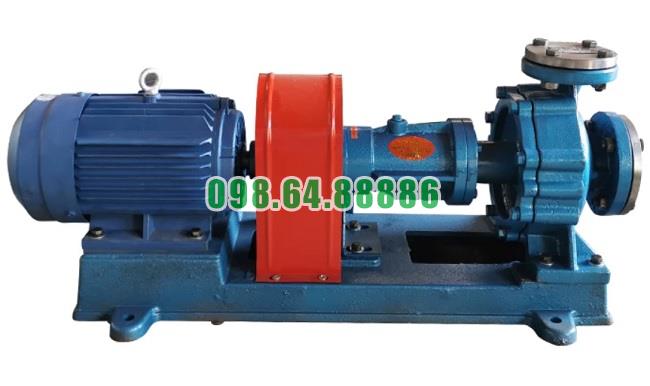

Bơm ly tâm dầu nóng RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW

Nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250

Nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250 dựa trên cơ chế làm việc của bơm ly tâm. Dầu truyền nhiệt đi vào bơm theo hướng trục, nhận năng lượng từ bánh công tác quay và sau đó được đẩy ra cửa xả theo hướng tâm.

Với model RY65-40-250, bơm làm việc tại lưu lượng 25 m³/h, cột áp 80 m và tốc độ quay 2.900 vòng/phút.

Dầu đi vào bơm qua cửa hút

Dòng môi chất trước tiên đi vào cửa hút DN65 của bơm. Cửa hút được bố trí theo hướng trục nên dầu được dẫn trực tiếp về khu vực tâm bánh công tác.

Ở giai đoạn này, điều kiện cấp dầu phải ổn định và thân bơm cần được mồi đầy môi chất trước khi khởi động. Nếu có quá nhiều không khí trong đường hút hoặc thân bơm, dòng dầu vào bánh công tác sẽ không liên tục và khả năng tạo lưu lượng có thể bị ảnh hưởng.

Dòng dầu tiếp cận tâm bánh công tác

Sau khi qua cửa hút, dầu truyền nhiệt được dẫn tới phần trung tâm của bánh công tác.

Đây là khu vực bắt đầu quá trình truyền năng lượng từ phần cơ khí sang môi chất. Bánh công tác được gắn trên trục bơm và quay cùng trục ở tốc độ khoảng 2.900 vòng/phút.

Khi bánh công tác quay, dầu nằm trong các khoang của bánh công tác bắt đầu chuyển động theo.

Dòng môi chất chuyển từ tâm ra ngoài bánh công tác

Đây là giai đoạn quan trọng nhất trong nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250.

Dầu đi từ vùng tâm bánh công tác ra phía đường kính ngoài. Trong quá trình này, bánh công tác truyền năng lượng cho dòng dầu, làm vận tốc và năng lượng của môi chất tăng lên.

Số 250 trong ký hiệu RY65-40-250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.

Tác dụng ly tâm tạo chuyển động hướng ra ngoài

Khi bánh công tác quay, dòng dầu liên tục bị đẩy từ vùng gần tâm ra phía ngoài theo chuyển động ly tâm.

Dầu sau khi đi qua bánh công tác có năng lượng lớn hơn so với thời điểm vừa vào cửa hút. Đây là cơ sở để bơm tạo được dòng tuần hoàn và cột áp cần thiết cho hệ thống.

Dòng dầu đi vào khoang thân bơm

Sau khi rời mép ngoài của bánh công tác, dòng dầu đi vào phần khoang của thân bơm.

Thân bơm có nhiệm vụ thu gom dòng dầu từ bánh công tác và dẫn môi chất về phía cửa xả. Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng.

Nhờ đó, dầu không chỉ có vận tốc mà còn có đủ áp suất để tiếp tục di chuyển qua đường ống, van và các thiết bị trong hệ thống gia nhiệt.

Hình thành cột áp tại cửa xả

Ở RY65-40-250, quá trình chuyển đổi năng lượng trong thân bơm giúp hình thành cột áp làm việc 80 m tại điểm vận hành tương ứng.

Cột áp này cho phép bơm thắng được trở lực của hệ thống và duy trì dòng dầu tuần hoàn.

Dầu thoát ra qua cửa xả DN40

Sau khi được tăng áp, môi chất được dẫn đến cửa xả DN40.

Cửa xả của dòng RY được bố trí theo hướng tâm và phương thẳng đứng. Dầu từ đây đi vào đường ống đẩy để tiếp tục tới các thiết bị sử dụng nhiệt trong hệ thống.

Như vậy, hướng chuyển động cơ bản của môi chất bên trong bơm là:

Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → khoang thân bơm → cửa xả.

Dòng dầu được duy trì liên tục nhờ vùng áp suất thấp tại cửa hút

Khi bánh công tác liên tục đẩy dầu từ tâm ra phía ngoài, khu vực tâm bánh công tác được bổ sung môi chất mới từ đường hút.

Quá trình này tạo nên dòng chuyển động liên tục trong bơm. Miễn là cửa hút luôn có đủ dầu và không bị cản trở nghiêm trọng, môi chất sẽ tiếp tục được đưa vào bánh công tác và đẩy sang phía cửa xả.

Đây là cơ chế giúp Bơm dầu truyền nhiệt RY65-40-250 duy trì dòng tuần hoàn trong hệ thống gia nhiệt.

Không khí trong dòng dầu làm gián đoạn chuyển động

Nếu đường ống có không khí hoặc bơm không được mồi đầy, dòng môi chất vào tâm bánh công tác có thể bị gián đoạn.

Khi đó, bơm có thể xuất hiện tình trạng lưu lượng thấp, rung hoặc không ra chất lỏng. Vì vậy, trước khi vận hành cần bảo đảm thân bơm đầy dầu và không khí được đẩy ra ngoài.

Điều chỉnh dòng môi chất tại phía xả

Sau khi bơm đạt tốc độ ổn định, lưu lượng được điều chỉnh bằng van phía xả.

Không nên dùng van hút để giảm lưu lượng vì việc hạn chế dòng dầu ở cửa hút có thể làm điều kiện cấp môi chất vào tâm bánh công tác xấu đi và gây vận hành không ổn định.

Đối với dòng RY, bơm cũng không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250 diễn ra theo một chu trình rõ ràng: dầu đi vào cửa hút DN65, tới tâm bánh công tác, được bánh công tác quay ở 2.900 vòng/phút truyền năng lượng và đẩy ra phía ngoài, sau đó đi qua thân bơm trước khi thoát ra cửa xả DN40.

Quá trình chuyển động này giúp RY65-40-250 tạo ra lưu lượng 25 m³/h và cột áp 80 m, duy trì dòng dầu tuần hoàn liên tục trong hệ thống gia nhiệt. Để dòng môi chất ổn định, bơm cần luôn có đủ dầu ở cửa hút, được mồi đầy trước khi khởi động và vận hành trong vùng lưu lượng phù hợp.

Lợi ích an toàn cháy nổ cao trong nhà máy nhờ Bơm dầu truyền nhiệt RY65-40-250

Bơm dầu truyền nhiệt RY65-40-250 được sử dụng trong các hệ thống tuần hoàn dầu nóng công nghiệp, nơi yêu cầu kiểm soát chặt chẽ tình trạng rò rỉ, nhiệt độ và độ ổn định của thiết bị. Khi được lắp đặt và vận hành đúng kỹ thuật, bơm góp phần giảm các yếu tố có thể làm tăng nguy cơ mất an toàn trong khu vực sản xuất.

Hạn chế rò rỉ dầu nóng ra môi trường

Một trong những yếu tố quan trọng đối với an toàn cháy nổ là kiểm soát dầu tải nhiệt nóng không bị rò rỉ ra bên ngoài.

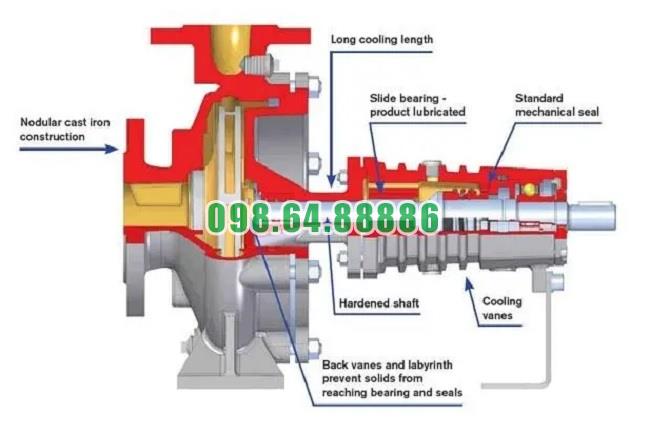

Bơm RY sử dụng cụm làm kín kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Khi các chi tiết này được lắp đúng và duy trì trong tình trạng tốt, nguy cơ dầu nóng thoát ra khu vực xung quanh được hạn chế.

Điều này đặc biệt quan trọng tại những vị trí có động cơ điện, thiết bị sinh nhiệt hoặc các nguồn có khả năng phát sinh tia lửa.

Giảm nguy cơ quá nhiệt do thiếu tuần hoàn

Bơm dầu truyền nhiệt RY65-40-250 có nhiệm vụ duy trì dòng dầu tải nhiệt liên tục trong hệ thống.

Nếu lưu lượng dầu giảm quá thấp hoặc bơm bị mất khả năng tuần hoàn, nhiệt có thể tích tụ tại một số khu vực. Vì vậy, việc duy trì dòng chảy ổn định giúp hạn chế hiện tượng quá nhiệt cục bộ và góp phần nâng cao mức độ an toàn cho hệ thống gia nhiệt.

Bơm không nên vận hành ở lưu lượng nhỏ hơn mức tối thiểu cho phép trong thời gian dài.

Thiết kế tản nhiệt tự nhiên giúp giảm phụ thuộc vào làm mát phụ trợ

Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Thiết kế này giúp giảm số lượng đường ống và thiết bị phụ trợ xung quanh bơm, từ đó đơn giản hóa hệ thống và hạn chế một số điểm có thể phát sinh sự cố trong quá trình vận hành.

Cấu trúc gọn cũng tạo điều kiện thuận lợi hơn cho việc kiểm tra rò rỉ, nhiệt độ và tình trạng cơ khí của cụm bơm.

Khả năng sử dụng động cơ phòng nổ

Một điểm đáng chú ý của dòng RY là cụm truyền động có thể kết hợp với động cơ thường hoặc động cơ phòng nổ tùy theo yêu cầu của khu vực lắp đặt.

Đối với nhà máy có môi trường dễ cháy hoặc yêu cầu kiểm soát nguồn phát tia lửa, việc lựa chọn động cơ phòng nổ phù hợp có ý nghĩa đặc biệt quan trọng.

Tuy nhiên, khả năng phòng nổ của toàn bộ hệ thống không chỉ phụ thuộc vào bản thân bơm mà còn phải được xác định theo cấp bảo vệ của động cơ, thiết bị điện và điều kiện phân vùng nguy hiểm tại nhà máy.

Giảm rung và ma sát bất thường

Rung mạnh, lệch tâm hoặc ổ bi hư hỏng có thể làm nhiệt độ các chi tiết tăng cao.

Bơm dầu truyền nhiệt RY65-40-250 sử dụng cụm ổ trục hai vòng bi để đỡ và định vị rôto. Khi bơm và động cơ được căn chỉnh đồng tâm chính xác, ổ bi được bôi trơn đúng yêu cầu và đường ống không truyền tải trọng lên thân bơm, cụm máy vận hành ổn định hơn.

Việc hạn chế ma sát và nhiệt bất thường góp phần giảm một nguồn rủi ro trong môi trường có dầu nóng.

Gia nhiệt từ từ giúp tránh sốc nhiệt

Trước khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ.

Quá trình này giúp thân bơm và các chi tiết tăng nhiệt dần, hạn chế chênh lệch nhiệt độ quá lớn giữa dầu tải nhiệt và thiết bị.

Gia nhiệt đúng quy trình giúp giảm nguy cơ biến dạng nhiệt, cọ xát rôto, hư hỏng làm kín hoặc phát sinh rò rỉ dầu nóng.

Các điều kiện quan trọng để bảo đảm an toàn

Lợi ích về an toàn của Bơm dầu truyền nhiệt RY65-40-250 chỉ phát huy đầy đủ khi hệ thống được vận hành đúng kỹ thuật.

Cần thường xuyên theo dõi rò rỉ dầu, nhiệt độ ổ bi, độ rung, tiếng ồn và áp suất cửa xả. Nếu xuất hiện tiếng động bất thường hoặc nhiệt độ tăng không bình thường, phải dừng bơm để kiểm tra.

Đường hút và đường xả cũng cần có giá đỡ độc lập nhằm tránh ứng suất đường ống làm biến dạng thân bơm hoặc ảnh hưởng đến độ kín của các mối nối.

Lợi ích an toàn cháy nổ cao trong nhà máy nhờ Bơm dầu truyền nhiệt RY65-40-250 chủ yếu đến từ khả năng duy trì tuần hoàn dầu ổn định, hạn chế rò rỉ, kiểm soát nhiệt tốt và hỗ trợ sử dụng động cơ phòng nổ khi điều kiện lắp đặt yêu cầu.

Tuy nhiên, RY65-40-250 không tự động biến toàn bộ hệ thống thành hệ thống phòng nổ. Mức độ an toàn thực tế còn phụ thuộc vào động cơ, thiết bị điện, cách bố trí đường ống, kiểm soát rò rỉ và quy trình vận hành của nhà máy.

Khi được lắp đặt đúng kỹ thuật, bảo dưỡng định kỳ và kết hợp với thiết bị điện phù hợp, Bơm dầu truyền nhiệt RY65-40-250 có thể góp phần nâng cao đáng kể mức độ an toàn cho hệ thống tuần hoàn dầu nóng.

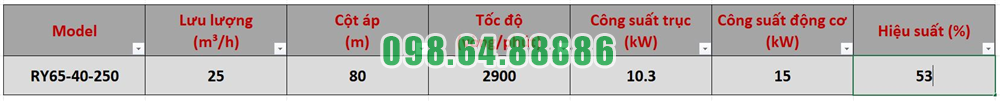

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

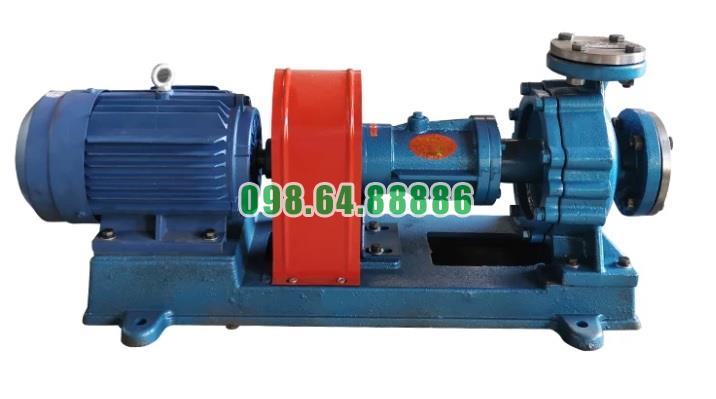

Hình ảnh thực tế bơm dầu truyền nhiệt RY
