Được đúc bằng gang cầu hoặc thép hợp kim, có độ bền cao.
Thiết kế kiểu inline (hút – đẩy trên cùng một trục tâm), giúp dễ dàng lắp trực tiếp vào hệ thống ống.
Chịu được áp lực cao và duy trì ổn định khi bơm hoạt động liên tục.
Cánh dạng kín cong ngược, thường có 5–7 cánh, tối ưu cho lưu lượng lớn và cột áp cao.
Vật liệu: gang cầu, thép hợp kim hoặc inox tùy phiên bản.
Giữ vai trò quan trọng trong việc biến đổi năng lượng cơ học thành năng lượng thủy lực để tạo áp lực nước.
Làm bằng thép hợp kim hoặc inox cường độ cao, được gia công chính xác để chống cong vênh.
Kết nối trực tiếp với động cơ qua khớp nối hoặc đồng trục, đảm bảo truyền động hiệu quả.
Với model IRG100-250, trục được thiết kế chịu giãn nở nhiệt, giúp ổn định khi bơm nước nóng.
Ngăn rò rỉ tại vị trí tiếp giáp giữa trục quay và thân bơm.
Sử dụng vật liệu graphite, silicon carbide, Viton để chịu mài mòn và chịu nhiệt cao.
Đặc biệt quan trọng đối với IRG100-250 khi vận hành ở môi trường nhiệt độ lớn.
Vòng bi chất lượng cao, bôi trơn bằng mỡ chịu nhiệt.
Giúp trục quay ổn định, giảm rung và kéo dài tuổi thọ.
Với bơm nước nóng IRG, vòng bi được thiết kế có khả năng chịu tải nhiệt tốt hơn.
Động cơ gắn trực tiếp theo phương thẳng đứng, truyền động đồng trục với bơm.
Cấp bảo vệ IP54 – IP55, cấp cách điện F hoặc H.
Công suất động cơ phù hợp với dải hoạt động, đảm bảo bơm chạy êm và ổn định.
Chân đế gọn, chắc chắn, cố định toàn bộ cụm bơm.
Cho phép lắp đặt trong không gian hạn chế, thường dùng trong phòng bơm tòa nhà cao tầng.
Đặt tại các mối ghép mặt bích và thân bơm, đảm bảo không rò rỉ nước.
Vật liệu thường bằng cao su chịu nhiệt (EPDM, Viton) hoặc PTFE.
Bơm tăng áp trục đứng ISG100-250, IRG100-250 được cấu thành từ nhiều chi tiết chính như: thân bơm, bánh công tác, trục bơm, phớt cơ khí, vòng bi, động cơ điện, đế bơm và gioăng làm kín. Sự phối hợp đồng bộ của các bộ phận này giúp bơm vận hành hiệu quả, ổn định và đáp ứng yêu cầu khắt khe của cả hệ thống nước lạnh (ISG) lẫn nước nóng (IRG).
Phớt cơ khí (Mechanical Seal) trong bơm tăng áp trục đứng ISG100-250, IRG100-250 gồm những thành phần chính:
Vòng tĩnh (stationary ring): gắn cố định trên thân bơm.
Vòng động (rotary ring): lắp trên trục bơm và quay cùng trục.
Lò xo hoặc cụm lò xo: tạo lực ép liên tục giữa vòng động và vòng tĩnh.
Gioăng phụ (secondary seals): làm kín tại các vị trí tiếp giáp, thường làm bằng cao su, Viton, PTFE…
Cơ cấu chặn (retainer, sleeve): giữ chắc các chi tiết và đảm bảo đồng tâm.
Khi bơm khởi động, trục bơm quay kéo theo vòng động quay theo. Vòng tĩnh vẫn đứng yên nhờ được cố định trên thân bơm.
Lực ép từ lò xo và áp suất chất lỏng trong buồng bơm làm hai bề mặt ma sát (vòng động và vòng tĩnh) luôn ép chặt vào nhau.
Giữa hai bề mặt này tồn tại một màng chất lỏng siêu mỏng (film lubrication), vừa đủ để bôi trơn giảm mài mòn, vừa ngăn không cho chất lỏng rò rỉ ra ngoài.
Khi áp lực trong bơm tăng, lực ép giữa vòng tĩnh và vòng động càng được gia tăng, giúp phớt duy trì khả năng làm kín.
Trong suốt quá trình làm việc, ma sát và nhiệt phát sinh được làm mát bởi chính dòng chất lỏng bơm đi qua, nhờ vậy bề mặt phớt bền và ít bị hư hỏng.
Đảm bảo kín hoàn toàn: Hạn chế tối đa rò rỉ nước hoặc dung dịch ra ngoài.
Vận hành ổn định ở áp lực cao: Phù hợp với môi trường làm việc nhiều giờ liên tục của bơm tăng áp trục đứng.
Chịu nhiệt tốt: Có thể sử dụng vật liệu phớt bằng ceramic, silicon carbide, tungsten carbide để đáp ứng nước nóng hoặc hệ thống HVAC.
Tuổi thọ cao: Nếu được bôi trơn đầy đủ và lắp đặt đúng kỹ thuật, phớt cơ khí có thể làm việc bền bỉ trong thời gian dài.
Nguyên lý hoạt động của phớt cơ khí trong bơm trục đứng ISG100-250, IRG100-250 dựa trên việc tạo ra bề mặt kín bởi hai vòng ma sát (vòng tĩnh và vòng động) được ép chặt với nhau dưới tác dụng của lò xo và áp suất chất lỏng. Màng chất lỏng siêu mỏng giữa hai vòng này đóng vai trò quyết định: vừa chống rò rỉ, vừa bôi trơn, vừa làm mát. Nhờ vậy, bơm vận hành an toàn, ổn định và hạn chế tối đa thất thoát chất lỏng.
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg100250-luu-luong-100-m3h.html

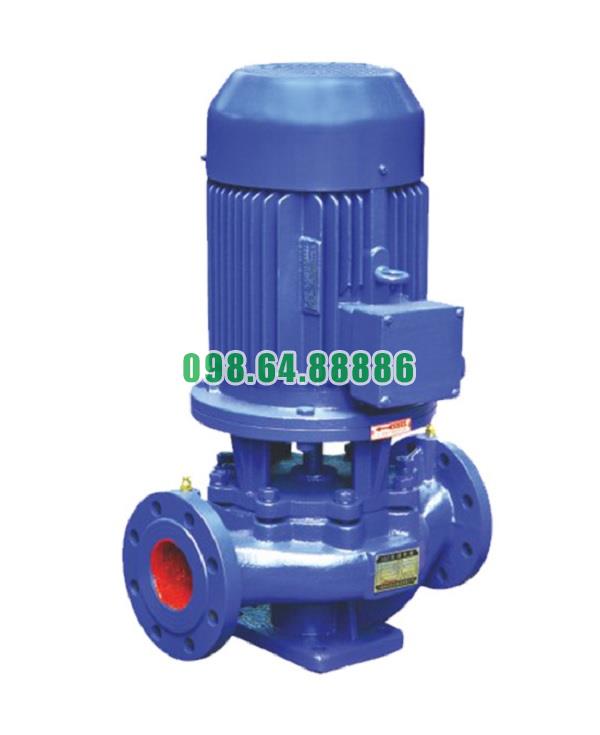

Máy bơm tăng áp trục đứng, bơm lắp thẳng trục đứng ISG100-250, IRG100-250 11kw, 100m3, 20m
19.872.000 VND
