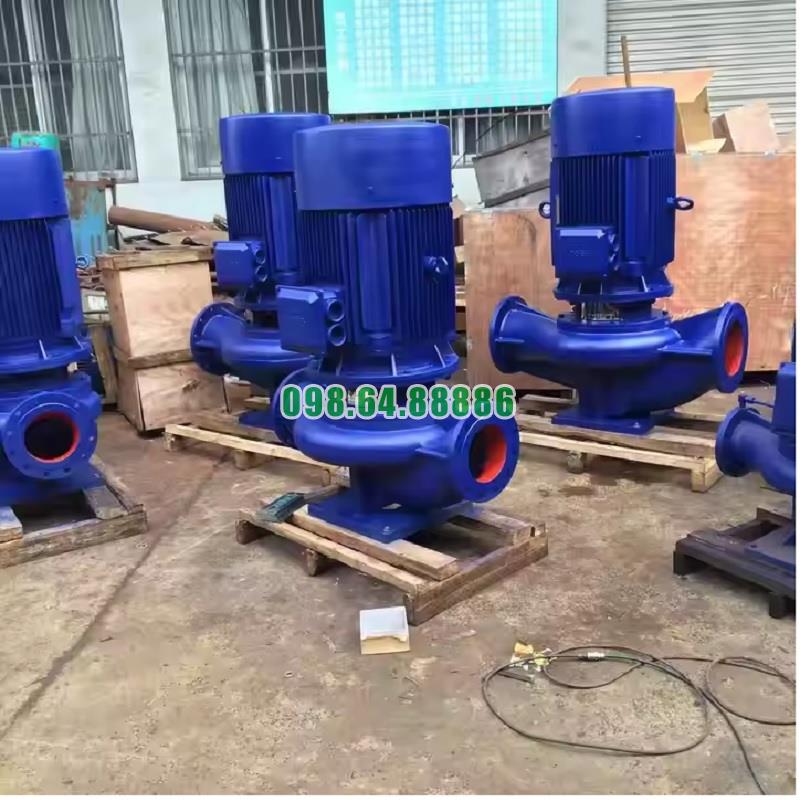

Bơm ly tâm trục đứng, bơm cấp nước trục đứng, bơm đường ống ISG65-125A, IRG65-125A 2.2kw

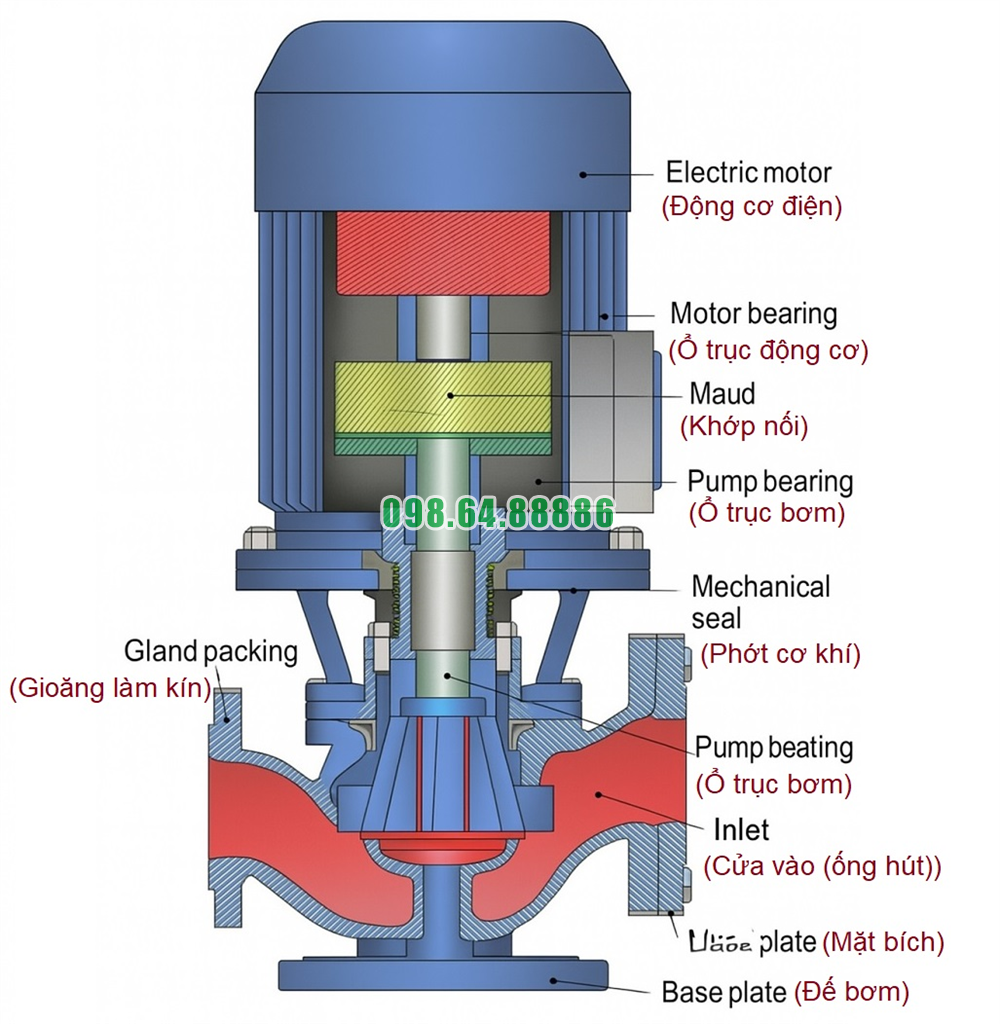

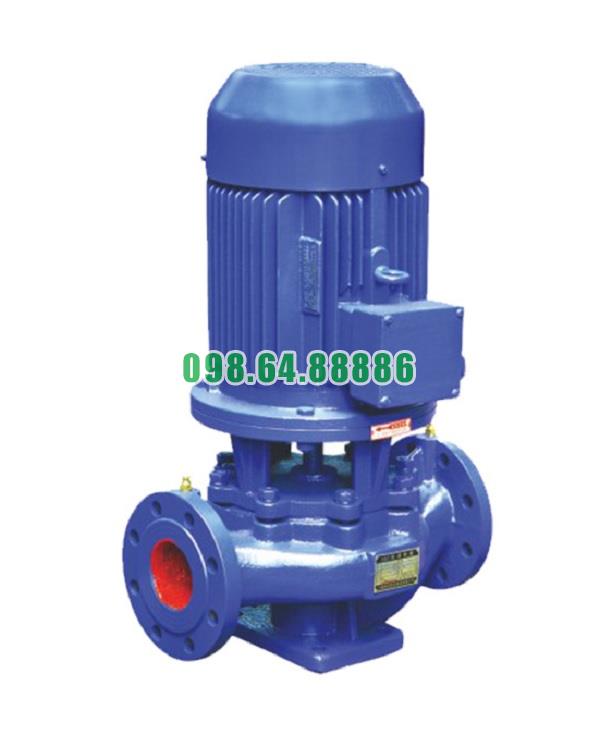

Các Bộ Phận Chính Của Bơm Ly Tâm Trục Đứng Model ISG65-125A, IRG65-125A

Bơm ly tâm trục đứng ISG65-125A, IRG65-125A là dòng bơm thiết kế dạng inline, trục thẳng đứng, chuyên dùng trong hệ thống cấp nước, tăng áp và tuần hoàn. Cấu tạo của bơm bao gồm các bộ phận chính như sau:

Thân bơm (Vỏ bơm)

• Là bộ phận bao quanh toàn bộ khoang công tác của bơm

• Thường được chế tạo bằng gang xám, gang cầu hoặc inox

• Có chức năng chịu áp lực, bảo vệ các bộ phận bên trong và định hình đường dẫn chất lỏng

• Bố trí đầu hút và đầu xả thẳng hàng, giúp lắp đặt dễ dàng vào đường ống

Cánh bơm

• Là bộ phận quay tạo ra lực ly tâm đẩy chất lỏng ra ngoài

• Chất liệu phổ biến: gang, đồng, inox tùy ứng dụng

• Cấu trúc cánh kín hoặc bán kín, tối ưu hóa hiệu suất thủy lực

• Gắn cố định vào trục quay, truyền lực trực tiếp từ động cơ

Trục bơm

• Nối liền giữa động cơ và cánh bơm

• Chất liệu: thép không gỉ SUS304 hoặc SUS420

• Truyền động quay từ mô-tơ đến cánh bơm, đảm bảo sự đồng tâm và cân bằng trong vận hành

• Chịu mô-men xoắn lớn và điều kiện ẩm ướt liên tục

Phớt cơ khí

• Bộ phận ngăn nước rò rỉ ra ngoài tại vị trí tiếp giáp giữa trục quay và thân bơm

• Gồm hai mặt tiếp xúc (mặt tĩnh và mặt động) bằng vật liệu như carbon, gốm, SiC, tungsten carbide

• Làm việc hiệu quả trong môi trường nhiệt độ và áp lực cao

• Góp phần bảo vệ động cơ, đảm bảo an toàn vận hành

Ổ đỡ trục (Bạc đạn)

• Là bộ phận đỡ và định vị trục bơm

• Giúp trục quay trơn tru, giảm ma sát và tăng tuổi thọ

• Sử dụng bạc đạn chất lượng cao, thường của các thương hiệu như SKF, NSK, FAG

• Được bôi trơn bằng mỡ chịu nhiệt hoặc vòng dầu tuần hoàn

Khớp nối (Coupling)

• Kết nối trục bơm với trục động cơ

• Dạng khớp nối mềm đàn hồi, hấp thụ sai lệch trục nhỏ và giảm chấn động

• Đảm bảo truyền lực hiệu quả, giúp máy chạy êm, giảm hư hại cơ khí

Mặt bích hút và xả

• Nối trực tiếp bơm với hệ thống ống hút và ống xả

• Làm từ gang hoặc thép, gia công theo chuẩn DIN, JIS

• Giúp kết nối chắc chắn, chịu được áp lực cao và rung động

Động cơ điện

• Là bộ phận tạo ra mô-men xoắn để làm quay trục bơm

• Sử dụng động cơ điện 3 pha không đồng bộ, cấp bảo vệ IP54 – IP55, cách điện lớp F hoặc H

• Có thể tích hợp biến tần điều tốc, cảm biến áp để điều khiển tự động

• Động cơ được lắp đồng trục với đầu bơm, giúp truyền lực trực tiếp, không cần dây đai

Đế bơm và chân đế

• Là phần giữ cố định toàn bộ cụm bơm

• Gia công từ gang hoặc thép đúc chắc chắn, có lỗ để bắt bu-lông xuống nền

• Thiết kế vững chắc giúp hạn chế rung lắc, bảo vệ an toàn khi vận hành liên tục

Cửa xả khí và cửa kiểm tra

• Được bố trí tại phần đỉnh thân bơm hoặc gần buồng cánh

• Hỗ trợ quá trình mồi nước, xả khí, tránh hiện tượng cavitation (khí thực)

• Cửa kiểm tra giúp theo dõi tình trạng bên trong khoang bơm mà không cần tháo rời toàn bộ

Bơm ly tâm trục đứng model ISG65-125A, IRG65-125A được cấu tạo từ các bộ phận cơ khí chính xác, vật liệu chất lượng cao, bố trí hợp lý để đảm bảo vận hành ổn định, an toàn và hiệu quả cao. Việc nắm rõ từng bộ phận sẽ giúp người sử dụng dễ dàng trong công tác lắp đặt, bảo trì và sửa chữa, đồng thời đảm bảo tuổi thọ lâu dài cho thiết bị.

Cơ chế tạo áp suất của bơm ly tâm trục đứng model ISG65-125A, IRG65-125A

Nguyên lý lực ly tâm – nền tảng tạo áp

Bơm ly tâm trục đứng ISG65-125A và IRG65-125A hoạt động dựa trên nguyên lý lực ly tâm, trong đó năng lượng cơ học từ động cơ được truyền trực tiếp đến trục và cánh bơm. Khi trục quay, cánh bơm quay theo và tạo ra lực ly tâm tác động lên chất lỏng bên trong buồng bơm.

Cơ chế chuyển hóa năng lượng

1. Chất lỏng được hút vào tâm cánh bơm (vùng áp suất thấp) nhờ chênh lệch áp suất giữa đầu vào và vùng trung tâm đang quay.

2. Khi cánh bơm quay, chất lỏng bị văng ra ngoài theo hướng tiếp tuyến với tốc độ cao do tác động của lực ly tâm.

3. Tại vùng mép ngoài của cánh bơm, năng lượng chuyển động của chất lỏng được chuyển thành áp suất thủy tĩnh.

4. Chất lỏng sau đó được dẫn ra khỏi thân bơm qua ống xả, với mức áp suất cao hơn so với lúc đầu vào.

Vai trò của trục đứng trong tạo áp

Với thiết kế trục đứng:

• Dòng nước đi theo phương thẳng đứng từ dưới lên, hạn chế tổn thất năng lượng do chuyển hướng.

• Giúp tối ưu hóa áp suất đầu ra, đặc biệt hữu ích trong các ứng dụng cần đẩy nước lên cao hoặc truyền tải đường ống dài.

• Giảm không gian lắp đặt và tăng hiệu quả truyền lực từ động cơ đến cánh bơm.

Đặc điểm cánh bơm và buồng bơm

• Cánh bơm được thiết kế dạng kín hoặc nửa kín, có cấu trúc cong đặc biệt để tăng khả năng đẩy nước và tối đa hóa áp lực đầu ra.

• Buồng bơm được thiết kế với dạng xoắn ốc (volute), giúp chuyển đổi tối đa động năng thành áp suất và giảm tổn thất thủy lực khi nước đi vào ống xả.

Tạo áp liên tục và ổn định

Nhờ nguyên lý ly tâm và thiết kế đồng trục giữa động cơ và bơm, bơm ISG65-125A và IRG65-125A có khả năng:

• Tạo áp suất ổn định, không bị gián đoạn

• Hạn chế hiện tượng búa nước trong hệ thống ống dẫn

• Hoạt động êm ái, không gây xung áp hoặc rung lắc lớn như một số loại bơm khác




Cơ chế tạo áp suất của bơm ly tâm trục đứng ISG65-125A, IRG65-125A là sự kết hợp hài hòa giữa nguyên lý lực ly tâm, thiết kế trục đứng đồng trục và hình dạng cánh bơm tối ưu, từ đó cho phép tạo ra áp lực cao, lưu lượng ổn định và hiệu suất truyền động vượt trội trong các ứng dụng cấp nước công nghiệp, tòa nhà, hoặc hệ thống kỹ thuật hiện đại
