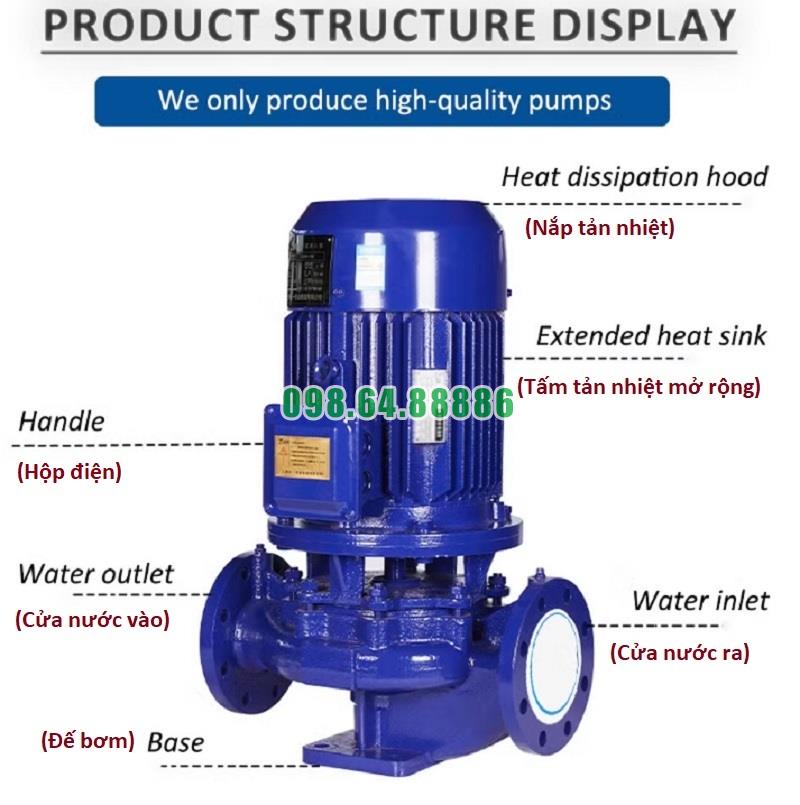

Thân bơm là bộ phận chính bao quanh cánh bơm và tạo ra khoang bơm nơi lưu chất được hút vào và đẩy ra. Vật liệu thường dùng là gang xám HT200 hoặc inox 304 tùy môi trường ứng dụng. Thân bơm có thiết kế dạng xoắn ốc, giúp hướng dòng chảy hiệu quả và giảm tổn thất thủy lực. Hai mặt bích hút và xả được bố trí đồng trục – inline, giúp kết nối trực tiếp với đường ống, tiết kiệm không gian và giảm phụ kiện lắp đặt.
Cánh bơm gắn trên trục quay, là bộ phận tạo ra năng lượng ly tâm để đẩy chất lỏng. Tùy ứng dụng, cánh có thể làm bằng đồng, inox, gang hợp kim. Thiết kế thường là cánh kín hoặc nửa kín, có số cánh từ 4 đến 6, tạo dòng chảy ổn định và nâng cao hiệu suất thủy lực. Cánh được gia công chính xác, cân bằng động, giảm rung lắc khi quay ở tốc độ cao.
Trục bơm là trục thép truyền lực từ động cơ đến cánh bơm, thường chế tạo từ thép hợp kim C45 hoặc thép không gỉ SUS304/SUS316. Trục có độ cứng cao, chống xoắn, được mài nhẵn và kiểm tra đồng tâm nhằm giảm ma sát và mài mòn tại các vị trí tiếp xúc với vòng bi và phớt.
Phớt cơ khí được lắp tại vị trí trục xuyên qua thân bơm, đảm bảo làm kín tuyệt đối, không để lưu chất rò rỉ ra ngoài. Phớt thường làm từ graphite – ceramic – inox – cao su chịu nhiệt (NBR hoặc EPDM), có độ bền cao. Dễ tháo lắp và thay thế khi cần bảo trì.
Hệ vòng bi giúp đỡ và cố định trục khi quay, giảm ma sát và chống rung. Vòng bi được lắp ở cả hai đầu trục, thường là loại bạc đạn kín, có tra mỡ hoặc dầu bôi trơn. Hộp vòng bi có nắp che bụi, vòng chặn dầu, giúp ngăn tạp chất từ môi trường bên ngoài.
Đế bơm là bộ phận chịu lực, được đúc liền khối bằng gang hoặc thép, có chân đỡ gắn bulông chắc chắn, giúp giữ vững toàn bộ cụm bơm – động cơ. Mặt đế có các lỗ bắt bulông định vị, có thể lắp trực tiếp xuống nền hoặc lên bệ móng.

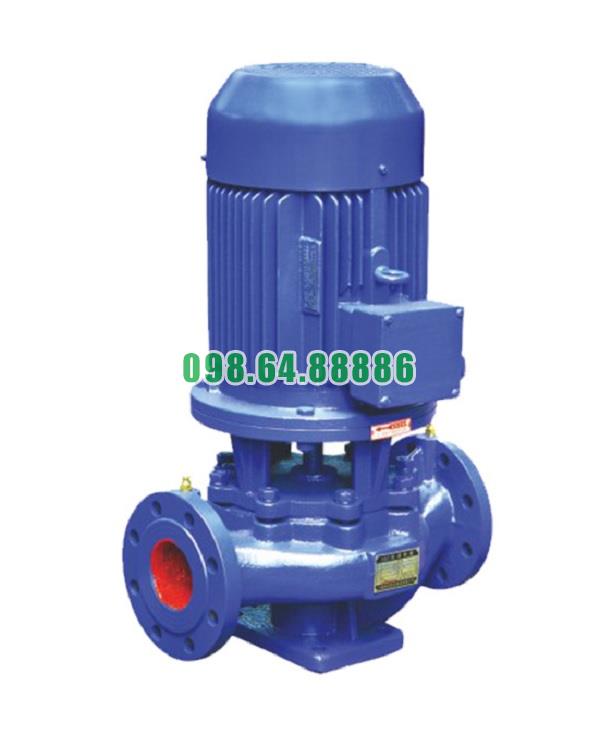

Bơm ISG65-160 và IRG65-160 sử dụng động cơ điện 3 pha, tốc độ quay tiêu chuẩn 2900 vòng/phút, cấp bảo vệ IP54/IP55. Động cơ được gắn thẳng đứng lên thân bơm, trục motor nối trực tiếp với trục bơm, truyền lực không qua khớp nối, giảm thất thoát năng lượng và rung động.
Cổng hút và xả của bơm được đặt cùng phương, đồng trục, theo kiểu inline, chuẩn mặt bích DN65, áp lực làm việc tối đa 1.6 MPa. Mặt bích có vòng đệm kín và lỗ bulông tiêu chuẩn, dễ dàng lắp ráp với hệ thống ống hiện có
Model ISG65-160 và IRG65-160 được thiết kế dựa trên tiêu chuẩn ISO 2858 về kích thước và hình học của bơm ly tâm. Điều này giúp đảm bảo khả năng thay thế linh kiện, đồng bộ phụ tùng và dễ dàng kết nối với hệ thống đường ống có sẵn.
Mặt bích kết nối của bơm tuân theo tiêu chuẩn GB/T 17241.6 hoặc tương đương ISO 7005, đảm bảo độ kín, khả năng chịu áp suất và dễ dàng lắp đặt, tháo lắp.
Cánh bơm và buồng bơm được thiết kế theo nguyên lý thủy lực hiện đại, áp dụng chuẩn CFD (Computational Fluid Dynamics) nhằm tối ưu hóa lưu lượng và hạn chế tổn thất cột áp, từ đó nâng cao hiệu suất toàn bộ máy.
Toàn bộ thân bơm được chế tạo từ gang xám hoặc gang cầu FCD, đạt chuẩn GB/T 9439 về vật liệu đúc cơ khí, có khả năng chịu áp suất cao và chống ăn mòn tốt trong môi trường nước sạch hoặc nước nóng.
Trục bơm được làm bằng thép không gỉ AISI 304 hoặc 420, đáp ứng tiêu chuẩn ASTM A276, đảm bảo độ bền cơ học và khả năng chống mài mòn trong điều kiện vận hành liên tục.
Phớt cơ khí sử dụng vật liệu chịu mài mòn cao như Carbon – Ceramic, Silicon Carbide – Graphite, được sản xuất theo tiêu chuẩn DIN 24960, phù hợp với môi trường nước có nhiệt độ và áp suất cao.
Model ISG65-160 và IRG65-160 phải đáp ứng yêu cầu hiệu suất theo tiêu chuẩn GB/T 5657-2013 (bơm ly tâm – phương pháp thử nghiệm hiệu suất thủy lực), đảm bảo khả năng vận hành tiết kiệm năng lượng, đạt hiệu suất tổng thể cao từ 60% trở lên.
Động cơ đi kèm đạt tiêu chuẩn hiệu suất năng lượng cấp cao IE2 hoặc IE3, theo tiêu chuẩn IEC 60034-30, giúp giảm tổn hao điện năng trong quá trình vận hành.
Tốc độ quay định danh 2900 vòng/phút, độ lệch cánh cho phép nằm trong giới hạn theo ISO 9906, đảm bảo độ chính xác gia công và cân bằng động tốt.
Động cơ được thiết kế đạt cấp bảo vệ IP55 hoặc IP56, chống bụi và nước, phù hợp sử dụng trong môi trường công nghiệp hoặc khu vực có độ ẩm cao.
Cấp cách điện của động cơ đạt mức F hoặc H, đảm bảo khả năng chịu nhiệt cho cả model dùng nước nóng IRG65-160.
Bơm được kiểm tra áp suất vỏ theo tiêu chuẩn GB/T 3216, với mức áp suất thử vượt 1.5 lần áp suất làm việc danh định để đảm bảo an toàn vận hành.
Tất cả sản phẩm đều phải vượt qua bài kiểm tra rung theo ISO 10816-1 để đảm bảo không gây ảnh hưởng đến kết cấu đường ống hoặc các thiết bị lân cận khi vận hành lâu dài.
Độ rung của bơm được giới hạn trong phạm vi cho phép theo ISO 10816, phù hợp với yêu cầu vận hành êm, không gây tiếng ồn lớn trong các công trình dân dụng hoặc thương mại.
Mức độ tiếng ồn dưới 75 dB(A) ở khoảng cách 1 mét, bảo đảm không gây ảnh hưởng đến sức khỏe người vận hành và môi trường xung quanh.
Trước khi xuất xưởng, mỗi máy bơm phải trải qua thử nghiệm áp lực, kiểm tra hiệu suất, đo độ kín trục và kiểm tra điện trở cách điện theo quy trình nghiêm ngặt của nhà sản xuất và các tiêu chuẩn quốc gia.
Tất cả các kết quả thử nghiệm được ghi nhận trong phiếu kiểm tra chất lượng, kèm theo chứng nhận xuất xưởng và hồ sơ kỹ thuật đầy đủ, đảm bảo khả năng truy xuất nguồn gốc và minh bạch thông số sản phẩm.
Bơm ly tâm trục đứng inline ISG65-160 và IRG65-160 được sản xuất và kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế và quốc gia từ thiết kế, vật liệu, hiệu suất cho đến an toàn. Các tiêu chuẩn này bảo đảm máy bơm vận hành hiệu quả, bền bỉ, tiết kiệm năng lượng và phù hợp với yêu cầu kỹ thuật của các công trình dân dụng, công nghiệp, cấp nước và xử lý nhiệt. Đây là lựa chọn đáng tin cậy cho các hệ thống đòi hỏi độ ổn định và chất lượng cao
