Thiết Kế Tiêu Chuẩn Cho Bơm Inline Model ISG65-250, IRG65-250

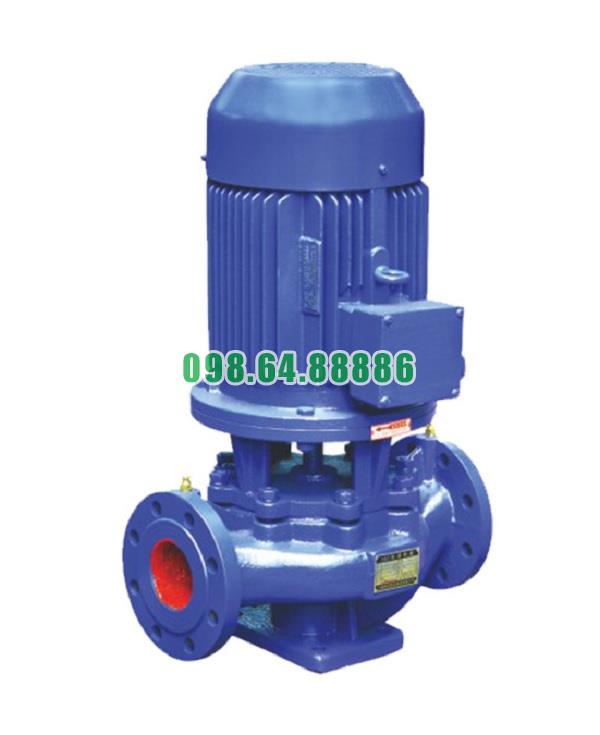

Cấu Trúc Đồng Trục Dạng Inline (Hút – Xả Thẳng Hàng)

Bơm ISG65-250 và IRG65-250 được thiết kế theo kiểu inline, tức là cổng hút và xả nằm thẳng hàng trên cùng một trục ngang. Thiết kế này đem lại nhiều lợi ích về mặt lắp đặt và vận hành:

• Tiết kiệm không gian, phù hợp với các hệ thống đường ống lắp sẵn.

• Hạn chế tổn thất áp suất do dòng chảy không bị đổi hướng đột ngột.

• Dễ tích hợp với hệ thống tự động hóa và điều khiển từ xa.

Kết Nối Mặt Bích Tiêu Chuẩn

• Bơm sử dụng mặt bích chuẩn ISO hoặc DIN, cho phép lắp đặt nhanh chóng vào đường ống hiện hữu.

• Đường kính danh định DN65 (65mm) cho cả cửa hút và cửa xả, phù hợp với nhiều ứng dụng dân dụng và công nghiệp.

• Khoảng cách tâm lỗ bu lông chính xác, đảm bảo độ khít và an toàn cao khi vận hành ở áp lực lớn.

Thiết Kế Trục Đứng Động Cơ Liền Bơm

• Cấu trúc động cơ lắp trực tiếp trên trục bơm, không cần sử dụng khớp nối trung gian.

• Giảm độ lệch tâm, tăng hiệu suất truyền động, hạn chế rung lắc trong quá trình làm việc.

• Chiều cao tổng thể vừa phải, thuận tiện khi lắp đặt trong không gian hạn chế chiều ngang nhưng có trần cao như phòng kỹ thuật, tầng hầm, trạm bơm cứu hỏa.

Khung Bệ Và Chân Đế Tiêu Chuẩn

• Bơm được trang bị chân đế bằng gang đúc hoặc thép hàn dày, giúp cố định chắc chắn trên nền.

• Thiết kế có lỗ bắt bu lông theo tiêu chuẩn, chống rung và hạn chế dịch chuyển khi máy vận hành ở công suất cao.

Động Cơ Điện Tiêu Chuẩn Quốc Tế

• Sử dụng động cơ IE2 hoặc IE3 theo tiêu chuẩn tiết kiệm năng lượng quốc tế.

• Cấp bảo vệ IP54 – IP55, chống bụi và chống nước nhẹ.

• Điện áp phổ biến: 380V/3 pha/50Hz, phù hợp với hệ thống điện công nghiệp Việt Nam.

• Có thể tích hợp biến tần điều khiển tốc độ, tăng hiệu suất làm việc và bảo vệ hệ thống.

Tiêu Chuẩn An Toàn Và Hiệu Năng

• Vật liệu cấu tạo đạt tiêu chuẩn quốc tế về an toàn và độ bền như:

  • Thân bơm: gang cầu hoặc inox 304/316

  • Trục bơm: SUS304 hoặc SUS420

  • Cánh bơm: đồng, gang hoặc inox

• Phớt cơ khí chống rò rỉ sử dụng vật liệu ceramic, graphite hoặc silicon carbide, đáp ứng yêu cầu vận hành liên tục với áp suất cao.

• Bề mặt sơn phủ epoxy hoặc PU cao cấp, bảo vệ bơm khỏi ăn mòn do môi trường ẩm ướt.

Khả Năng Dễ Bảo Trì Theo Tiêu Chuẩn Module

• Các bộ phận như: bánh công tác, trục, phớt cơ khí có thể tháo rời từng module riêng biệt mà không cần tháo toàn bộ bơm khỏi đường ống.

• Đáp ứng tiêu chuẩn dễ sửa chữa – nhanh thay thế, giúp giảm thời gian dừng máy và chi phí vận hành.

Tương Thích Với Hệ Thống Tự Động Hóa

• Có thể kết nối với:

  • Cảm biến áp suất, cảm biến dòng chảy, cảm biến nhiệt độ

  • Tủ điều khiển PLC

  • Biến tần điều tốc

• Đáp ứng yêu cầu vận hành thông minh theo tiêu chuẩn kỹ thuật tòa nhà hiện đại hoặc hệ thống công nghiệp 4.0.

Model ISG65-250 và IRG65-250 sở hữu thiết kế inline tiêu chuẩn, gọn gàng, dễ lắp đặt, dễ bảo trì và tương thích với các yêu cầu kỹ thuật hiện đại. Tất cả các chi tiết cấu tạo, kích thước kết nối, vật liệu chế tạo và giải pháp kỹ thuật đều được thiết kế theo tiêu chuẩn quốc tế, mang lại hiệu suất cao, độ bền vượt trội và tính ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật và công nghiệp

Hiểu Rõ Nguyên Lý Làm Việc Của Bơm Inline Model ISG65-250, IRG65-250

1. Tổng Quan Nguyên Lý Hoạt Động

Bơm inline model ISG65-250 và IRG65-250 là dòng bơm ly tâm trục đứng, hoạt động dựa trên nguyên lý lực ly tâm để di chuyển chất lỏng. Khi trục bơm được động cơ truyền động quay, cánh bơm quay theo tốc độ cao sẽ tạo ra lực ly tâm, từ đó hút nước vào tâm cánh bơm và đẩy ra ngoài theo phương tiếp tuyến, tạo ra áp suất đẩy chất lỏng đi qua hệ thống.

Đặc điểm "inline" tức là đầu hút và đầu xả nằm trên cùng một đường thẳng, giúp dòng chảy đi qua bơm một cách trực tiếp và liên tục, không bị thay đổi hướng dòng, từ đó tối ưu hiệu suất dòng chảy và giảm tổn thất áp suất.

2. Các Bước Hoạt Động Cụ Thể

Bước 1: Khởi động động cơ

• Động cơ điện truyền lực trực tiếp đến trục bơm theo phương thẳng đứng.

• Trục bơm quay kéo theo cánh bơm bên trong buồng bơm quay theo.

Bước 2: Hút nước vào tâm cánh bơm

• Khi cánh bơm quay, tạo ra vùng áp suất thấp ở tâm cánh, khiến chất lỏng từ đầu hút (phía dưới bơm) được hút vào tự nhiên nhờ chênh lệch áp suất.

Bước 3: Tạo lực ly tâm và tăng vận tốc dòng nước

• Nước được gia tốc bởi chuyển động quay của cánh bơm, tạo ra vận tốc dòng chảy lớn khi ra khỏi rìa cánh bơm.

Bước 4: Chuyển đổi vận tốc thành áp suất

• Dòng nước tốc độ cao đi vào buồng khuếch tán (volute) – nơi có thiết kế mở rộng để giảm vận tốc dòng chảy và tăng áp suất.

• Đây là quá trình then chốt giúp bơm tăng áp và đẩy chất lỏng ra đầu xả với lực mạnh hơn.

Bước 5: Đẩy nước ra hệ thống

• Dòng nước áp lực cao chảy ra khỏi đầu xả, đi vào hệ thống đường ống và cung cấp cho các thiết bị tiêu thụ hoặc các tầng cao.

3. Vai Trò Thiết Kế Đồng Trục Inline

Tối ưu đường dẫn dòng chảy

• Đầu hút và đầu xả trên cùng một trục thẳng hàng, giúp dòng nước không bị đổi hướng như các loại bơm truyền thống.

• Điều này giúp giảm thất thoát áp suất, tăng hiệu quả truyền tải.

Tăng độ ổn định khi vận hành

• Kết cấu đồng tâm giữa động cơ – trục – cánh bơm giảm rung, tăng tuổi thọ và giảm hao mòn cơ học.

Tiết kiệm diện tích và dễ lắp đặt

• Thiết kế thẳng đứng, nhỏ gọn, thích hợp đặt tại tầng hầm, trạm bơm kỹ thuật hoặc khu vực chật hẹp.

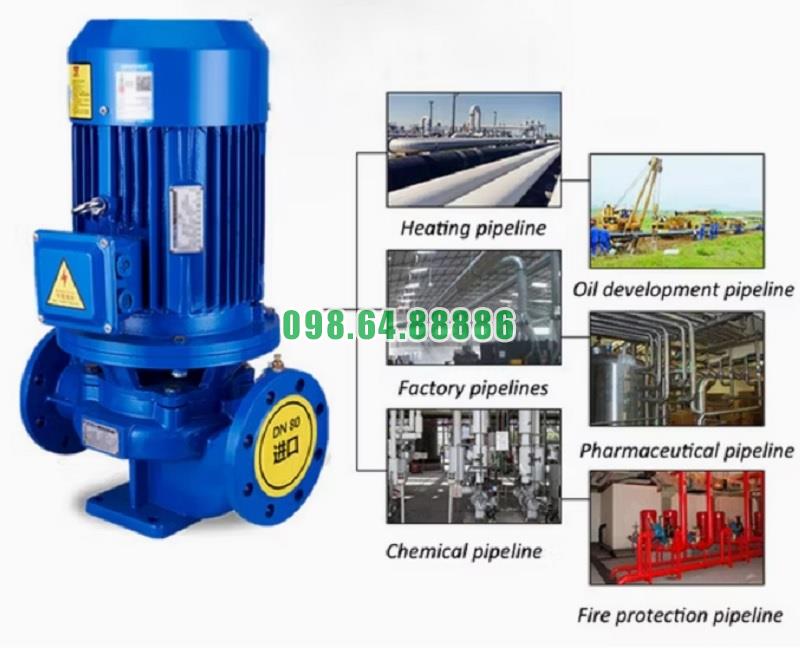

Nguyên lý làm việc của bơm inline model ISG65-250, IRG65-250 là sự kết hợp thông minh giữa nguyên lý ly tâm truyền thống và thiết kế hiện đại inline, giúp tối ưu hóa hiệu suất truyền tải nước, tạo áp lực ổn định và vận hành tiết kiệm. Đây là giải pháp bơm đáng tin cậy trong các hệ thống cấp nước sinh hoạt, công nghiệp và HVAC hiện đại

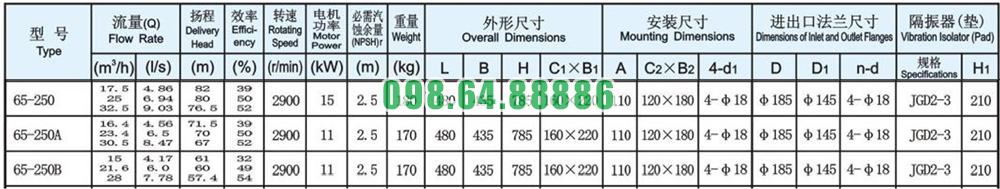

Thông số kỹ thuật và kích thước bơm model ISG65-250
