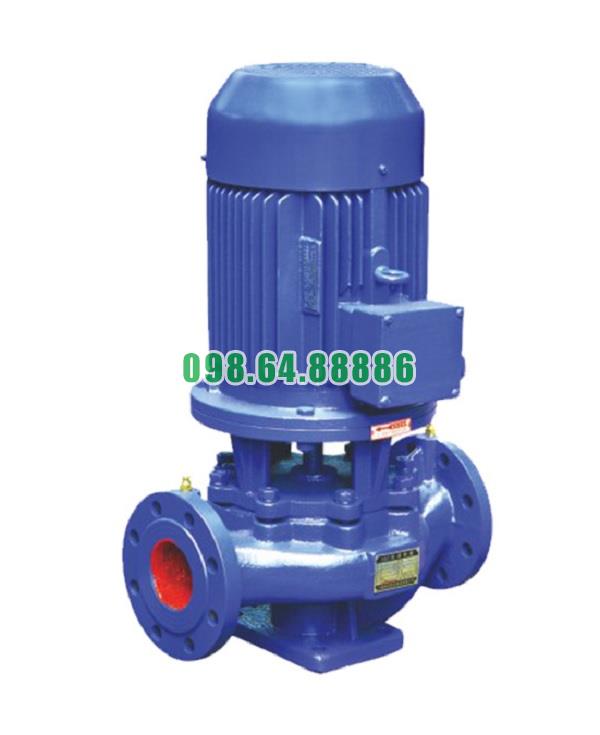

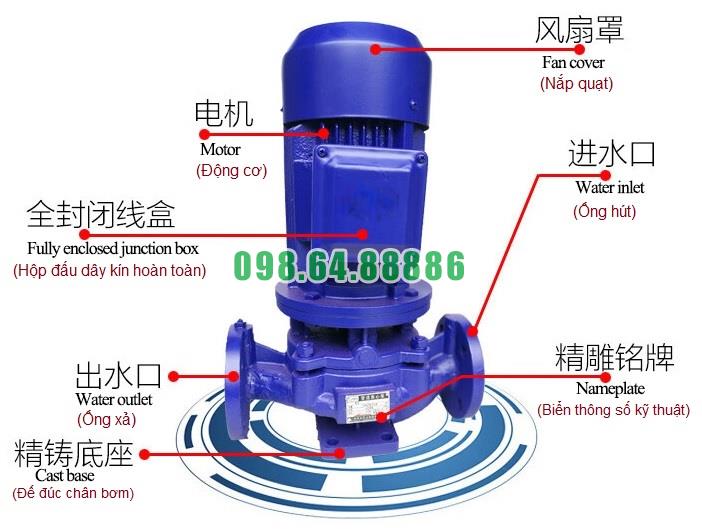

Bơm lùa trục đứng model ISG65-160B, IRG65-160B là dòng bơm ly tâm kiểu inline (hút – xả đồng trục) được thiết kế hiện đại, nhỏ gọn, dễ lắp đặt và vận hành trong nhiều hệ thống kỹ thuật công nghiệp và dân dụng. Cấu tạo tổng thể của bơm bao gồm các bộ phận chính sau:
Chức năng: Bao bọc buồng bơm, chịu toàn bộ áp lực chất lỏng bên trong, bảo vệ các chi tiết vận hành.
Vật liệu: Gang xám, gang cầu, inox 304 hoặc 316 tùy vào môi trường làm việc.
Đặc điểm: Thiết kế hai mặt bích hút và xả thẳng hàng, thuận tiện kết nối đường ống.
Chức năng: Tạo lực ly tâm để hút và đẩy chất lỏng.
Vật liệu: Đồng, inox đúc hoặc thép hợp kim.
Đặc điểm: Dạng cánh kín đơn tầng, được cân bằng động chính xác, giúp giảm rung và tăng hiệu suất thủy lực.
Chức năng: Truyền chuyển động từ động cơ đến cánh bơm.
Vật liệu: Inox 420 hoặc SUS431 chống ăn mòn, chống cong vênh.
Đặc điểm: Được gia công với độ đồng tâm cao, giảm ma sát và tăng tuổi thọ vận hành.
Chức năng: Cung cấp nguồn lực quay cho trục bơm.
Loại: Động cơ điện 3 pha, gắn trực tiếp lên thân bơm theo kiểu trục liền.
Đặc điểm: Công suất từ 2.2kW trở lên, tùy vào yêu cầu cột áp và lưu lượng. Đạt tiêu chuẩn IP55, cách nhiệt cấp F.
Chức năng: Làm kín tại điểm tiếp xúc giữa trục quay và thân bơm, ngăn rò rỉ chất lỏng.
Vật liệu: Ceramic – graphite, silicon carbide – inox, cao su NBR/Viton.
Đặc điểm: Chịu được nhiệt độ và áp suất cao, dễ thay thế khi bảo trì.
Chức năng: Thu và điều hướng dòng nước ra khỏi cánh bơm đến đầu xả.
Đặc điểm: Thiết kế giúp giảm hao tổn năng lượng, duy trì áp lực ổn định.
Chức năng: Đỡ trục quay, giảm ma sát khi vận hành.
Vật liệu: Thép hợp kim, bôi trơn bằng mỡ hoặc dầu chuyên dụng.
Đặc điểm: Gia công chính xác, giảm tiếng ồn và rung động.
Chức năng: Kết nối đường ống vào và ra.
Tiêu chuẩn: JIS, DIN hoặc ANSI tùy yêu cầu lắp đặt.
Đặc điểm: Gia công kín khít, tránh rò rỉ, chịu áp lực cao.
Chức năng: Giữ cố định toàn bộ thân bơm và động cơ trên nền móng.
Vật liệu: Gang hoặc thép sơn chống gỉ.
Đặc điểm: Chắc chắn, giúp giảm rung, tạo sự ổn định trong vận hành.
Chức năng: Chống ăn mòn từ môi trường bên ngoài (ẩm, hóa chất, hơi nước).
Loại sơn: Epoxy công nghiệp hoặc sơn tĩnh điện.
Đặc điểm: Bền màu, chống bong tróc, tăng tuổi thọ thiết bị.
Cấu tạo tổng thể của bơm lùa model ISG65-160B, IRG65-160B được thiết kế theo nguyên lý tối giản nhưng hiệu quả cao. Các bộ phận đều có thể tháo lắp dễ dàng, thuận tiện cho việc kiểm tra, bảo trì. Nhờ sự đồng bộ về kết cấu và vật liệu, bơm hoạt động ổn định trong thời gian dài, phù hợp cho cả môi trường công nghiệp và dân dụng, từ cấp nước đến xử lý nhiệt – lạnh – chữa cháy – tuần hoàn. Đây là dòng bơm mang tính ứng dụng cao và có độ bền vượt trội trong phân khúc bơm tăng áp công suất trung bình
Chức năng: Ngăn dòng nước chảy ngược khi bơm ngừng hoạt động, tránh hiện tượng búa nước và bảo vệ phớt cơ khí
Vị trí lắp đặt: Ngay sau đầu xả của bơm
Loại khuyến nghị: Van một chiều lá lật, van một chiều lò xo dạng đĩa cho hệ thống áp cao
Chức năng: Ngắt dòng nước để phục vụ bảo trì, sửa chữa bơm hoặc đường ống
Vị trí lắp đặt: Trên cả đường hút và đường xả của bơm
Loại khuyến nghị: Van bướm tay gạt (dễ thao tác, tiết kiệm chi phí), van cửa cho hệ thống cần độ kín cao
Chức năng: Ổn định áp suất trong hệ thống, bảo vệ các thiết bị đầu cuối khi có biến động lưu lượng
Ứng dụng mở rộng: Khi bơm hoạt động cùng biến tần hoặc hệ thống điều khiển trung tâm, van điều áp giúp tăng độ chính xác
Chức năng: Hấp thụ rung động, co giãn nhiệt, tránh ảnh hưởng đến thân bơm và đường ống
Vị trí lắp đặt: Giữa mặt bích bơm và đường ống (cả hút và xả)
Loại khuyến nghị: Khớp nối cao su có lớp lưới thép, hoặc khớp nối inox cho môi trường áp lực cao
Chức năng: Theo dõi áp suất đầu ra và đầu vào của bơm để kiểm soát vận hành
Vị trí lắp đặt: Trên đường ống xả (và có thể thêm ở đường hút)
Lưu ý: Nên sử dụng loại đồng hồ có dải đo phù hợp với thông số bơm (áp từ 0–10 bar hoặc cao hơn)
Chức năng: Loại bỏ rác, cặn lớn hoặc dị vật trước khi vào bơm, bảo vệ cánh bơm và phớt
Vị trí lắp đặt: Trên đường hút, trước van khóa
Loại khuyến nghị: Strainer gang có nắp vệ sinh định kỳ, hoặc lưới lọc inox dạng rổ
Chức năng: Kết nối chặt giữa bơm và đường ống, đảm bảo không rò rỉ
Vật liệu: Mặt bích bằng gang, thép hoặc inox; gioăng cao su EPDM hoặc PTFE chịu nhiệt
Tiêu chuẩn kết nối: Nên dùng theo chuẩn BS hoặc JIS tùy theo hệ thống
Chức năng: Cố định chắc chắn bơm với mặt bích, khung móng
Lưu ý: Sử dụng đúng độ dài, cấp bền và mạ kẽm/inox để tránh gỉ sét
Cảm biến áp suất: Kết nối với biến tần để điều khiển tốc độ bơm
Công tắc dòng chảy (Flow switch): Giúp ngắt bơm khi không có lưu lượng, tránh cháy khô
Bộ cách ly rung (đế cao su chống rung): Giảm truyền rung đến kết cấu nhà hoặc nền móng
Bộ lọc hút chống khí thực (Anti-vortex): Đặc biệt hữu ích nếu bơm hút từ bể hở có mức nước dao động
https://vietnhat.company/may-bom-bom-lua-bom-truc-dung-inline-bom-tang-ap-isg65160b-irg65160b-3kw-216-m3-24m.html
Bơm lùa, bơm đa tầng cánh đứng, bơm đường ống ISG65-160B, IRG65-160B, 3kw
7.689.600 VND
