Sự an toàn được đặt lên hàng đầu trong thiết kế Bơm dầu truyền nhiệt RY65-50-160 thể hiện rõ qua kết cấu chịu áp, hệ thống làm kín, cơ chế tản nhiệt và các yêu cầu kiểm soát nhiệt trong quá trình vận hành. Đây là dòng bơm chuyên dùng cho dầu truyền nhiệt có nhiệt độ cao, vì vậy nhiều chi tiết được thiết kế nhằm hạn chế rò rỉ, rung động và các nguy cơ phát sinh khi làm việc với dầu nóng.
Theo tài liệu kỹ thuật, dòng RY được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Một trong những yếu tố an toàn quan trọng của Bơm dầu truyền nhiệt RY65-50-160 là thiết kế chịu áp của thân và các vị trí kết nối.
Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Thiết kế này giúp các vị trí trực tiếp chịu áp lực của dầu truyền nhiệt có cơ sở kỹ thuật rõ ràng, góp phần nâng cao độ ổn định của cụm bơm khi làm việc trong hệ thống tuần hoàn dầu nóng.
An toàn của bơm dầu truyền nhiệt phụ thuộc rất lớn vào khả năng hạn chế dầu nóng thoát ra ngoài tại khu vực trục.
Bơm RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cấu tạo làm kín này tập trung bảo vệ khu vực trục bơm, nơi dễ phát sinh rò rỉ trong quá trình trục quay liên tục. Đối với RY65-50-160, đây là chi tiết có ý nghĩa trực tiếp đối với an toàn vận hành vì môi chất bên trong có thể ở nhiệt độ rất cao.
Một đặc điểm đáng chú ý khác là dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Theo nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản hơn, đồng thời vẫn bảo đảm độ an toàn và độ tin cậy.
Việc giảm bớt hệ thống làm mát phụ trợ cũng giúp kết cấu tổng thể của bơm đơn giản hơn, hạn chế thêm các điểm kết nối và thiết bị phụ quanh cụm máy.
Bơm dầu truyền nhiệt RY65-50-160 được lắp đồng tâm với động cơ trên cùng một bệ máy và truyền động qua khớp nối mềm.
Để bảo đảm an toàn, tài liệu yêu cầu sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Căn chỉnh chính xác giúp hạn chế rung động, ma sát rôto và tải bất thường tác động lên ổ bi cũng như cụm làm kín.
Một nguyên tắc an toàn quan trọng trong thiết kế lắp đặt RY65-50-160 là không để trọng lượng đường ống tác động trực tiếp lên bơm.
Tài liệu quy định đường ống hút và đường ống đẩy phải có giá đỡ hoặc treo độc lập, không để tải trọng đường ống truyền lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp tránh gây biến dạng tại mặt bích, lệch tâm cụm bơm hoặc phát sinh ứng suất cơ học không cần thiết.
Do RY65-50-160 làm việc với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ trước khi khởi động.
Các giới hạn được quy định gồm:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp các chi tiết của bơm giãn nở ổn định hơn, hạn chế tác động của thay đổi nhiệt độ đột ngột lên thân bơm, trục và bộ phận làm kín.
Tài liệu cũng đưa ra giới hạn rõ ràng về rung động của bơm.
Trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm. Nếu xuất hiện rung động bất thường, phải tiến hành kiểm tra ngay.
Giới hạn này giúp người vận hành có cơ sở theo dõi tình trạng thiết bị và phát hiện sớm các dấu hiệu bất thường liên quan đến trục, ổ bi hoặc độ đồng tâm.
Một yếu tố an toàn khác là bơm phải luôn có đủ dầu truyền nhiệt trước khi khởi động.
Tài liệu yêu cầu phải mồi đầy môi chất vào thân bơm và loại bỏ không khí trước khi vận hành.
Đồng thời, bơm không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc ở lưu lượng thấp, cần sử dụng đường hồi bypass hoặc lựa chọn bơm phù hợp hơn.
Đối với Bơm dầu truyền nhiệt RY65-50-160, quy trình dừng máy cũng được kiểm soát nhằm bảo đảm an toàn.
Tài liệu quy định chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó phải đóng từ từ van xả và để rôto giảm tốc tự nhiên, không hãm đột ngột.
Quy trình này giúp hạn chế hiện tượng dầu nóng tồn đọng và tránh tác động cơ học đột ngột lên cụm rôto.
Sự an toàn được đặt lên hàng đầu trong thiết kế Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua nhiều yếu tố liên quan trực tiếp đến môi trường dầu nóng: bộ phận chịu áp cấp 16 bar, cụm làm kín bằng bộ chèn kết hợp phớt dầu chịu nhiệt, cơ chế tản nhiệt tự nhiên, yêu cầu căn chỉnh đồng tâm chính xác và kiểm soát chặt chẽ quá trình gia nhiệt.
Bên cạnh đó, các quy định về rung động, lưu lượng tối thiểu, giá đỡ đường ống và nhiệt độ khi dừng bơm giúp giảm nguy cơ phát sinh sự cố trong quá trình vận hành. Đây là những đặc điểm cho thấy yếu tố an toàn được chú trọng xuyên suốt trong thiết kế và sử dụng Bơm dầu truyền nhiệt RY65-50-160.
Điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 nằm ở cách bố trí dòng chảy rõ ràng và phù hợp với kết cấu bơm ly tâm. Theo tài liệu kỹ thuật dòng RY, cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng. Cách bố trí này tạo đường dẫn dầu hợp lý từ đầu hút vào bánh công tác và từ bánh công tác ra đường ống xả.
Cửa hút của Bơm dầu truyền nhiệt RY65-50-160 nằm theo hướng trục của bơm. Đây là đặc điểm quan trọng trong cấu tạo đầu hút của dòng RY.
Dầu tải nhiệt từ đường ống hút đi vào bơm theo phương gần trùng với trục quay, sau đó tiến vào khu vực trung tâm của bánh công tác.
Cách bố trí cửa hút hướng trục giúp dòng dầu được dẫn trực tiếp về khu vực đầu vào của bánh công tác mà không cần đổi hướng quá nhiều ngay trước khi vào bơm.
Đây là cấu trúc phù hợp với nguyên lý làm việc của bơm ly tâm, trong đó dầu được đưa vào vùng tâm bánh công tác trước khi nhận năng lượng và chuyển động ra phía ngoài.
Khác với cửa hút, cửa xả của RY65-50-160 được bố trí hướng tâm và theo phương thẳng đứng.
Sau khi dầu nhận năng lượng từ bánh công tác, dòng dầu được đưa ra phía ngoài và dẫn tới cửa xả nằm phía trên thân bơm.
Bánh công tác tạo chuyển động ly tâm, đưa dầu từ tâm ra chu vi. Vì vậy, bố trí cửa xả theo hướng tâm phù hợp với hướng chuyển động của dòng dầu sau khi rời bánh công tác.
Cấu tạo này tạo nên đường chảy đặc trưng:
Cửa hút hướng trục → bánh công tác → cửa xả hướng tâm thẳng đứng.
Một trong những điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 là hai cửa không bố trí cùng một phương.
Cửa hút: hướng trục.
Cửa xả: hướng tâm.
Hướng cửa xả: thẳng đứng lên phía trên.
Cách bố trí này giúp phân chia rõ ràng đường dầu đi vào và đường dầu đi ra khỏi thân bơm.
Do cửa hút được đặt theo hướng trục nên dầu có thể đi trực tiếp vào tâm bánh công tác.
Với RY65-50-160 có lưu lượng thiết kế 20 m³/h, việc duy trì điều kiện hút phù hợp có ý nghĩa quan trọng đối với khả năng làm việc ổn định của bơm.
Tài liệu cũng yêu cầu chiều cao lắp đặt, chiều dài và đường kính ống hút phải đáp ứng yêu cầu thiết kế, đồng thời cần giảm tổn thất cục bộ và hạn chế chiều cao hút.
Cửa xả được bố trí theo phương thẳng đứng giúp đường ống đẩy có thể kết nối trực tiếp phía trên thân bơm.
Cách bố trí này giúp phần đầu xả không chiếm thêm quá nhiều không gian theo chiều ngang của cụm bơm và tạo điều kiện thuận lợi khi bố trí đường ống trong hệ thống tuần hoàn dầu tải nhiệt.
Điểm đáng chú ý khác trong cấu tạo cửa hút và cửa xả của RY65-50-160 là yêu cầu chịu áp của các mặt bích.
Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Cửa hút và cửa xả là hai vị trí trực tiếp kết nối bơm với hệ thống đường ống. Việc sử dụng mặt bích theo cấp áp suất 16 bar giúp các vị trí kết nối này đáp ứng yêu cầu chịu áp của cụm bơm.
Điều này đặc biệt quan trọng khi RY65-50-160 làm việc trong hệ thống tuần hoàn dầu nóng.
Dòng RY được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Vì vậy, cụm cửa hút và cửa xả là một phần của kết cấu chịu áp và chịu nhiệt trực tiếp của thân bơm.
Mặt bích, thân bơm và các vị trí liên kết đường ống cần duy trì độ kín trong quá trình dầu nóng liên tục đi qua bơm.
Mặc dù cửa hút và cửa xả được thiết kế theo cấp áp suất 16 bar, nhà sản xuất vẫn quy định đường ống phải có giá đỡ riêng.
Đường ống hút và đường ống đẩy phải được đỡ hoặc treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp hạn chế lực cơ học không cần thiết tác động lên hai mặt bích và thân bơm.
Trong quy trình khởi động, tài liệu yêu cầu mở hoàn toàn van hút trước khi khởi động bơm.
Đồng thời, nhà sản xuất không cho phép sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định. Việc điều chỉnh lưu lượng phải thực hiện từ phía van xả.
Điều này cho thấy cấu tạo và chức năng của cửa hút hướng đến việc bảo đảm dòng dầu cấp đầy đủ vào bánh công tác.
Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để điều chỉnh lưu lượng theo yêu cầu vận hành.
Với RY65-50-160 có lưu lượng 20 m³/h và cột áp 32 m, phía cửa xả là vị trí chính để điều chỉnh điểm làm việc thực tế của bơm.
Như vậy, cửa hút có nhiệm vụ tạo điều kiện cấp dầu ổn định, còn cửa xả đảm nhiệm việc đưa dầu ra hệ thống và hỗ trợ kiểm soát lưu lượng vận hành.
Điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 nằm ở thiết kế cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Cách bố trí này phù hợp với đường chuyển động của dầu qua bánh công tác ly tâm, đồng thời tạo kết cấu đường ống rõ ràng và gọn gàng.
Bên cạnh đó, mặt bích hút và xả được chế tạo theo cấp áp suất 16 bar, giúp hai vị trí kết nối đáp ứng yêu cầu chịu áp của hệ thống dầu tải nhiệt. Khi lắp đặt đúng kỹ thuật, đỡ đường ống độc lập và vận hành đúng van hút – van xả, cấu tạo này góp phần giúp Bơm dầu truyền nhiệt RY65-50-160 duy trì dòng dầu ổn định trong hệ thống.

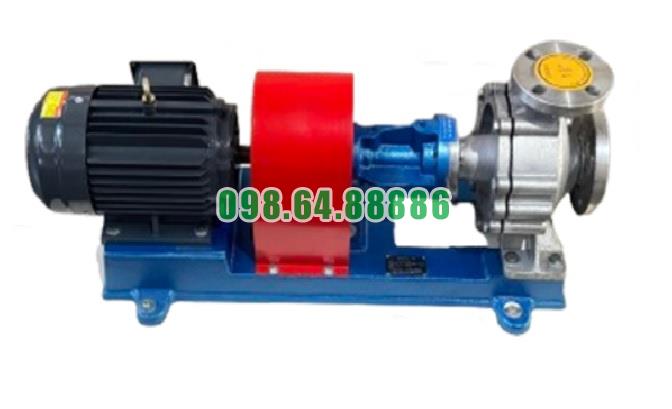

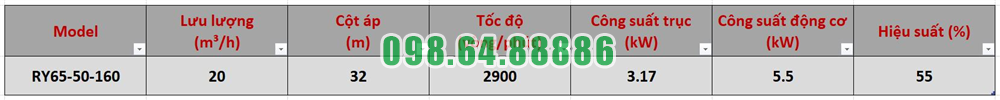

Bơm ly tâm dầu nóng RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, tốc độ quay 2900 vòng/phút, cột áp 32 m
