Bơm ly tâm chịu nhiệt RY100-65-200 lưu lượng 100 m3/h, công suất 22 kW, cột áp 50 m

Bơm dầu truyền nhiệt RY100-65-200 được cấu thành từ các chi tiết quan trọng nào

Bơm dầu truyền nhiệt RY100-65-200 được cấu tạo từ nhiều chi tiết phối hợp với nhau để tạo dòng tuần hoàn dầu nóng ổn định. Các bộ phận quan trọng nhất gồm thân bơm, bánh công tác, trục bơm, ổ bi, bộ làm kín và cụm truyền động.

Thân bơm và nắp bơm

Thân bơm là bộ phận bao kín dòng dầu và dẫn dầu từ bánh công tác ra cửa xả. Nắp bơm kết hợp với thân bơm tạo thành cụm chịu áp chính của thiết bị.

Bánh công tác

Bánh công tác là chi tiết trực tiếp truyền năng lượng cho dầu truyền nhiệt. Khi quay, bánh công tác hút dầu vào tâm và đẩy dầu ra ngoài, từ đó tạo lưu lượng và cột áp cho hệ thống.

Trục bơm

Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Đây là chi tiết quan trọng ảnh hưởng trực tiếp đến độ ổn định và độ đồng tâm của cụm rôto.

Cụm ổ bi

Bơm sử dụng hệ thống ổ bi để đỡ và định vị trục bơm trong quá trình quay. Ổ bi phải được bôi trơn đúng yêu cầu để hạn chế ma sát, rung và hiện tượng quá nhiệt.

Bộ làm kín

Cụm làm kín gồm bộ chèn làm kín và phớt dầu chịu nhiệt. Bộ phận này giúp hạn chế rò rỉ dầu nóng ra ngoài, đồng thời bảo vệ khu vực ổ trục.

Thân ổ trục và nắp chặn ổ trục

Thân ổ trục là nơi lắp các vòng bi và các chi tiết bôi trơn. Nắp chặn giúp cố định ổ trục và duy trì vị trí làm việc của cụm rôto.

Khớp nối truyền động

Bơm được nối với động cơ bằng khớp nối mềm. Khớp nối truyền chuyển động từ động cơ sang trục bơm và hỗ trợ giảm ảnh hưởng của sai lệch nhỏ trong quá trình lắp đặt.

Một số chi tiết phụ trợ

Ngoài các bộ phận chính, bơm còn có đai ốc bánh công tác, ống dẫn dầu, giá đỡ và phớt dầu. Những chi tiết này giúp cố định, bôi trơn và bảo đảm cụm bơm vận hành ổn định.

Bơm dầu truyền nhiệt RY100-65-200 được cấu thành từ các chi tiết chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ làm kín và khớp nối truyền động. Trong đó, bánh công tác và trục bơm tạo ra chuyển động của dòng dầu, còn ổ bi và bộ làm kín đóng vai trò quan trọng trong việc duy trì độ ổn định, độ kín và độ bền của bơm khi làm việc với dầu truyền nhiệt nhiệt độ cao

Giải thích quá trình hút và đẩy của Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 là bơm ly tâm dùng để tuần hoàn dầu nóng. Quá trình hút và đẩy diễn ra liên tục nhờ bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Quá trình hút của bơm

Dầu truyền nhiệt đi vào bơm qua cửa hút bố trí theo hướng trục. Khi bánh công tác quay, chất lỏng ở vùng tâm bánh công tác bị cuốn ra phía ngoài do tác dụng của lực ly tâm.

Việc dầu liên tục bị đẩy ra khỏi vùng tâm bánh công tác làm áp suất tại cửa hút giảm xuống. Nhờ chênh lệch áp suất giữa đường ống hút và vùng tâm bánh công tác, dầu truyền nhiệt tiếp tục được đưa vào bơm.

Vì vậy, quá trình hút của RY100-65-200 phụ thuộc vào việc bơm được mồi đầy môi chất và đường hút không bị lọt khí.

Quá trình đẩy của bơm

Sau khi đi vào tâm bánh công tác, dầu truyền nhiệt được các cánh bơm truyền năng lượng và gia tốc ra phía ngoài.

Khi dòng dầu đi từ bánh công tác vào thân bơm, một phần động năng được chuyển thành áp năng. Dầu sau đó được dẫn ra ngoài qua cửa xả bố trí theo hướng tâm, phương thẳng đứng.

Với điểm làm việc đã xác định, RY100-65-200 có thể tạo lưu lượng khoảng 100 m³/h với cột áp khoảng 50 m.

Chu trình hút – đẩy diễn ra liên tục

Khi động cơ tiếp tục quay, bánh công tác duy trì vùng áp suất thấp tại cửa hút và tạo áp suất cao hơn tại cửa xả. Nhờ đó, dầu truyền nhiệt được tuần hoàn liên tục theo chu trình:

Đường hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả → hệ thống sử dụng nhiệt.

Quá trình hút và đẩy của Bơm dầu truyền nhiệt RY100-65-200 dựa trên nguyên lý ly tâm. Dầu được hút vào theo hướng trục, đi vào tâm bánh công tác, sau đó được gia tốc ra ngoài và đẩy qua cửa xả hướng tâm. Nhờ quá trình này, bơm duy trì dòng dầu truyền nhiệt ổn định trong hệ thống với lưu lượng khoảng 100 m³/h và cột áp khoảng 50 m.

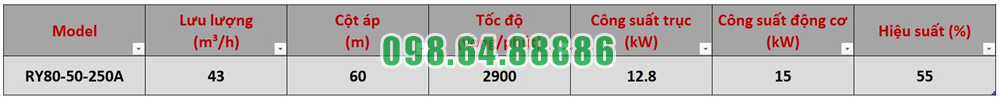

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

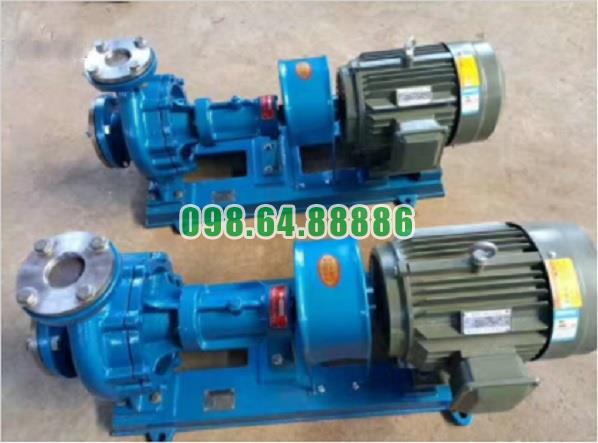

Hình ảnh thực tế bơm dầu truyền nhiệt RY
