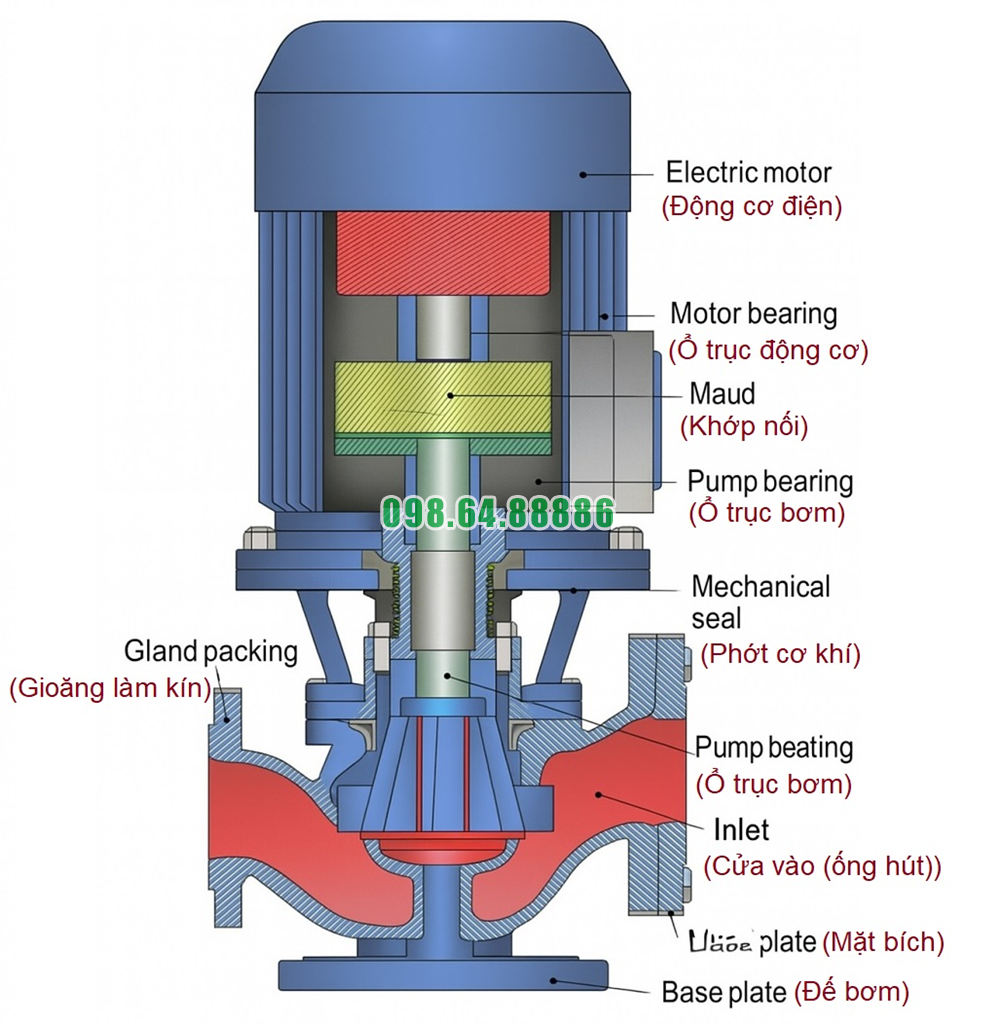

Bơm trục thẳng đứng model ISG65-315 và IRG65-315 là hai dòng bơm ly tâm kiểu inline có thiết kế cấu tạo đặc biệt để đạt được hiệu suất cao, vận hành ổn định và độ bền vượt trội. Dưới đây là mô tả chi tiết từng bộ phận cấu thành nên cấu trúc hoàn chỉnh của hai model này:
Là bộ phận vỏ ngoài chứa toàn bộ buồng bơm, được đúc từ gang cầu, gang xám hoặc inox 304/316.
Có khả năng chịu áp lực cao và chống ăn mòn trong môi trường nước sạch, nước nóng hoặc có lẫn tạp chất nhẹ.
Thiết kế dạng thẳng trục, cửa hút và xả nằm trên cùng một đường thẳng, thuận tiện cho việc lắp đặt trực tiếp lên đường ống.
Được gia công chính xác từ đồng, gang hợp kim hoặc inox, đảm bảo độ cân bằng động tốt và hiệu suất thủy lực cao.
Thiết kế dạng cánh kín, giúp tăng cột áp, hạn chế tổn thất lưu lượng và chống tắc nghẽn do rác nhỏ.
Là thành phần tạo lực ly tâm chính, chịu toàn bộ áp suất và lưu lượng nước trong quá trình vận hành.
Là trục truyền động chính nối từ động cơ đến cánh bơm.
Chế tạo từ thép hợp kim chịu lực cao hoặc thép không gỉ, đảm bảo không cong vênh, chống ăn mòn.
Được mài nhẵn bề mặt để giảm ma sát và tăng tuổi thọ cho ổ trục, phớt cơ khí.
Gồm hai bề mặt ma sát cố định và quay, được làm từ gốm, carbon, cao su EPDM hoặc FKM, chống mài mòn và rò rỉ.
Ngăn chặn chất lỏng thoát ra ngoài tại vị trí tiếp xúc giữa trục quay và thân bơm.
Phớt đơn hoặc phớt đôi có thể được sử dụng tùy vào yêu cầu về nhiệt độ và áp suất.
Nằm ở hai đầu trục, có chức năng đỡ trục, giảm rung và ma sát trong quá trình quay.
Sử dụng vòng bi công nghiệp chính xác cao, có khả năng chịu tải trọng lớn và nhiệt độ cao.
Hệ thống ổ trục được bôi trơn bằng mỡ chịu nhiệt hoặc dầu tùy theo thiết kế.
Được tích hợp trực tiếp trên thân bơm, đường kính tiêu chuẩn DN65 cho cả cửa hút và xả.
Hướng dòng nước theo đường thẳng giúp giảm tổn thất dòng chảy, tránh tạo xoáy làm giảm hiệu suất.
Có thể lắp đồng hồ áp lực, van một chiều, van khóa ngay trên đầu hút – xả để kiểm soát hệ thống dễ dàng.
Kết nối giữa trục động cơ và trục bơm có thể là loại khớp nối đàn hồi hoặc trực tiếp.
Giúp truyền mô-men xoắn ổn định, đồng thời hấp thụ dao động và lệch tâm nhỏ giữa hai trục.
Hạn chế hư hỏng do chấn động cơ học khi khởi động hoặc dừng máy.
Là giá đỡ toàn bộ thân bơm, thường đúc liền khối với vỏ bơm để đảm bảo độ chắc chắn.
Có các lỗ chờ để bắt bulông cố định xuống nền bê tông hoặc bệ đỡ.
Thiết kế giúp hạn chế rung động và tăng độ ổn định cho toàn bộ cụm bơm.
Là loại động cơ điện 3 pha – 380V – 50Hz, có công suất từ 15kW đến 37kW tùy thuộc vào cột áp và lưu lượng yêu cầu.
Cấp bảo vệ IP54 hoặc IP55, cách điện cấp F, phù hợp với điều kiện lắp đặt trong nhà hoặc nơi có mái che.
Động cơ thường tích hợp quạt làm mát, đảm bảo khả năng hoạt động liên tục trong thời gian dài.
Hệ thống gasket, bulông và vòng đệm cao su chịu nhiệt được bố trí ở các mặt bích và khe kết nối giúp đảm bảo độ kín và chống rò rỉ.
Các bulông chịu lực cao giúp giữ chặt thân bơm và các bộ phận bên trong, duy trì áp suất ổn định khi hoạt động.
Cấu tạo chi tiết của bơm trục thẳng đứng ISG65-315 và IRG65-315 cho thấy đây là một dòng bơm có thiết kế kỹ thuật chính xác, chất liệu cao cấp và bố trí khoa học. Mỗi bộ phận đều được tối ưu để phục vụ mục tiêu chung là đảm bảo hiệu suất làm việc cao, độ bền lâu dài và khả năng vận hành ổn định trong nhiều môi trường và ứng dụng kỹ thuật khác nhau

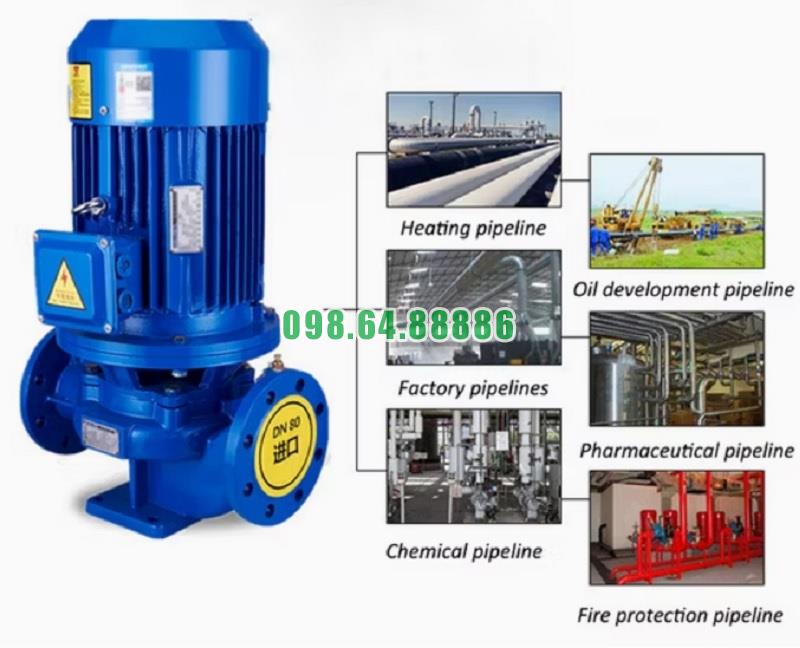

Bơm ISG65-315 và IRG65-315 có khả năng đẩy cao mạnh mẽ, lưu lượng ổn định, rất thích hợp cho hệ thống cấp nước công nghiệp quy mô lớn như nhà máy sản xuất, xưởng chế biến, khu công nghiệp. Bơm đảm bảo cung cấp nước liên tục đến các dây chuyền cần áp lực ổn định mà không bị gián đoạn.
Trong các hệ thống HVAC công nghiệp (heating, ventilation, air conditioning), bơm IRG65-315 thường được dùng để tuần hoàn nước nóng hoặc nước lạnh, đảm bảo hiệu suất trao đổi nhiệt tại các tháp giải nhiệt, bộ làm mát, chiller hoặc lò hơi. Bơm chịu được nhiệt độ từ -20°C đến trên 100°C tùy cấu hình vật liệu, đáp ứng yêu cầu kỹ thuật khắt khe của nhà máy.
Bơm ISG65-315 và IRG65-315 thường được sử dụng làm bơm chính trong trạm bơm chữa cháy, nơi yêu cầu áp lực cao, khởi động nhanh, vận hành ổn định. Thiết kế thẳng trục giúp dễ bố trí trong buồng kỹ thuật và thuận tiện kết nối với hệ thống ống dẫn trong các tòa nhà cao tầng, nhà xưởng hoặc nhà kho.
Với tùy chọn vật liệu inox, bơm có thể sử dụng trong dây chuyền chế biến thực phẩm, nước giải khát, nơi yêu cầu vệ sinh cao, không nhiễm bẩn dòng chảy. Bơm IRG chịu nhiệt còn dùng cho các khâu thanh trùng, vệ sinh CIP và tuần hoàn nước nóng trong dây chuyền sản xuất.
Nhờ thiết kế kín, khả năng chịu ăn mòn cao khi sử dụng vật liệu inox hoặc phủ epoxy, bơm IRG65-315 có thể ứng dụng trong bơm các dung dịch loãng, hóa chất nhẹ, nước khử khoáng hoặc môi trường có độ pH trung bình. Phớt cơ khí và gioăng làm kín được tùy chỉnh để tránh rò rỉ hóa chất độc hại.
Bơm ISG/IRG thích hợp trong các trạm xử lý nước cấp và nước thải công nghiệp, với vai trò bơm chuyển cấp, bơm tuần hoàn, hoặc bơm cấp nước đầu vào cho hệ thống lọc áp suất. Với thiết kế chịu được lưu chất chứa cặn nhẹ, bơm vẫn đảm bảo hiệu suất hoạt động ổn định lâu dài.
Bơm ISG65-315 thường được dùng để bơm nước tưới đồng ruộng quy mô lớn, tưới tự động nhà kính, hoặc cung cấp nước cho hệ thống phun sương làm mát trang trại, nhà xưởng chăn nuôi. Khả năng vận hành liên tục với lưu lượng lớn giúp bơm phục vụ hiệu quả trong các khu sản xuất nông nghiệp công nghệ cao.
Bơm IRG65-315 được sử dụng để bơm nước nóng, dung dịch kiềm hoặc nước tuần hoàn trong các quy trình công nghiệp sản xuất giấy, vải hoặc xi măng, nơi cần khả năng chống mài mòn, chịu nhiệt và vận hành bền bỉ. Bơm được bố trí tại các điểm trung chuyển nước trong dây chuyền hoặc cấp nước làm sạch nguyên liệu.
Với thiết kế trục thẳng đứng, cấu tạo chắc chắn, chịu áp lực cao và linh hoạt về vật liệu, bơm ISG65-315 và IRG65-315 là lựa chọn lý tưởng cho hầu hết các ứng dụng công nghiệp hiện nay. Khả năng thích nghi với nhiều môi trường – từ nước sạch, nước nóng, đến hóa chất nhẹ – giúp thiết bị trở thành một phần không thể thiếu trong các hệ thống sản xuất, xử lý, và vận hành công nghiệp hiện đại
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315-luu-luong-25-m3h.html
Máy bơm trục thẳng đứng, bơm ly tâm, bơm đường ống ISG65-315, IRG65-315 30kw, 25m3, 125m
41.472.000 VND
