Là bộ phận bao ngoài bảo vệ và định hình khoang làm việc của bơm, chịu toàn bộ áp lực của chất lỏng khi vận hành.
Thường làm bằng gang xám FC200 hoặc inox 304, có khả năng chịu nhiệt, chống ăn mòn và áp lực cao.
Tạo lực ly tâm khi quay để hút và đẩy chất lỏng đi. Đây là trái tim của bơm, ảnh hưởng trực tiếp đến hiệu suất thủy lực.
Được đúc nguyên khối bằng gang hoặc inox, có thiết kế cánh kín hoàn toàn, giúp tăng cột áp và giảm tổn thất dòng chảy.
Truyền mô-men xoắn từ động cơ đến cánh bơm. Là trục quay chính kết nối giữa phần động cơ và cánh bơm.
Thường sử dụng thép không gỉ SUS304 hoặc SUS420, có độ cứng và khả năng chống mài mòn cao.
Giữ kín trục quay, ngăn không cho nước rò rỉ ra ngoài tại điểm tiếp xúc giữa trục và thân bơm.
Gồm hai bề mặt tiếp xúc: một tĩnh – một quay, thường bằng than chì, ceramic hoặc silicon carbide, có lò xo ép chặt để tạo độ kín.
Giúp trục quay trơn tru, ổn định, giảm ma sát và chịu tải hướng kính cũng như hướng trục.
Sử dụng vòng bi công nghiệp kín, được bôi trơn sẵn bằng mỡ chuyên dụng, chịu nhiệt và tải trọng cao.
Giữ cố định toàn bộ cụm bơm, đảm bảo vị trí ổn định khi vận hành, truyền tải rung động xuống nền.
Đế làm bằng gang đúc hoặc thép hàn, có lỗ bắt bu lông tiêu chuẩn, dễ dàng cố định xuống sàn hoặc khung bệ.
Là nguồn dẫn động chính của bơm, quay trục với tốc độ định mức 2900 vòng/phút.
Động cơ thường là loại TEFC (Totally Enclosed Fan Cooled), cấp bảo vệ IP54 hoặc IP55, công suất khoảng 1.5 kW, có quạt tản nhiệt ở đuôi và bộ hộp đấu dây phía trên.
Kết nối giữa trục motor và trục bơm, đảm bảo truyền mô-men xoắn hiệu quả và chính xác.
Có dạng mặt bích tròn được bắt bu-lông đối xứng, đảm bảo độ đồng tâm cao và dễ tháo lắp.
Các bộ phận cấu tạo nên bơm ISG32-160A và IRG32-160A được thiết kế đồng bộ, chắc chắn và tối ưu cho hoạt động liên tục, ổn định và ít bảo trì. Mỗi bộ phận đảm nhiệm một vai trò rõ ràng trong việc tạo áp, duy trì lưu lượng và đảm bảo độ bền của toàn hệ thống.
Bơm ly tâm trục đứng ISG32-160A và IRG32-160A hoạt động dựa trên nguyên lý lực ly tâm, trong đó năng lượng cơ học từ động cơ điện được chuyển thành năng lượng động học và áp suất của chất lỏng, giúp đẩy chất lỏng đi theo hệ thống đường ống.
Khi khởi động, động cơ điện (công suất 1.5kW, tốc độ 2900 vòng/phút) truyền mô-men xoắn trực tiếp đến trục bơm. Trục bơm nối liền với bánh công tác (cánh bơm) và làm cho cánh bơm quay với tốc độ cao.
Do thiết kế hút đầu vào theo phương trục (inline), chất lỏng từ nguồn cấp sẽ được dẫn trực tiếp vào tâm cánh bơm. Khu vực này có áp suất thấp hơn nên tạo lực hút tự nhiên, kéo dòng chất lỏng chảy vào buồng bơm.
Cánh bơm quay nhanh sẽ tạo ra lực ly tâm. Lực này đẩy chất lỏng từ tâm cánh bơm ra mép ngoài với vận tốc cao. Tại đây, chất lỏng sẽ chuyển động xoắn ốc theo thành buồng bơm dạng volute.
Dòng chảy tốc độ cao khi đi vào buồng xoắn sẽ dần mất vận tốc và được chuyển hóa thành áp suất tĩnh. Quá trình này giúp tạo ra áp lực cần thiết để đẩy nước đi xa hơn và cao hơn trong hệ thống ống dẫn.
Chất lỏng sau khi tăng áp được đẩy ra cửa xả (cũng theo phương trục thẳng hàng). Dòng nước tiếp tục di chuyển đến nơi tiêu thụ hoặc được lưu trữ trong bồn chứa, hệ thống xử lý, tưới tiêu, làm mát...
Miễn là động cơ hoạt động, quá trình hút – tạo lực ly tâm – tăng áp – đẩy ra sẽ diễn ra liên tục, ổn định, không cần can thiệp cơ học. Đây là lý do bơm ly tâm rất hiệu quả trong các hệ thống cấp nước và tuần hoàn tự động.
Hút và xả nước theo một trục thẳng, không đổi hướng dòng chảy → giảm tổn thất năng lượng.
Tiết kiệm không gian lắp đặt, phù hợp cho không gian hẹp, trạm bơm kỹ thuật nhỏ.
Không sử dụng dây curoa hay hộp số → giảm hao mòn, dễ bảo trì.
Động cơ truyền mô-men trực tiếp giúp phản ứng nhanh khi tải thay đổi.
Cánh bơm ly tâm kín hoặc bán hở, thiết kế phù hợp với lưu lượng vừa phải và áp lực đẩy cao (cột áp 32m).
Tạo dòng nước đều, không va đập thủy lực, tránh tạo bọt khí (cavitation).
Với ISG32-160A, cách hoạt động tối ưu cho các hệ thống nước lạnh như cấp nước dân dụng, tăng áp nhà cao tầng, tưới tiêu.
Với IRG32-160A, khả năng hoạt động ổn định với nước nóng rất phù hợp cho tuần hoàn nhiệt, bơm nước nồi hơi, hệ thống sưởi.

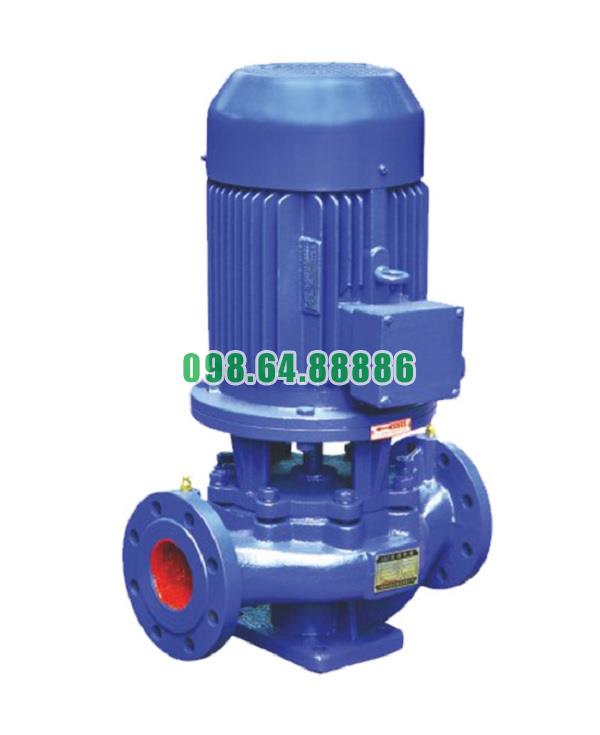

Gía bơm ly tâm trục đứng model ISG32-160A, bơm IRG32-160A
4.492.800 VND
