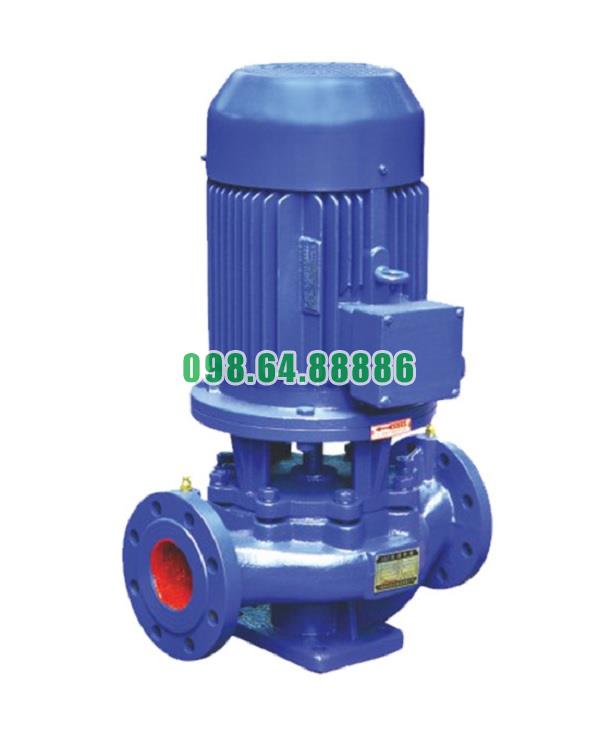

BÁN Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Các bộ phận chính của Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Bơm ly tâm đa tầng cánh trục đứng ISG50-200A, IRG50-200A được thiết kế chuyên dụng để tạo ra áp lực cao với lưu lượng ổn định. Cấu trúc trục đứng giúp tiết kiệm diện tích và phù hợp với các hệ thống kỹ thuật hiện đại. Dưới đây là các bộ phận chính đóng vai trò then chốt trong hoạt động của hai model này.

Thân bơm (vỏ bơm)

• Là bộ khung chịu lực và chứa toàn bộ các bộ phận bên trong

• Làm từ gang đúc hoặc inox, chịu áp lực cao và có độ bền cơ học lớn

• Tích hợp các cửa hút và xả theo phương thẳng đứng, thuận tiện cho việc lắp đặt trong hệ thống ống đứng

Cánh bơm (impeller)

• Là bộ phận tạo lực ly tâm để đẩy chất lỏng ra khỏi buồng bơm

• Gồm nhiều tầng cánh xếp dọc theo trục, giúp tăng áp lực đầu ra

• Chế tạo từ inox, đồng hoặc nhựa kỹ thuật, tùy thuộc chất lượng nước và yêu cầu nhiệt độ

Trục bơm

• Truyền chuyển động từ động cơ xuống các cánh bơm

• Làm từ thép hợp kim hoặc inox, có khả năng chịu lực xoắn cao

• Đảm bảo quay đồng tâm và ổn định ở tốc độ cao

Phớt cơ khí (mechanical seal)

• Làm kín giữa phần quay (trục) và phần tĩnh (thân bơm)

• Chống rò rỉ chất lỏng ra ngoài khi bơm hoạt động

• Thường được làm từ carbon, gốm, silicon carbide, chịu nhiệt và áp tốt

Buồng dẫn hướng (diffuser)

• Dẫn chất lỏng từ tầng cánh này sang tầng cánh khác

• Giúp ổn định dòng chảy, hạn chế tổn thất năng lượng

• Tối ưu hiệu suất vận hành, tạo cột áp lớn với dòng chảy đều

Động cơ điện

• Được gắn trực tiếp lên đầu bơm, truyền lực quay cho trục

• Là loại motor tiêu chuẩn IE2/IE3 tiết kiệm điện, thường có cấp bảo vệ IP55

• Vận hành êm, bền bỉ và dễ tích hợp với biến tần

Ổ trục và vòng bi

• Giữ trục quay đúng tâm, giảm ma sát và chịu tải trọng dọc trục

• Vòng bi kín có khả năng tự bôi trơn, ít cần bảo trì

• Giúp bơm vận hành trơn tru, giảm rung và kéo dài tuổi thọ

Đế bơm (chân bơm)

• Là phần tiếp xúc với nền móng, cố định toàn bộ bơm trong trạng thái vững chắc

• Làm từ thép đúc hoặc gang, có lỗ bắt bu-lông để lắp cố định

• Giúp triệt tiêu rung động, giảm tiếng ồn trong quá trình hoạt động

Gioăng làm kín và bulông kết nối

• Đảm bảo kín khít các mối nối, tránh rò rỉ áp lực hoặc nước

• Gioăng thường bằng cao su chịu nhiệt hoặc Teflon

• Bulông liên kết các tầng và cụm chi tiết chắc chắn, dễ tháo lắp khi bảo trì

Các bộ phận chính trong bơm đa tầng cánh trục đứng ISG50-200A, IRG50-200A được bố trí hợp lý, phối hợp nhịp nhàng để tạo ra một thiết bị bơm mạnh mẽ, bền bỉ và hiệu quả. Sự kết hợp giữa cánh bơm đa tầng, trục đồng tâm, phớt cơ khí kín khít, và motor truyền động trực tiếp giúp hai model này đáp ứng tốt các yêu cầu kỹ thuật từ dân dụng đến công nghiệp. Việc nắm rõ các bộ phận chính cũng là tiền đề quan trọng để người dùng vận hành, bảo dưỡng và lựa chọn linh kiện thay thế chính xác.

Kiểu kết nối của Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Bơm ly tâm trục đứng model ISG50-200A, IRG50-200A có thiết kế dạng inline thẳng trục, giúp kết nối trực tiếp với hệ thống đường ống một cách gọn gàng, tối ưu không gian lắp đặt. Kiểu kết nối đóng vai trò quan trọng trong việc đảm bảo sự ổn định, kín khít và thuận tiện cho quá trình lắp đặt, bảo trì, tháo lắp. Dưới đây là các kiểu kết nối chính áp dụng cho hai model này.

Kết nối mặt bích tiêu chuẩn

Mặt bích hút và xả cùng trục (inline)

• Cấu trúc đặc trưng của ISG50-200A, IRG50-200A là kiểu kết nối inline, nghĩa là đường hút và đường xả nằm trên cùng một trục thẳng hàng, tạo thuận lợi khi bố trí đường ống.

• Cả cổng hút (inlet) và cổng xả (outlet) đều sử dụng mặt bích (flange), phổ biến theo tiêu chuẩn:

  • JIS10K (Nhật Bản)

  • DIN PN16 (châu Âu)

  • ANSI 150# (Mỹ) – nếu đặt hàng theo yêu cầu đặc biệt

Ưu điểm của kết nối mặt bích

• Độ kín cao nhờ kết hợp với gioăng làm kín EPDM, NBR hoặc PTFE

• Dễ lắp đặt, tháo rời và bảo trì, không cần thay đổi cấu trúc đường ống

• Giảm rung lắc và rò rỉ so với kiểu nối ren

• Phù hợp với đường ống có áp lực trung bình đến cao

Kết nối trục bơm – động cơ

Kết nối kiểu trục cứng đồng trục (close-coupled)

• Cánh bơm gắn trực tiếp lên trục motor, không dùng khớp nối ngoài

• Motor và bơm được tích hợp thành một khối thống nhất, giảm kích thước tổng thể

• Thiết kế này giúp giảm tổn thất cơ học, rung động và chi phí bảo trì

Ưu điểm

• Gọn, tiết kiệm diện tích

• Không cần căn chỉnh trục khi lắp đặt

• Giảm thiểu hao mòn khớp nối trung gian

Kết nối với hệ thống điều khiển

Tích hợp tủ điện hoặc biến tần

• Bơm ISG50-200A, IRG50-200A thường được kết nối với tủ điện khởi động trực tiếp (DOL) hoặc biến tần (VFD) để điều chỉnh lưu lượng – cột áp linh hoạt

• Đường điện 3 pha được kết nối qua cầu đấu trong hộp điện motor, có thể mở nắp để kiểm tra dễ dàng

Hỗ trợ cảm biến và rơ-le

• Có thể gắn thêm cảm biến áp suất, rơ-le nhiệt hoặc cảm biến lưu lượng để kết nối hệ thống điều khiển tự động

Kết nối với hệ thống giá đỡ và chân đế

Kết nối với bệ thép hoặc bệ đúc cố định

• Chân bơm được thiết kế có các lỗ chờ, cho phép liên kết bằng bu-lông với sàn hoặc khung thép đỡ

• Bệ cần đảm bảo phẳng, chắc chắn, không rung lắc, có thể đặt thêm đệm cao su chống rung

Lưu ý khi kết nối trong thực tế

• Cần căn chỉnh đồng tâm chính xác giữa các mặt bích để tránh lệch trục gây rung động

• Lắp đặt khớp nối mềm giữa bơm và đường ống để giảm truyền lực rung

• Sử dụng bulông đủ lực siết, gioăng làm kín đúng loại tùy theo môi trường: nước sạch, nước nóng, dung dịch hóa chất

• Không được treo đường ống trực tiếp lên bơm để tránh làm cong vênh mặt bích

Kiểu kết nối của bơm ly tâm trục đứng ISG50-200A, IRG50-200A được thiết kế theo chuẩn mặt bích inline, giúp đơn giản hóa việc lắp đặt, tăng độ bền kết cấu và giảm chi phí bảo trì. Ngoài kết nối với đường ống, trục bơm đồng trục với motor cũng giúp giảm rung động, tăng hiệu suất. Người sử dụng cần lưu ý chọn đúng chuẩn mặt bích và thực hiện kết nối đúng kỹ thuật để đảm bảo bơm vận hành an toàn, ổn định trong thời gian dài.

Thông số kỹ thuật và kích thước bơm model ISG50-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200A

Đường cong hiệu suất bơm model ISG50-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200A

Phụ kiện và kích thước lắp đặt bơm model ISG50-200A

Phương thức lắp đặt bơm model ISG50-200A
