Bơm ly tâm chịu nhiệt RY80-50-250A lưu lượng 43 m3/h, công suất 15 kW, cột áp 60 m

Những ưu điểm vượt trội giúp Bơm dầu truyền nhiệt RY80-50-250A được ưa chuộng

Bơm dầu truyền nhiệt RY80-50-250A là model thuộc dòng bơm tuần hoàn dầu nóng RY, được thiết kế cho các hệ thống gia nhiệt công nghiệp. Điểm nổi bật của model này nằm ở khả năng làm việc với môi chất nhiệt độ cao, kết cấu gọn, tản nhiệt tự nhiên và thông số vận hành phù hợp với nhiều hệ thống dầu tải nhiệt.

Khả năng vận chuyển dầu nóng đến 350°C

Ưu điểm quan trọng của Bơm dầu truyền nhiệt RY80-50-250A là khả năng làm việc với chất lỏng có nhiệt độ cao.

Theo thông số của dòng RY, nhiệt độ môi chất làm việc không vượt quá 350°C. Bơm phù hợp với dầu tải nhiệt có tính ăn mòn yếu và không chứa hạt rắn.

Đặc điểm này giúp RY80-50-250A phù hợp với các hệ thống cần tuần hoàn dầu nóng liên tục trong sản xuất công nghiệp.

Thông số làm việc phù hợp với hệ thống tuần hoàn dầu

RY80-50-250A có điểm làm việc công bố:

• Lưu lượng: 43 m³/h
• Cột áp: 60 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất trục: 12,80 kW
• Công suất động cơ: 15 kW
• Hiệu suất: 55%

Với mức lưu lượng 43 m³/h và cột áp 60 m, model này phù hợp với những hệ thống cần duy trì lưu lượng tuần hoàn ổn định đồng thời phải thắng được trở lực tương đối lớn của đường ống và thiết bị công nghệ.

Thiết kế tản nhiệt tự nhiên giúp hệ thống gọn hơn

Một trong những ưu điểm đáng chú ý nhất của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp:

• Giảm đường ống nước làm mát.
• Đơn giản hóa hệ thống phụ trợ.
• Giảm số lượng thiết bị cần bảo dưỡng.
• Giúp cụm bơm gọn hơn.
• Hạn chế chi phí vận hành liên quan đến hệ thống nước làm mát.

Đây là lợi thế thực tế đối với các nhà máy muốn đơn giản hóa hệ thống bơm dầu nóng.

Kết cấu cơ khí tương đối đơn giản

Bơm RY80-50-250A sử dụng kết cấu đỡ một phía, bao gồm chân đỡ và gối đỡ trung tâm.

Các cụm chính được bố trí rõ ràng gồm:

• Thân bơm.
• Bánh công tác.
• Trục bơm.
• Thân ổ trục.
• Hai bộ vòng bi.
• Bộ làm kín.
• Khớp nối mềm.
• Động cơ.

Kết cấu này tạo thuận lợi cho việc kiểm tra, tháo lắp và bảo dưỡng trong quá trình sử dụng.

Hai ổ bi giúp rôto vận hành ổn định

Cụm ổ trục sử dụng hai bộ vòng bi để đỡ và định vị rôto.

Đây là ưu điểm quan trọng đối với bơm làm việc ở tốc độ khoảng 2.900 vòng/phút. Khi được bôi trơn và căn chỉnh đúng, hai ổ bi giúp:

• Hạn chế độ đảo của trục.
• Giảm rung động.
• Giữ bánh công tác ổn định.
• Hỗ trợ tăng độ ổn định cơ học của cụm bơm.

Hệ thống làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Sự kết hợp này giúp hạn chế dầu nóng rò rỉ theo trục và bảo vệ cụm ổ bi phía sau.

Đối với một thiết bị chuyên vận chuyển dầu tải nhiệt, khả năng kiểm soát rò rỉ tại trục là một ưu điểm quan trọng vì nó ảnh hưởng trực tiếp đến độ sạch, độ an toàn và tình trạng vận hành của cụm máy.

Khớp nối mềm giúp truyền động ổn định

Bơm và động cơ được nối với nhau bằng khớp nối mềm kiểu ba chấu.

Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, đồng thời giúp hệ truyền động làm việc linh hoạt hơn so với liên kết cứng.

Cách bố trí này cũng tạo thuận lợi cho công việc căn chỉnh bơm – động cơ khi lắp đặt hoặc bảo dưỡng.

Phiên bản bánh công tác A phù hợp với nhu cầu vừa phải

Ký hiệu A trong model RY80-50-250A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

So với phiên bản RY80-50-250 tiêu chuẩn, phiên bản A có:

• Lưu lượng thấp hơn.
• Cột áp thấp hơn.
• Công suất trục thấp hơn.
• Công suất động cơ nhỏ hơn.

Điều này giúp RY80-50-250A phù hợp với hệ thống không cần toàn bộ khả năng của phiên bản 250 tiêu chuẩn, tránh phải sử dụng bơm lớn hơn nhu cầu thực tế.

Không cần hệ thống làm mát nước riêng

Việc không phải bố trí làm mát nước là một lợi thế rõ rệt trong lắp đặt.

Nhà máy có thể giảm bớt:

• Đường cấp nước.
• Đường hồi nước.
• Van và phụ kiện nước.
• Công việc kiểm tra rò rỉ nước.
• Các hạng mục bảo dưỡng hệ thống làm mát phụ trợ.

Nhờ vậy, toàn bộ cụm bơm dầu truyền nhiệt trở nên đơn giản hơn.

Thuận tiện cho bảo dưỡng định kỳ

Kết cấu của RY80-50-250A cho phép kiểm tra các bộ phận chính như bánh công tác, trục, ổ bi và bộ làm kín theo quy trình tháo lắp rõ ràng.

Tài liệu cũng đưa ra những mốc bảo dưỡng cụ thể, trong đó:

• Ổ bi cần được kiểm tra sau khoảng 300 giờ vận hành đầu tiên.
• Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc trước khi cần kiểm tra hoặc bổ sung.

Những hướng dẫn cụ thể này giúp doanh nghiệp dễ xây dựng kế hoạch bảo trì phòng ngừa.

Có hướng dẫn xử lý sự cố rõ ràng

Các hiện tượng thường gặp như:

• Bơm không ra dầu.
• Lưu lượng thấp.
• Rung mạnh.
• Ổ bi quá nóng.
• Rôto bị kẹt.
• Công suất tiêu thụ tăng.

đều có nguyên nhân và biện pháp xử lý được xác định khá rõ trong hướng dẫn vận hành.

Điều này giúp nhân viên kỹ thuật dễ khoanh vùng sự cố và rút ngắn thời gian kiểm tra khi thiết bị có biểu hiện bất thường.

Phù hợp với nhiều hệ thống công nghiệp

Dòng RY được sử dụng trong các hệ thống dầu tải nhiệt thuộc nhiều lĩnh vực như:

• Hóa chất.
• Cao su.
• Nhựa.
• Dược phẩm.
• Dệt nhuộm.
• Chế biến thực phẩm.
• Chế biến gỗ.
• Sản xuất vật liệu làm đường.

Khả năng làm việc với dầu nóng và cấu tạo tương đối đơn giản giúp RY80-50-250A thích hợp với nhiều dây chuyền cần nguồn nhiệt tuần hoàn ổn định.

Những ưu điểm vượt trội giúp Bơm dầu truyền nhiệt RY80-50-250A được ưa chuộng tập trung ở khả năng làm việc với dầu nóng đến 350°C, thông số 43 m³/h – 60 m, động cơ 15 kW, kết cấu đỡ ổn định, hai ổ bi định vị rôto, hệ thống làm kín chịu nhiệt và đặc biệt là cơ chế tản nhiệt tự nhiên không cần làm mát bằng nước.

Bên cạnh đó, kết cấu tương đối gọn, khả năng tháo lắp thuận tiện và quy trình bảo dưỡng rõ ràng giúp RY80-50-250A trở thành một lựa chọn đáng cân nhắc cho các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu phù hợp với thông số của model này

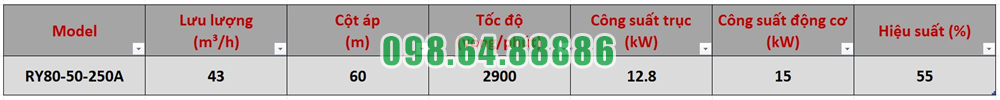

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

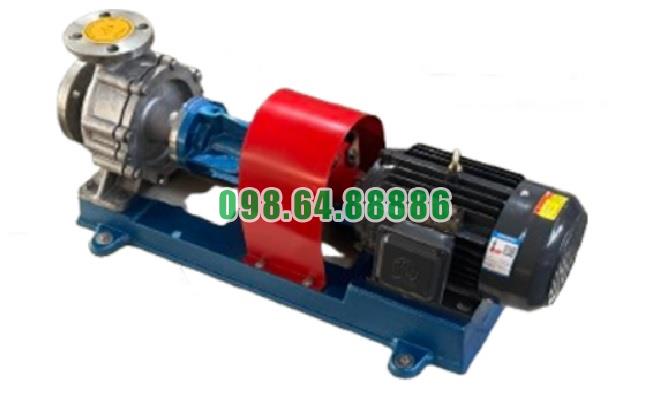

Hình ảnh thực tế bơm dầu truyền nhiệt RY
