Trang chủ » Máy bơm ly tâm trục đứng» Bơm trục đứng ISG

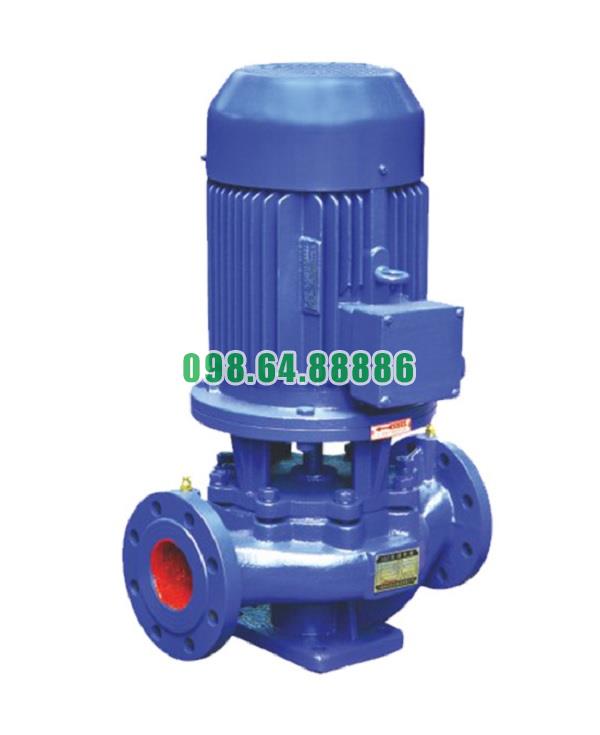

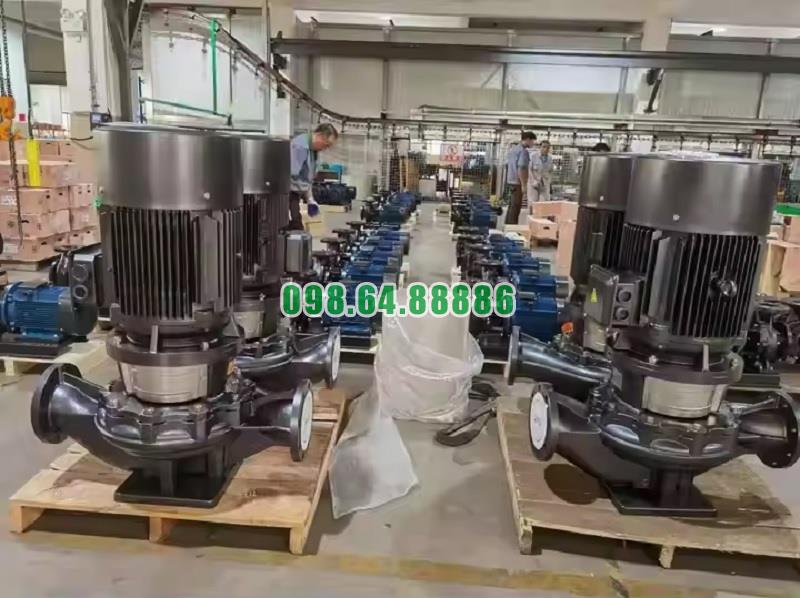

Bơm hút xả đặt nằm thẳng model ISG32-200A, bơm IRG32-200A

Tải báo giá
• Mã SP
: ISG32-200A
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 4 m3/h hoặc 1.11 L/s, đẩy cao 40m, động cơ 3 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Bố trí linh kiện Bơm hút xả đặt nằm thẳng model ISG32-200A, IRG32-200A hợp lý

Thân bơm (vỏ bơm) – trung tâm cố định toàn bộ kết cấu
Thân bơm được đặt ở vị trí trung tâm, làm khung chính liên kết các linh kiện. Thiết kế dạng đồng trục, hút xả thẳng hàng (inline) cho phép:

  • Đầu hút nằm ở phía dưới, hướng ngang, nối thẳng vào đường ống hút.

  • Đầu xả bố trí thẳng hàng phía đối diện, giúp dòng chảy không đổi hướng, giảm tổn thất áp lực.

Cánh bơm – nằm bên trong buồng công tác
Cánh bơm được lắp trực tiếp trên trục quay, nằm ở giữa thân bơm, ngay vị trí dòng chảy vào.
Bố trí sao cho cánh được bao quanh bởi buồng xoắn (volute casing), giúp gia tốc nước và tăng áp hiệu quả.

Trục bơm – chạy dọc theo phương đứng xuyên suốt thân máy
Trục bơm được gắn thẳng với động cơ phía trên, xuyên qua toàn bộ thân bơm.
Hai đầu trục được đỡ bằng gối trục (bạc đạn hoặc vòng bi) phía trên và dưới để cân bằng lực.

Phớt cơ khí – đặt gần đầu trục nối với thân bơm
Phớt cơ khí được bố trí ở điểm giao giữa thân bơm và trục quay, nơi có nguy cơ rò rỉ cao nhất.
Thiết kế nằm kín trong hộp phớt, dễ tháo lắp và thay thế, được làm mát gián tiếp từ dòng nước chảy qua.

Gối đỡ – phân bố lực dọc theo trục bơm
Gối đỡ hoặc bạc đạn được đặt tại:

  • Phía dưới đáy trục (gần đầu hút) để chịu lực đẩy lên.

  • Phía trên gần động cơ, giúp cố định và định tâm trục bơm, giảm rung động.

Động cơ điện – lắp phía trên cùng của hệ thống
Động cơ được đặt ngay trên đỉnh trục bơm, đồng tâm hoàn toàn với trục quay.
Kết nối bằng khớp nối cứng hoặc trục liền, không cần dây curoa hay bánh răng.

Đế bơm – nền tảng chịu lực toàn bộ máy
Đế bơm được thiết kế phẳng và cứng, tích hợp các lỗ bắt bu lông cố định xuống sàn hoặc bệ thép.
Có thể thêm cao su giảm chấn để hạn chế rung truyền xuống nền.

Cửa xả và cửa hút – bố trí thẳng hàng, đối xứng
Cả hai đầu hút và xả được thiết kế nằm ngang, thẳng trục, cho phép dễ dàng kết nối với hệ thống ống mà không cần co nối hoặc điều chỉnh độ cao.

Phụ kiện đi kèm – bố trí theo hướng dòng chảy

  • Van một chiều: đặt ngay sau cửa xả để ngăn nước chảy ngược.

  • Đồng hồ áp suất: gắn trên ống xả để giám sát áp lực đầu ra.

  • Van khóa: lắp ở cả đầu hút và xả để thuận tiện cho việc bảo trì.


Việc bố trí linh kiện của model ISG32-200A và IRG32-200A theo dạng hút – xả thẳng hàng, trục đứng đồng tâm, động cơ lắp trên đỉnh mang lại hệ thống gọn, ổn định và hiệu quả. Từng linh kiện được thiết kế sắp xếp khoa học giúp:

  • Tối ưu lưu lượng dòng chảy

  • Giảm tổn thất áp suất

  • Thuận tiện cho lắp đặt, vận hành và bảo trì
    Phù hợp với các ứng dụng công nghiệp, dân dụng, cấp nước và tăng áp trong môi trường yêu cầu kỹ thuật cao nhưng mặt bằng hạn chế.





Cách thức bơm chất lỏng của bơm hút xả đặt nằm thẳng model ISG32-200A, bơm IRG32-200A

Cấu hình hút – xả đồng trục, đặt nằm thẳng

Bơm ISG32-200A và IRG32-200A có thiết kế đồng trục hút – xả, nghĩa là cả cửa hút và cửa xả nằm trên cùng một đường thẳng, tạo thành một dòng chảy liền mạch, ít bị tổn thất áp lực và dễ bố trí trong hệ thống ống dẫn.

  • Cửa hút đặt ngang ở phần dưới thân bơm.

  • Cửa xả đặt ngang ở phía đối diện, thẳng hàng với cửa hút.

Cách chất lỏng được bơm qua hệ thống

Bước 1: Chất lỏng được hút vào buồng bơm

  • Khi động cơ quay, trục truyền lực quay theo cánh bơm với tốc độ cao (thường 2900 vòng/phút).

  • Cánh bơm tạo ra lực ly tâm, làm cho chất lỏng từ cửa hút bị hút vào tâm cánh (vị trí thấp áp).

  • Áp suất thấp ở tâm cánh kết hợp áp suất trong đường ống hút giúp chất lỏng di chuyển vào buồng bơm.

Bước 2: Tăng tốc và chuyển năng lượng

  • Chất lỏng được quay đều theo cánh bơm, tăng vận tốc nhờ chuyển hóa năng lượng cơ học từ động cơ.

  • Năng lượng vận tốc sau đó được chuyển hóa một phần thành năng lượng áp suất khi chất lỏng thoát khỏi mép cánh.

Bước 3: Chất lỏng thoát ra cửa xả

  • Chất lỏng được đẩy ra ngoài theo phương ngang, qua cửa xả, và tiếp tục đi vào hệ thống đường ống phân phối.

  • Với thiết kế hút – xả thẳng hàng, đường đi của dòng chảy không bị đổi hướng, giúp giảm ma sát, tổn thất năng lượng và tiếng ồn.

Ưu điểm của cấu trúc hút xả đặt nằm thẳng

  • Lưu lượng ổn định: Nhờ dòng chảy tuyến tính, áp suất không bị dao động nhiều.

  • Dễ bảo trì: Đường ống dễ tháo lắp khi cần thay thế hoặc kiểm tra.

  • Giảm chi phí lắp đặt: Không cần nhiều co nối, giảm chiều dài hệ thống ống.

Cách thức bơm chất lỏng của bơm ISG32-200A, IRG32-200A dựa trên nguyên lý lực ly tâm và thiết kế hút – xả nằm thẳng, giúp chất lỏng di chuyển theo đường ống dễ dàng, ổn định và hiệu quả. Cấu hình này phù hợp cho các ứng dụng cần áp lực đều, tiết kiệm không gian và vận hành bền bỉ trong hệ thống cấp nước hoặc tuần hoàn chất lỏng.


Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG32-200A


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG32-200A


Đường cong hiệu suất bơm ly tâm trục đứng ISG32-200A


Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG32-200A


Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG32-200A


Phương thức lắp đặt bơm ly tâm trục đứng ISG32-200A
