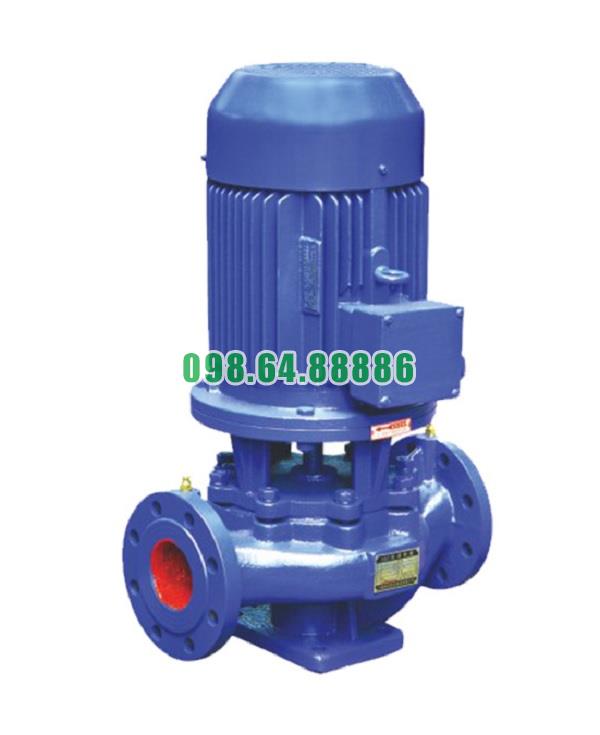

Máy bơm inline, bơm đa tầng cánh đứng ISG100-200, IRG100-200 22kw, 100m3, 50m

Cấu tạo đơn giản giúp bảo trì dễ dàng bơm inline model ISG100-200, IRG100-200

Đặc điểm chung của thiết kế

Bơm inline model ISG100-200, IRG100-200 được thiết kế với tiêu chí cấu tạo đơn giản nhưng chắc chắn, vừa đảm bảo hiệu suất cao, vừa giúp việc bảo trì, sửa chữa diễn ra nhanh chóng. Các bộ phận chính như trục, cánh bơm, buồng bơm, phớt cơ khí và bạc đạn được bố trí hợp lý, đồng tâm, dễ tháo lắp mà không cần can thiệp nhiều đến hệ thống đường ống.

Các chi tiết cấu tạo giúp bảo trì thuận tiện

Buồng bơm xoắn ốc liền khối

• Được đúc nguyên khối từ gang hoặc thép, hạn chế các mối ghép phức tạp.

• Cửa hút và cửa xả thiết kế inline đồng trục, giúp tháo lắp bơm không cần thay đổi đường ống.

• Nhờ thiết kế này, việc tháo kiểm tra cánh bơm hoặc thay phớt cơ khí diễn ra nhanh hơn.

Cánh bơm thiết kế tháo lắp nhanh

• Dạng cánh kín gắn trực tiếp vào trục bằng chốt hoặc then.

• Khi cần bảo dưỡng, chỉ cần tháo nắp buồng bơm là có thể tiếp cận và thay thế cánh bơm.

• Cấu tạo này giúp giảm đáng kể thời gian dừng máy so với các dòng bơm phức tạp khác.

Trục bơm và bạc đạn đồng tâm

• Trục thẳng, cân bằng động tốt, được đỡ bằng bạc đạn chất lượng cao.

• Bạc đạn có thể thay thế độc lập khi mòn, không cần tháo rời toàn bộ bơm.

• Kết cấu đồng tâm giảm rung, giúp phớt cơ khí bền hơn, hạn chế sự cố trong bảo trì.

Phớt cơ khí dễ tiếp cận

• Lắp đặt ở ngay vị trí trục xuyên qua buồng bơm.

• Khi cần thay thế, chỉ cần tháo cụm nắp bơm mà không phải tháo rời động cơ hoặc đường ống.

• Sử dụng vật liệu tiêu chuẩn (carbon, ceramic, silicon carbide), dễ tìm linh kiện thay thế.

Khớp nối trục đơn giản

• Khớp nối mềm đàn hồi cho phép tháo rời nhanh để kiểm tra trục và bạc đạn.

• Giúp tách động cơ ra khỏi bơm dễ dàng khi bảo trì.

Ưu điểm trong công tác bảo trì

• Thời gian dừng máy ngắn: tháo lắp nhanh, không cần tháo toàn bộ hệ thống.

• Chi phí thấp: dễ dàng thay thế từng bộ phận mà không phải thay cụm bơm.

• An toàn: cấu tạo đơn giản giảm rủi ro thao tác sai trong bảo trì.

• Tính tiêu chuẩn hóa cao: phớt, bạc đạn, gioăng có sẵn trên thị trường, dễ mua và thay thế.

Cấu tạo đơn giản của bơm inline model ISG100-200, IRG100-200 chính là điểm mạnh, giúp người vận hành và kỹ thuật viên bảo trì dễ dàng, tiết kiệm thời gian, giảm chi phí và kéo dài tuổi thọ thiết bị. Với thiết kế đồng trục inline, cánh bơm tháo lắp nhanh, phớt cơ khí và bạc đạn dễ thay thế, dòng bơm này thực sự phù hợp cho những hệ thống cần hoạt động liên tục và yêu cầu bảo dưỡng thuận tiện.

Cơ chế bảo vệ quá tải nhiệt động cơ bơm inline model ISG100-200, IRG100-200

Nguyên nhân gây quá tải nhiệt động cơ

Khi vận hành, bơm inline ISG100-200, IRG100-200 có thể gặp hiện tượng quá tải nhiệt do nhiều yếu tố:

• Lưu lượng vượt định mức: Bơm hoạt động xa điểm hiệu suất tối ưu (BEP), làm tăng công suất tiêu thụ.

• Điện áp không ổn định: Khi điện áp cấp cho động cơ quá thấp hoặc quá cao, cuộn dây dễ nóng lên.

• Hệ thống thông gió kém: Khi khe tản nhiệt bị bụi bẩn hoặc cánh quạt làm mát không hoạt động hiệu quả.

• Ma sát tăng: Do phớt cơ khí, bạc đạn bị mòn hoặc bôi trơn kém, khiến động cơ phải làm việc nặng hơn.

Cơ chế bảo vệ quá tải nhiệt tích hợp

Động cơ bơm ISG100-200, IRG100-200 thường được trang bị nhiều lớp bảo vệ quá tải nhiệt, đảm bảo an toàn và tăng tuổi thọ thiết bị:

• Rơ-le nhiệt (Thermal Overload Relay):
  Khi dòng điện vượt mức định mức trong một khoảng thời gian, rơ-le sẽ tự động ngắt nguồn cấp, bảo vệ cuộn dây động cơ khỏi cháy hỏng.

• Cảm biến nhiệt (PTC/NTC Thermistor):
  Được đặt trực tiếp trong cuộn dây stator, cảm biến theo dõi nhiệt độ liên tục. Nếu nhiệt độ vượt giới hạn (thường 120–140°C), cảm biến gửi tín hiệu để ngắt mạch điều khiển.

• Cầu chì bảo vệ:
  Ngắt mạch tức thì khi dòng điện vượt quá giới hạn, tránh sự cố chập điện.

• Hệ thống tản nhiệt cưỡng bức:
  Vỏ bọc động cơ thiết kế với các khe thoát gió và quạt làm mát giúp nhiệt lượng tản nhanh, duy trì nhiệt độ ổn định.

Ưu điểm của cơ chế bảo vệ quá tải nhiệt

• Ngăn ngừa cháy động cơ: Bảo vệ cuộn dây và lõi thép khỏi nhiệt độ cao.

• Tăng tuổi thọ thiết bị: Giảm hư hỏng, tiết kiệm chi phí sửa chữa.

• Đảm bảo an toàn vận hành: Tránh rủi ro cháy nổ hoặc chập điện trong môi trường sản xuất.

• Tối ưu hiệu suất: Khi động cơ luôn làm việc ở nhiệt độ cho phép, hiệu suất truyền động được duy trì ổn định.

Ứng dụng trong thực tế

Trong các hệ thống cấp nước tòa nhà cao tầng, HVAC hay PCCC, việc duy trì hoạt động liên tục là bắt buộc. Nhờ cơ chế bảo vệ quá tải nhiệt, bơm inline ISG100-200, IRG100-200 có thể làm việc bền bỉ mà không lo gián đoạn do hỏng động cơ.

Cơ chế bảo vệ quá tải nhiệt động cơ là yếu tố quan trọng giúp bơm inline ISG100-200, IRG100-200 duy trì tuổi thọ dài, vận hành an toàn và ổn định trong nhiều môi trường khác nhau. Với rơ-le nhiệt, cảm biến tích hợp và hệ thống tản nhiệt tối ưu, bơm luôn sẵn sàng đáp ứng yêu cầu khắt khe của các công trình hiện đại.

Thông số kỹ thuật và kích thước bơm model ISG100-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-200

Đường cong hiệu suất bơm model ISG100-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-200

Phụ kiện và kích thước lắp đặt bơm model ISG100-200

Phương thức lắp đặt bơm model ISG100-200
