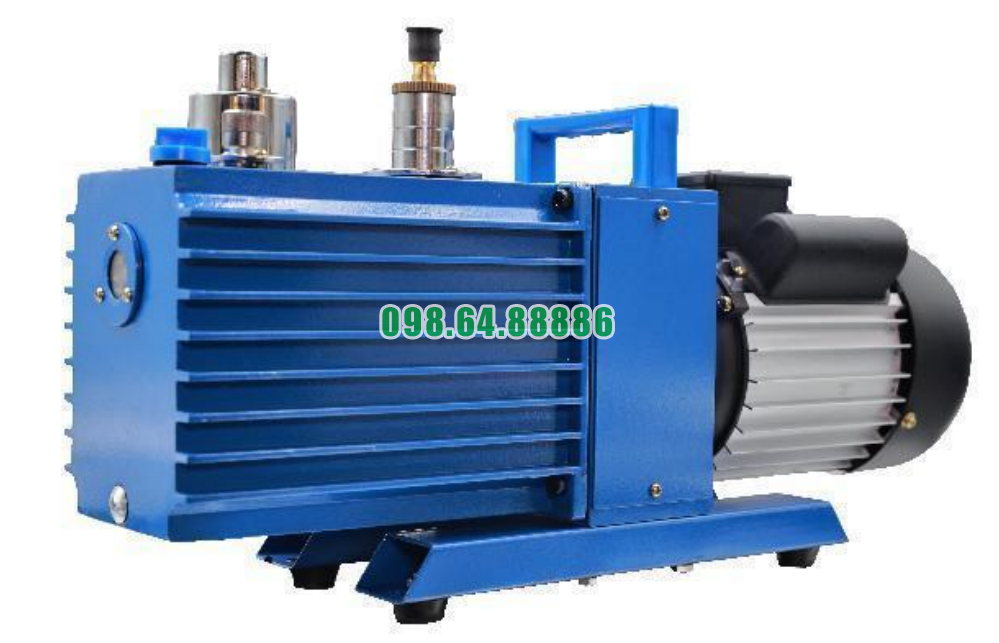

Bơm chân không thô model 2XZ-2 là dòng bơm cánh gạt hai cấp nổi tiếng với thiết kế nhỏ gọn và hiệu suất cao. Nhờ ưu điểm về kích thước và cấu trúc hiện đại, thiết bị này có khả năng tối ưu không gian làm việc, đặc biệt phù hợp với các phòng thí nghiệm, khu sản xuất nhỏ hoặc những hệ thống yêu cầu thiết bị chân không gọn nhẹ nhưng mạnh mẽ. Thiết kế nhỏ gọn của bơm chân không thô model 2XZ-2 giúp người dùng lắp đặt dễ dàng, tiết kiệm diện tích và linh hoạt trong việc bố trí thiết bị.

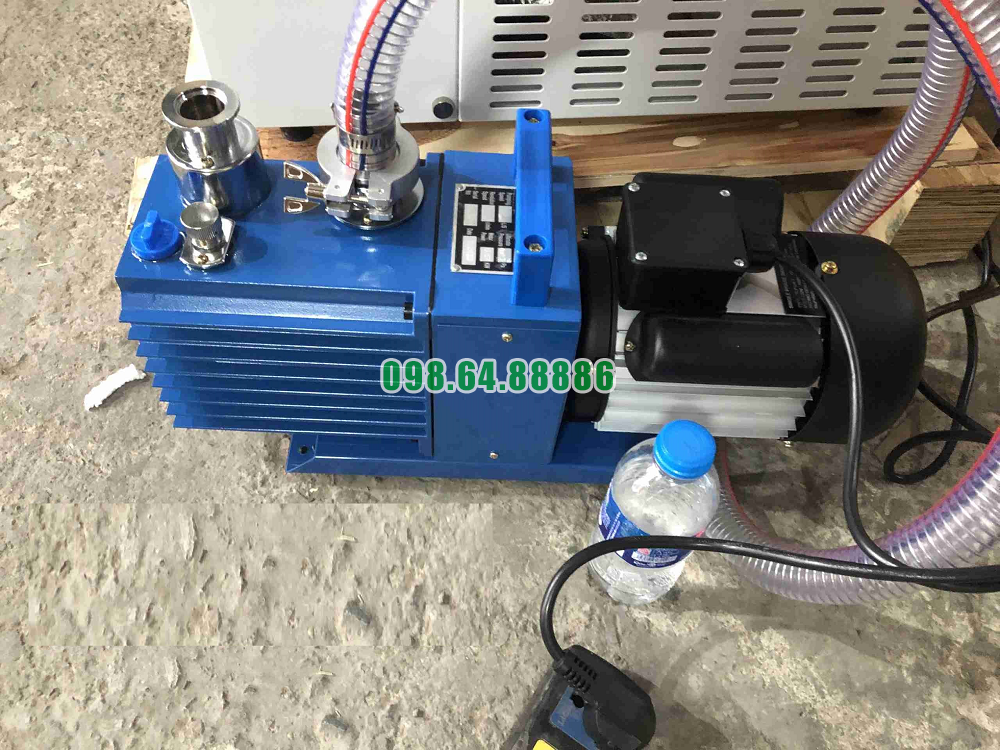

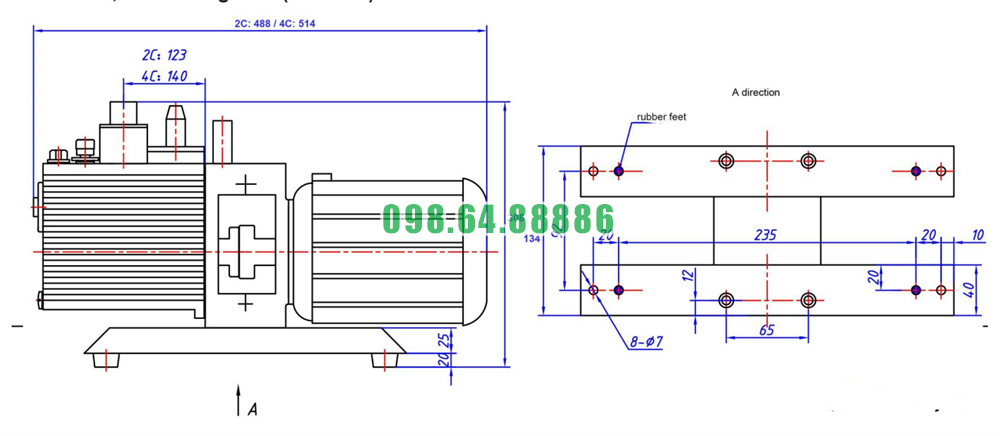

Bơm 2XZ-2 có thân máy được thiết kế theo dạng khối liền chắc chắn nhưng kích thước không lớn, giúp thiết bị không chiếm nhiều diện tích mặt bằng. Điều này đặc biệt hữu ích trong môi trường phòng thí nghiệm, nơi không gian hạn chế và cần bố trí nhiều máy móc cùng lúc.
Nhờ kích thước thu gọn, người dùng có thể đặt bơm:
Trên bàn thao tác
Dưới chân tủ thí nghiệm
Trên kệ để thiết bị
Trong module khung máy chân không
Thiết kế nhỏ gọn của bơm chân không thô model 2XZ-2 tối ưu không gian sử dụng và không yêu cầu bố trí thiết bị riêng biệt.
Trọng lượng vừa phải giúp bơm có thể cầm tay di chuyển dễ dàng mà không cần đến xe đẩy hoặc thiết bị hỗ trợ. Điều này thuận lợi cho:
Điều chỉnh bố cục phòng lab
Chuyển bơm sang hệ thống khác
Bảo trì hoặc vệ sinh định kỳ
Dù nhẹ nhưng bơm vẫn có khung máy chắc chắn, tránh bị rung lệch hoặc dịch chuyển trong quá trình làm việc.
Model 2XZ-2 sử dụng cơ chế truyền động trực tiếp giữa trục motor và rotor, loại bỏ:
Bộ truyền dây curoa
Puly
Cơ cấu chỉnh dây
Nhờ đó, thân máy ngắn hơn và gọn gàng hơn rất nhiều so với các dòng bơm dùng bộ truyền gián tiếp.
Không có bộ truyền phụ cũng giúp giảm không gian dành cho buồng bảo vệ dây đai, từ đó thiết kế tổng thể trở nên tối giản và hiện đại.
Thiết kế tập trung ở phần thân giúp người dùng dễ thao tác mà không cần “xoay” máy nhiều hướng.
Các vị trí tiếp cận như:
Mắt thăm dầu
Nắp xả dầu
Cửa hút
Cửa xả
đều nằm ở khu vực thuận tiện, giúp giảm thời gian thao tác và không cần không gian phụ để bảo trì.
Điều này giúp tránh lắp thêm phụ kiện cồng kềnh bên ngoài, giữ thiết bị gọn và sạch.
Cả hai cấp hút được bố trí trong cùng một thân máy duy nhất, thay vì phải chia thành hai cụm riêng biệt. Nhờ đó, thiết kế trở nên:
Gọn hơn
Ngắn hơn
Tối ưu hóa không gian vận hành
Rotor, cánh gạt, buồng hút – buồng nén và đường dẫn dầu đều nằm trong một cấu trúc liền khối giúp giảm số lượng chi tiết và giảm thể tích tổng thể.
Bơm 2XZ-2 có kiểu dáng tối giản, sắc nét và hiện đại, phù hợp với môi trường khoa học và công nghiệp. Các mặt phẳng được thiết kế hài hòa, tạo nên vẻ ngoài gọn gàng và chuyên nghiệp.
Lớp sơn chống ăn mòn giúp thiết bị giữ nguyên vẻ ngoài sáng đẹp, không gây cảm giác cũ kỹ dù sử dụng lâu.

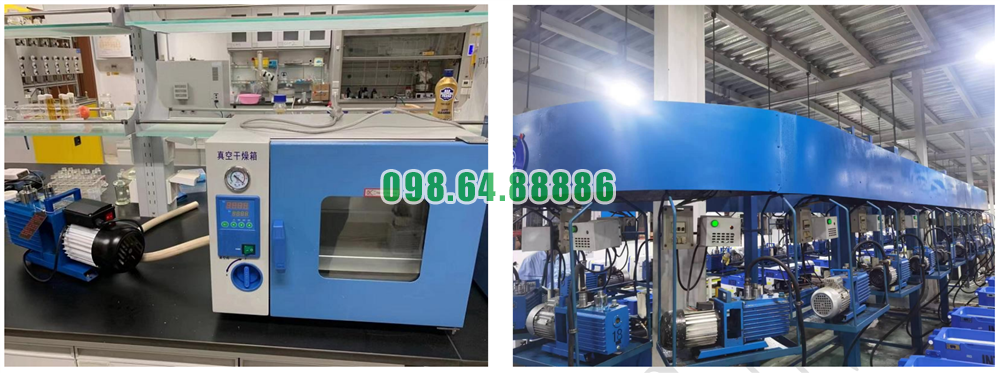

Thiết kế nhỏ gọn của Bơm chân không thô model 2XZ-2 tối ưu không gian là một trong những yếu tố giúp thiết bị được sử dụng rộng rãi trong phòng thí nghiệm, dây chuyền sản xuất nhỏ và các hệ thống chân không tổng hợp. Nhờ kích thước thu gọn, trọng lượng nhẹ, cơ chế truyền động trực tiếp và bố trí chi tiết khoa học, 2XZ-2 mang lại sự tiện lợi tối đa trong quá trình lắp đặt, di chuyển và sử dụng. Đây là lựa chọn lý tưởng cho những môi trường yêu cầu thiết bị nhỏ – gọn – hiệu quả.
Bơm chân không thô model 2XZ-2 là loại bơm vòng dầu cánh gạt hai cấp, dùng để tạo chân không ban đầu (chân không sơ cấp) trong các hệ thống thí nghiệm và công nghiệp nhẹ. Quá trình tạo chân không của bơm được thực hiện dựa trên sự thay đổi thể tích buồng nén nhờ chuyển động lệch tâm của rotor và cánh gạt, kết hợp với dầu làm kín. Dưới đây là diễn giải chi tiết theo từng giai đoạn.
Để tạo được chân không hiệu quả, model 2XZ-2 sử dụng các bộ phận chính sau:
Rotor đặt lệch tâm trong buồng hình trụ
Hai cánh gạt chuyển động tự do trong rãnh rotor
Van hút và van xả
Buồng nén được chia thành hai cấp
Hệ thống dầu làm kín và bôi trơn
Buồng dầu tuần hoàn
Sự kết hợp của các bộ phận này cho phép bơm tạo ra áp suất thấp ổn định.
Khi rotor quay lệch tâm trong khoang hình trụ:
Cánh gạt được đẩy ra ngoài nhờ lực ly tâm
Thể tích giữa rotor và thành buồng mở rộng
Áp suất trong khoang giảm mạnh
Khí từ hệ thống bên ngoài được hút vào qua van hút
Đây là bước khởi tạo chân không, giúp bơm bắt đầu lấy khí ra khỏi hệ thống.
Khi rotor tiếp tục quay:
Khoang chứa khí dần thu nhỏ
Thể tích giảm → áp suất tăng
Lớp dầu được kéo theo bề mặt tạo ra độ kín tối đa
Khí bị nén đến mức đủ để mở van xả
Giai đoạn này quyết định độ hiệu quả của quá trình tạo chân không, vì dầu đóng vai trò giảm rò khí và tăng hiệu quả nén.
Khi áp suất nén vượt ngưỡng mở của van xả:
Van xả bật mở tự động
Khí nén được đẩy ra ngoài bơm
Dầu ngăn khí quay ngược trở lại buồng hút
Hoàn thành một chu kỳ hút – nén – xả.
Model 2XZ-2 là bơm hai cấp, nghĩa là khí đi qua:
Cấp 1: Hút lượng khí lớn khi hệ thống còn ở áp suất cao
Cấp 2: Nén sâu hơn để tạo chân không thấp
Ưu điểm của cơ chế hai cấp:
Tạo chân không sâu hơn so với bơm một cấp
Đảm bảo hút ổn định khi áp suất xuống thấp
Tăng tốc độ hút trong suốt quá trình
Duy trì độ chân không sâu, ít dao động
Điều này là lý do bơm 2XZ-2 được đánh giá cao trong các ứng dụng cần chân không sơ cấp ổn định.
Dầu chân không đóng vai trò không thể thiếu:
Làm kín khe hở giúp ngăn rò khí
Bôi trơn để giảm ma sát, nhờ đó rotor quay nhẹ hơn
Ngăn khí hồi ngược từ buồng xả
Hỗ trợ tản nhiệt khi bơm vận hành liên tục
Nếu không có dầu, bơm không thể đạt được độ chân không thấp theo tiêu chuẩn.
Khi bơm hoạt động:
Chu trình hút → nén → xả liên tục diễn ra
Cấp 1 xử lý lượng khí lớn
Cấp 2 hoàn thiện độ chân không sâu
Dầu tuần hoàn liên tục để làm kín và làm mát
Nhờ đó, bơm duy trì áp suất ổn định ở mức chân không thô, phục vụ cho các hệ thống lớn hoặc các thiết bị cần khởi tạo chân không ban đầu.
Quá trình tạo chân không trong bơm chân không thô model 2XZ-2 diễn ra qua ba giai đoạn: hút khí, nén khí và xả khí. Thiết kế hai cấp và hệ thống dầu làm kín giúp bơm đạt độ chân không sâu, ổn định và duy trì áp suất thấp trong thời gian dài. Hiểu rõ quá trình này giúp người dùng vận hành bơm đúng cách, phát hiện sự cố sớm và tối ưu hiệu quả hệ thống.
