Bơm chân không bôi trơn dầu model 2XZ-15C được thiết kế chú trọng đến khả năng ngăn ngừa rò rỉ dầu, đảm bảo quá trình vận hành ổn định, sạch sẽ và duy trì độ chân không tối ưu. Việc chống rò rỉ dầu là yếu tố quan trọng để giữ bơm hoạt động bền bỉ và hạn chế ô nhiễm môi trường làm việc.
Phớt trục được đặt tại vị trí trục động cơ nối với rôto:
Làm bằng vật liệu chịu dầu và chịu nhiệt
Có độ đàn hồi tốt để bám sát trục
Giữ dầu không thoát ra ngoài khi trục quay với tốc độ cao
Phớt trục chất lượng cao giúp giảm tối đa hiện tượng dầu thấm ra vỏ động cơ.
Buồng dầu được thiết kế riêng biệt với buồng bơm:
Ngăn dầu bắn tung hoặc tràn vào các bộ phận không cần thiết
Duy trì lượng dầu ổn định
Tránh hiện tượng dầu bị hút ngược theo đường khí
Thiết kế tách biệt giúp bơm sạch hơn và dễ bảo trì.
Dầu sau khi bôi trơn được hồi lại về buồng dầu qua:
Đường ống kín
Các rãnh hồi dầu thiết kế chính xác
Không để dầu tiếp xúc với khí thoát
Cách thiết kế này đảm bảo dầu luôn hồi đúng vị trí, giảm thất thoát dầu và tránh rò rỉ ra ngoài vỏ bơm.
Các mặt ghép như:
Nắp buồng bơm
Nắp chắn dầu
Cửa kiểm tra mức dầu
Đều được trang bị các loại ron chuyên dụng:
Ron cao su chịu dầu
Ron giấy chịu nhiệt
Ron composite bền
Các ron này đảm bảo dầu không rò rỉ tại các vị trí mặt bích hoặc khu vực tháo lắp.
Một số phiên bản của 2XZ-15C được trang bị van tách dầu (oil mist separator) hoặc ống gom dầu để:
Hạn chế dầu lẫn vào khí xả
Ngăn dầu bị thất thoát ra môi trường
Thu hồi dầu quay lại buồng dầu
Điều này giúp máy sạch hơn và giảm tiêu hao dầu.
Lỗ thông hơi được đặt đúng vị trí để:
Ngăn áp suất trong buồng dầu tăng đột ngột
Tránh dầu bị đẩy ra ngoài theo áp suất
Giữ trạng thái cân bằng giữa không khí và dầu
Đây là chi tiết nhỏ nhưng rất quan trọng trong thiết kế chống rò rỉ.
Do không sử dụng dây đai hoặc hộp số:
Không có lực ly tâm làm dầu văng ra ngoài
Không cần dầu bôi trơn cho hệ truyền đai
Không tạo ra mạt làm mòn phớt
Nhờ đó rò rỉ dầu ít xảy ra hơn.
Thân bơm đúc nguyên khối có ưu điểm:
Ít mối ghép
Ít vị trí có khả năng rò rỉ
Độ kín tốt hơn và ít bị biến dạng theo thời gian
Thiết kế liền khối giúp bơm hoạt động ổn định nhiều năm.
Thiết kế chống rò rỉ dầu của bơm chân không bôi trơn dầu model 2XZ-15C được tối ưu bởi phớt trục chất lượng cao, hệ thống buồng dầu tách biệt, đường hồi dầu kín, ron làm kín chắc chắn và thân bơm liền khối. Nhờ những yếu tố này, 2XZ-15C vận hành sạch sẽ, tiêu hao dầu thấp và duy trì độ chân không ổn định trong thời gian dài.
Cánh quạt làm mát của bơm chân không bôi trơn dầu model 2XZ-15C thường được chế tạo từ hợp kim nhôm hoặc nhựa kỹ thuật chịu nhiệt. Hai vật liệu này giúp cánh quạt có trọng lượng nhẹ, độ bền cao, chống ăn mòn và tản nhiệt tốt. Nhờ vật liệu ổn định, cánh quạt duy trì được hiệu suất làm mát lâu dài và hạn chế biến dạng khi hoạt động nhiều giờ liên tục.
Cánh quạt của 2XZ-15C thường có thiết kế dạng hướng trục, nghĩa là luồng gió được tạo ra theo phương song song với trục động cơ. Thiết kế này giúp gió được thổi xuyên suốt thân bơm, làm mát đều các bộ phận như buồng bơm, vỏ động cơ, và khu vực rotor. Dạng cánh hướng trục giúp giảm lực cản gió, hạn chế tiếng ồn và duy trì tốc độ quay ổn định.
Cánh quạt thường có từ 5 đến 9 cánh, tùy từng phiên bản. Góc nghiêng của mỗi cánh được tính toán tối ưu để tạo lưu lượng gió lớn nhưng không làm tăng lực cản lên động cơ. Độ nghiêng hợp lý giúp giảm nhiệt nhanh chóng, đảm bảo bơm không bị quá nhiệt khi hoạt động lâu dài.
Cánh quạt được lắp trực tiếp vào trục động cơ của bơm chân không bôi trơn dầu model 2XZ-15C. Nhờ cơ chế dẫn động trực tiếp, tốc độ quay của cánh quạt đồng bộ hoàn toàn với tốc độ động cơ, giúp quá trình làm mát diễn ra ổn định và hiệu quả. Việc lắp trực tiếp cũng giúp giảm chi tiết trung gian, hạn chế hỏng hóc và nâng cao độ bền.
Bên ngoài cánh quạt là lồng bảo vệ bằng thép hoặc hợp kim chống gỉ. Lồng bảo vệ có các khe thoáng để gió lưu thông mà vẫn đảm bảo an toàn cho người vận hành, tránh nguy cơ chạm vào cánh quạt đang quay với tốc độ cao. Lồng cũng giúp ngăn bụi và vật nhỏ lọt vào gây kẹt cánh hoặc hỏng rotor.
Nhờ cấu tạo tối ưu, cánh quạt làm mát giúp điều hòa nhiệt độ toàn thân bơm, đặc biệt tại các vị trí phát sinh nhiệt lớn như động cơ, buồng bơm và khu vực rotor. Khi nhiệt độ được giữ ở mức ổn định, dầu bôi trơn không bị biến chất nhanh, cánh gạt ít bị mài mòn, và bơm duy trì hiệu suất hút ổn định trong thời gian dài.
Cấu tạo cánh quạt làm mát của Bơm chân không bôi trơn dầu model 2XZ-15C gồm vật liệu nhẹ và bền, thiết kế hướng trục, số lượng cánh hợp lý, lắp trực tiếp trên trục động cơ và có lồng bảo vệ chắc chắn. Nhờ thiết kế tối ưu này, cánh quạt đảm bảo khả năng làm mát hiệu quả, giữ nhiệt độ bơm ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống. Đây là một trong những yếu tố quan trọng giúp model 2XZ-15C vận hành bền bỉ và ổn định trong nhiều điều kiện làm việc.
https://vietnhat.company/may-bom-chan-khong-canh-quay-dan-dong-truc-tiep-dong-2xz15c.html

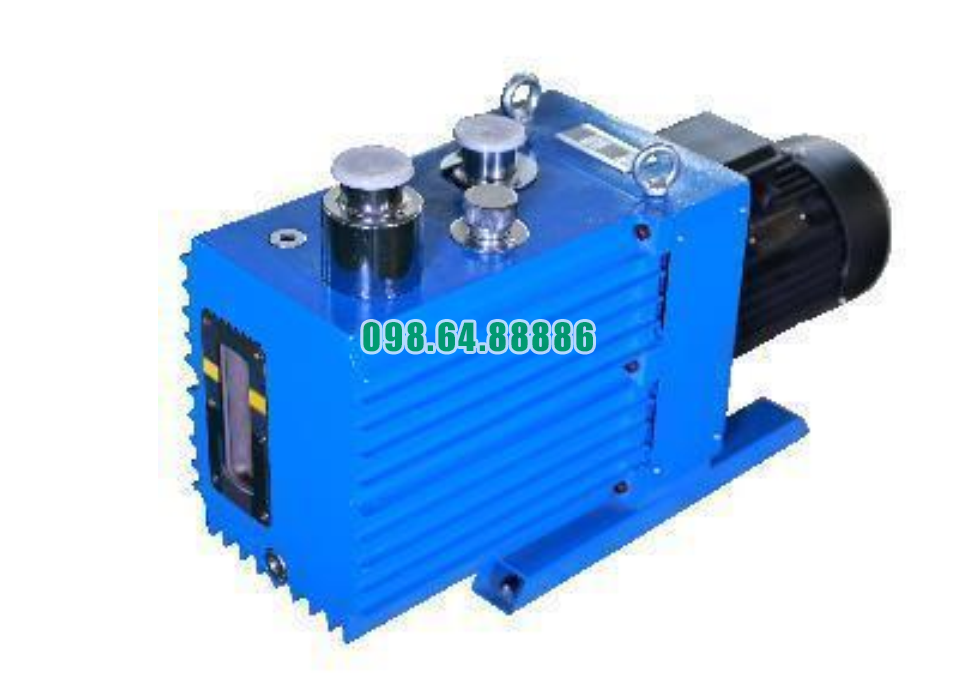

Bơm chân không thô model 2XZ-15C
