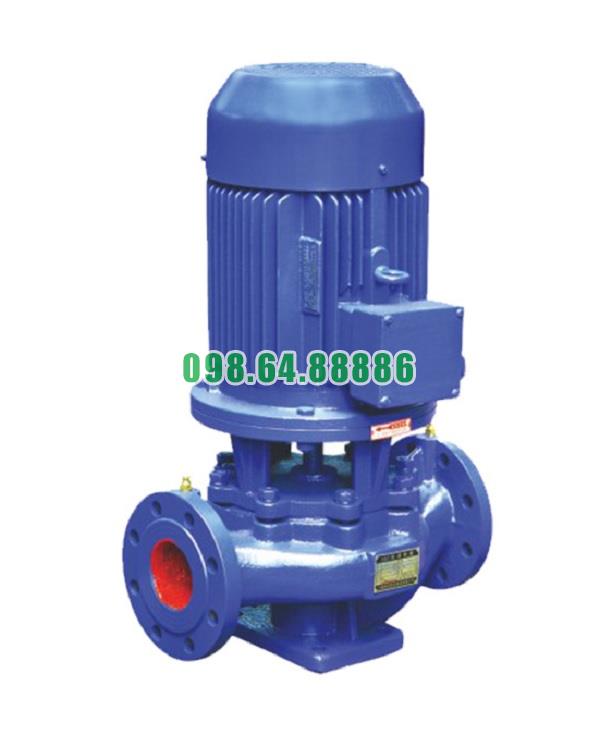

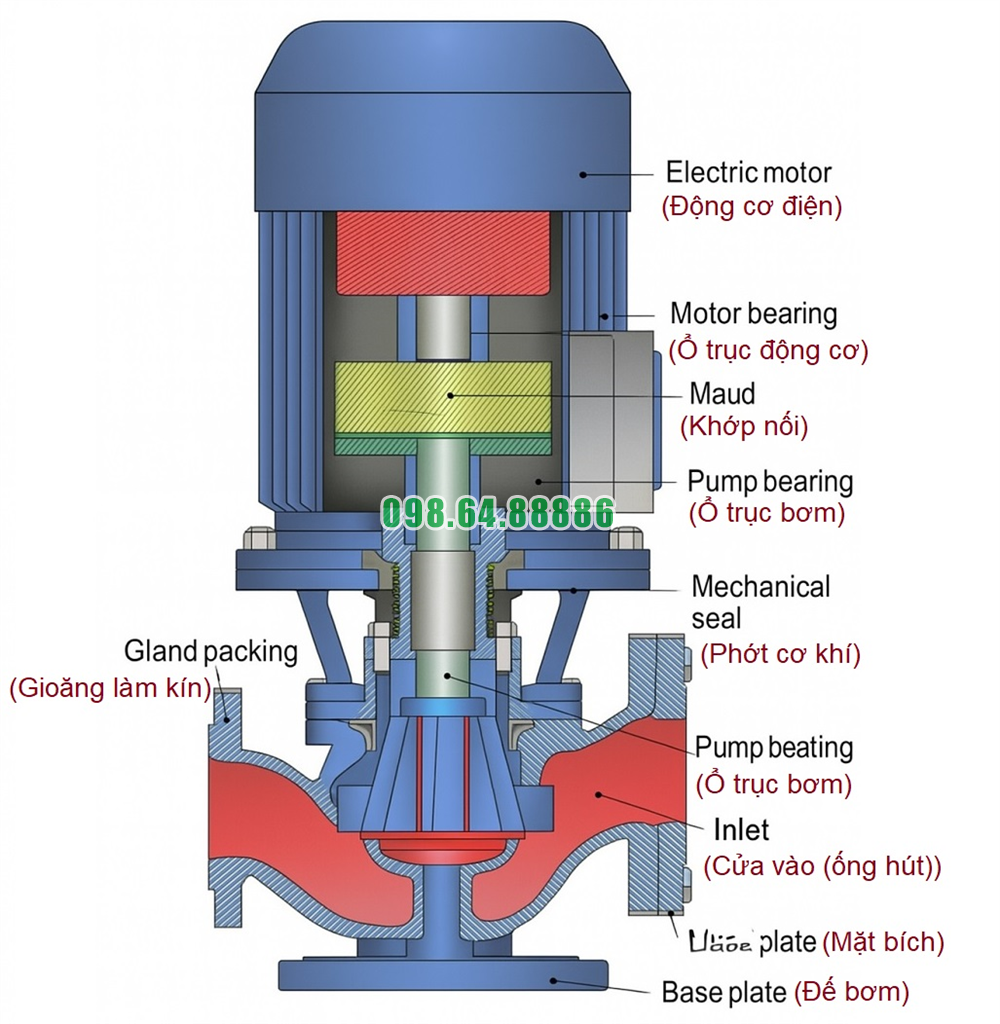

Bơm ISG80-125A, IRG80-125A áp dụng kiến trúc inline trục thẳng đứng, đồng tâm giữa động cơ và cụm thủy lực, giúp truyền lực trực tiếp, giảm tổn thất cơ khí và tối ưu độ êm. Cửa hút – xả cùng trục, thuận tiện bố trí đường ống, hạn chế cút nối và tổn thất cục bộ.
Cánh bơm dạng cánh kín một cấp, biên dạng thủy động học tối ưu để đạt lưu lượng ổn định với cột áp thiết kế 20–50 m ở tốc độ 2 cực.
Vòng chặn mòn (wear ring) lắp trên vỏ bơm giúp kiểm soát khe hở đầu vào, duy trì hiệu suất khi mòn tự nhiên.
Buồng xoáy và ống khuếch tán được gia công đồng đều để giảm xoáy thứ cấp, hạ mức rung và tiếng ồn.
Thân bơm đúc liền khối, có gân tăng cứng theo phương dọc, chịu áp tới 1,6 MPa.
Mặt bích tiêu chuẩn DN80, mặt bích đối xứng giúp đảo chiều dòng chảy linh hoạt khi đổi hướng bố trí ống.
Chân đế tích hợp với thân bơm, bắt bulông trực tiếp xuống sàn hoặc bệ thép, đảm bảo ổn định hình học.
Trục liền (one-piece shaft) hoặc trục ghép then, cân bằng động ở cấp G6.3, hạn chế biên độ lệch tâm.
Ổ bi rãnh sâu hoặc ổ bi đỡ – chặn bố trí theo sơ đồ đỡ kép, phân tải dọc trục khi vận hành ở cột áp cao.
Phớt chắn bụi và vòng chặn dầu bảo vệ ổ bi, giảm nhiễm bẩn từ môi trường.
Phớt cơ khí cartridge hoặc đơn tiêu chuẩn, mặt trượt ceramic/SiC và vòng tĩnh graphite, elastomer NBR/EPDM.
Buồng phớt có rãnh tuần hoàn giúp tản nhiệt, tăng tuổi thọ khi chạy ở nhiệt độ cao (đặc biệt phiên bản IRG cho nước nóng).
Ghép trực tiếp với động cơ IEC, khớp nối đàn hồi ngắn hoặc mặt bích liền, giảm sai lệch đồng trục.
Nắp chụp khớp nối che kín, tránh tai nạn cơ khí và nhiễm bẩn dầu mỡ.
Động cơ tiêu chuẩn IEC 60034, cấp bảo vệ IP55, cách điện F, phù hợp biến tần VFD để điều khiển lưu lượng – áp suất.
Quạt hướng trục làm mát cưỡng bức, lưới bảo vệ hai đầu đảm bảo an toàn khi vận hành trong phòng máy hẹp.
Do cổng hút – xả đồng trục, chiều dài đường ống ngắn, giảm số co cút và tổn thất cục bộ.
Có thể lắp van một chiều và van chặn ngay trên tuyến thẳng, thuận tiện bảo trì mà không tháo bơm khỏi tuyến ống.
Chiều cao tổng thể nhỏ gọn, chiếm ít diện tích sàn hơn bơm trục ngang cùng cỡ lưu lượng.
Dễ bố trí dạng song song/nối tiếp trong buồng bơm tòa nhà cao tầng, trung tâm thương mại, khách sạn.
Cụm rotor pull-out: tháo cụm trục – cánh – phớt theo phương trục mà không tháo rời đường ống.
Bu lông tai treo và bề mặt chèn kích giúp thao tác nhấc – cân chỉnh an toàn.
Các điểm tra mỡ/kiểm dầu bố trí ngoài vỏ, dễ tiếp cận, có nắp bảo vệ.
Thân: gang xám/gang cầu phủ epoxy 2 lớp chống ăn mòn.
Trục: thép không gỉ 304 hoặc thép hợp kim xử lý nhiệt.
Cánh: gang/hợp kim đồng/inox 304 tùy môi trường; bề mặt phun bi và sơn phủ giảm bám cặn.
Bu lông – đai ốc: thép mạ kẽm hoặc inox tại các vị trí tiếp xúc ẩm.
ISG80-125A cho nước sạch, HVAC, cấp thoát nước tuần hoàn.
IRG80-125A tối ưu nước nóng, gia nhiệt, hệ thống trao đổi nhiệt, chịu nhiệt độ tới 120°C khi dùng phớt và elastomer phù hợp.
Cân bằng động cánh và rotor hạn chế rung nền, mức ồn thường ≤ 75 dB(A) ở 1 m.
Có thể bổ sung đệm cao su/neoprene dưới chân đế để tách rung với sàn.
Bố trí cảm biến rung – nhiệt (tùy chọn) phục vụ bảo trì dự đoán.
Hộp cực quay 360° thuận hướng cáp, chuẩn cốt dây theo IEC.
Tương thích biến tần, cài đặt đường đặc tính PID theo tín hiệu áp suất để tiết kiệm năng lượng.
Thiết kế theo thông lệ ISO 2858/5199 cho bơm ly tâm công nghiệp.
Thử kín thân ≥ 1,5 lần áp suất làm việc, kiểm tra điện an toàn theo IEC.
Lắp van một chiều và van chặn ở đầu xả, đồng hồ áp tại hút – xả để giám sát tổn thất.
Bố trí đoạn ống thẳng tối thiểu ở phía hút để dòng vào ổn định.
Căn đồng trục bằng thước lá/đồng hồ so sau khi cố định bệ – đường ống.
Bơm trục thẳng đứng model ISG80-125A, IRG80-125A vận hành theo nguyên lý bơm ly tâm, sử dụng lực ly tâm để di chuyển chất lỏng. Khi động cơ điện hoạt động, trục bơm quay theo phương thẳng đứng, truyền mô-men trực tiếp đến cánh bơm. Cánh bơm quay với tốc độ cao tạo vùng áp suất thấp ở tâm cánh, hút chất lỏng từ nguồn cấp vào buồng bơm, sau đó đẩy ra ngoài ở mép cánh với áp suất và lưu lượng ổn định.
Khởi động và mồi bơm
Trước khi vận hành, buồng bơm và đường hút phải được mồi đầy chất lỏng để tránh chạy khô gây hỏng phớt cơ khí.
Van xả mở một phần để giảm tải cho động cơ khi khởi động.
Hút chất lỏng
Khi cánh bơm quay, áp suất tại tâm cánh giảm xuống thấp hơn áp suất của nguồn cấp, khiến chất lỏng được hút vào qua ống hút.
Đường hút cần đảm bảo kín khít để tránh lọt khí gây xâm thực.
Tăng áp
Chất lỏng đi từ tâm cánh ra mép cánh dưới tác dụng của lực ly tâm.
Vỏ bơm dạng xoắn (volute) chuyển đổi năng lượng động của dòng chảy thành năng lượng áp suất, giúp dòng chất lỏng đạt cột áp cần thiết.
Đẩy chất lỏng vào hệ thống
Chất lỏng sau khi được tăng áp đi ra cửa xả, vào đường ống của hệ thống.
Van xả được điều chỉnh để duy trì áp suất và lưu lượng phù hợp.
Lưu lượng ổn định, áp suất đồng đều nhờ thiết kế thủy lực tối ưu.
Độ rung và tiếng ồn thấp nhờ trục và động cơ đồng tâm, giảm hao mòn.
Khả năng hoạt động liên tục 24/7 trong các hệ thống công nghiệp và dân dụng.
Tiết kiệm năng lượng khi vận hành trong vùng hiệu suất tối ưu.
Đường hút ngắn, thẳng và không rò rỉ.
Chất lỏng nằm trong giới hạn nhiệt độ và áp suất thiết kế.
Cánh bơm, phớt cơ khí và vòng bi được bảo trì định kỳ.
Vận hành trong dải lưu lượng – cột áp do nhà sản xuất khuyến nghị.
