Động cơ điện xoay chiều kiểu kín, quạt ngoài, cấp bảo vệ IP54 trở lên.
Cấp cách điện F hoặc cao hơn, đảm bảo chịu nhiệt tốt trong quá trình hoạt động liên tục.
Thiết kế động cơ đạt chuẩn IE2 hoặc IE3 (hiệu suất cao), giúp tiết kiệm năng lượng và thân thiện môi trường.
Tùy vào cấu hình cụ thể của model ISG40-250A, IRG40-250A, công suất thường trong khoảng 3 kW đến 7.5 kW.
Động cơ được thiết kế đồng bộ với yêu cầu cột áp và lưu lượng của bơm, đảm bảo hoạt động ổn định.
Động cơ vận hành êm, ít rung nhờ:
Rotor cân bằng động chính xác
Ổ bi chất lượng cao
Được tích hợp bộ bảo vệ quá nhiệt (nếu có) nhằm ngắt tự động khi nhiệt độ cuộn dây vượt giới hạn an toàn.
Bơm ISG40-250A, IRG40-250A sử dụng kết nối trục đồng tâm trực tiếp giữa động cơ và trục bơm (không qua khớp nối trung gian).
Ưu điểm:
Truyền mô-men xoắn hiệu quả, không tổn thất công suất do bộ truyền động.
Giảm kích thước tổng thể, tiết kiệm không gian lắp đặt.
Giảm rung động và tiếng ồn do không có khớp nối cơ khí trung gian.
Trục động cơ và trục bơm được gia công chính xác, lắp ráp đồng tâm bằng phương pháp then hoa hoặc đầu ren kết nối an toàn.
Động cơ và bơm thường được lắp chung trên một đế liền khối, đảm bảo căn chỉnh chính xác, giảm công tác cân chỉnh khi lắp đặt tại hiện trường.
Đảm bảo độ đồng tâm giữa trục động cơ và trục bơm trong giới hạn cho phép để giảm rung động và mài mòn bất thường.
Nguồn điện cấp cho động cơ phải đạt tiêu chuẩn điện áp (±5% điện áp định mức) để tránh gây quá nhiệt và hư hỏng cuộn dây.
Biến tần giúp:
Điều chỉnh tốc độ bơm phù hợp với nhu cầu thực tế.
Giảm sốc thủy lực khi khởi động/dừng.
Tiết kiệm điện năng trong vận hành.
Hiệu quả truyền động cao, giảm tổn thất cơ học.
Giảm bảo trì, không cần bảo dưỡng khớp nối trung gian.
Gọn nhẹ, dễ lắp đặt trong không gian hẹp.
Độ tin cậy cao, ít điểm kết nối cơ khí nên hạn chế sự cố hỏng hóc.
Mặt bích của ISG40-250A và IRG40-250A được thiết kế đồng trục (inline), nghĩa là cửa hút và cửa xả nằm trên cùng một đường thẳng giúp lắp đặt dễ dàng, hạn chế không gian lắp đặt, giảm tổn thất áp suất trong đường ống.
Kích thước mặt bích tiêu chuẩn phù hợp với đường kính danh định của model: DN40 (tương ứng với 40 mm).
Mặt bích được gia công phẳng, đảm bảo khả năng làm kín khi lắp với đường ống, hạn chế rò rỉ tại điểm kết nối.
Gang cầu hoặc gang xám: dùng phổ biến cho môi trường nước sạch, nước xử lý.
Thép đúc, thép không gỉ: dùng trong môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.
Hợp kim đặc biệt: trong các ứng dụng hóa chất hoặc nước biển.
Mặt bích được chế tạo theo các tiêu chuẩn thông dụng như:
GB/T (Trung Quốc)
DIN (Đức)
ISO (Quốc tế)
JIS (Nhật Bản, nếu khách hàng yêu cầu)
Khoảng cách lỗ bu lông, đường kính lỗ bu lông và độ dày mặt bích tuân thủ đúng tiêu chuẩn giúp dễ dàng kết nối với hệ thống đường ống hiện hữu.
Sử dụng kiểu kết nối bằng bu lông và đai ốc qua mặt bích, giúp tháo lắp thuận tiện khi bảo trì.
Mặt bích thường đi kèm gioăng làm kín (cao su chịu nước, PTFE hoặc vật liệu đặc biệt) đặt giữa hai bề mặt để đảm bảo độ kín hoàn hảo.
Đảm bảo đường ống vào và ra thẳng hàng với mặt bích của bơm để tránh gây lực xoắn hoặc lệch trục, hạn chế rung động.
Dùng gioăng mới, đồng đều về kích thước và vật liệu, không tái sử dụng gioăng cũ.
Xiết bu lông đều lực theo hình ngôi sao hoặc chéo để tránh cong vênh mặt bích.
Đường ống phải có giá đỡ độc lập, không để tải trọng của đường ống tác động lên mặt bích của bơm.
Dễ lắp đặt, bảo trì và thay thế
Giảm không gian lắp đặt nhờ thiết kế đồng trục
Tương thích với nhiều tiêu chuẩn đường ống
Tăng độ an toàn và độ kín khi vận hành ở áp suất cao

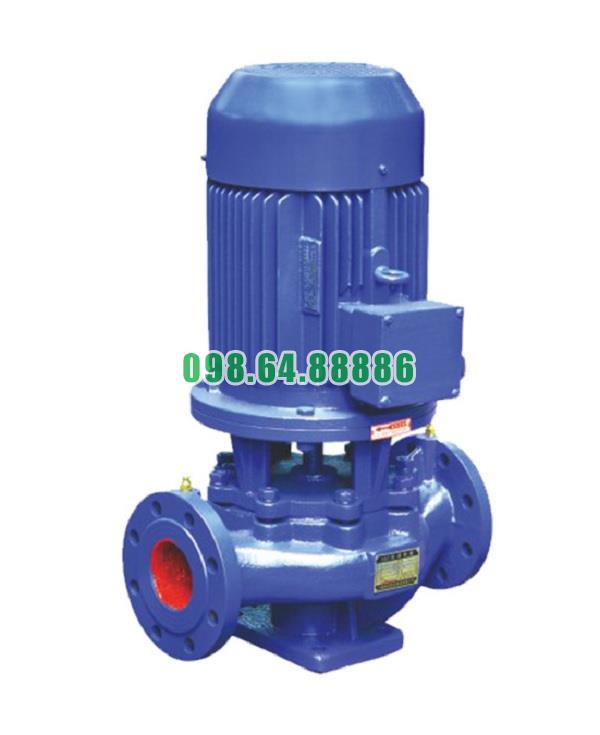

Máy bơm đường ống trục đứng model ISG40-250A, bơm IRG40-250A, 0.75 kw
12.355.200 VND
