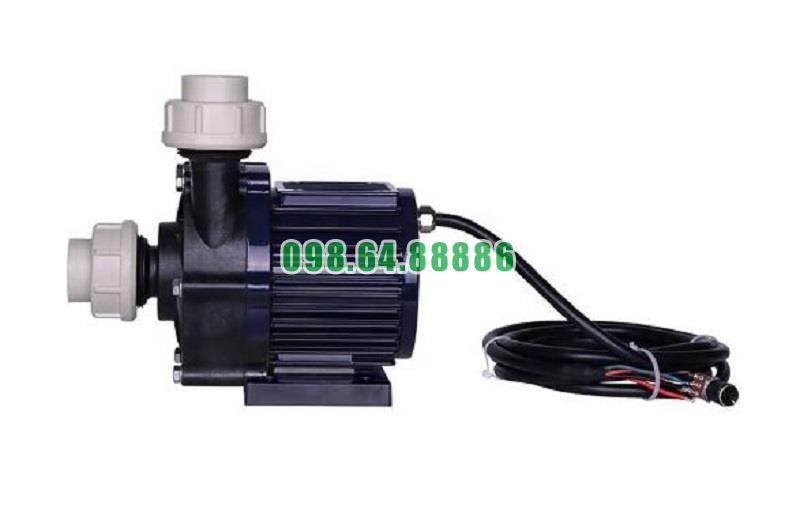

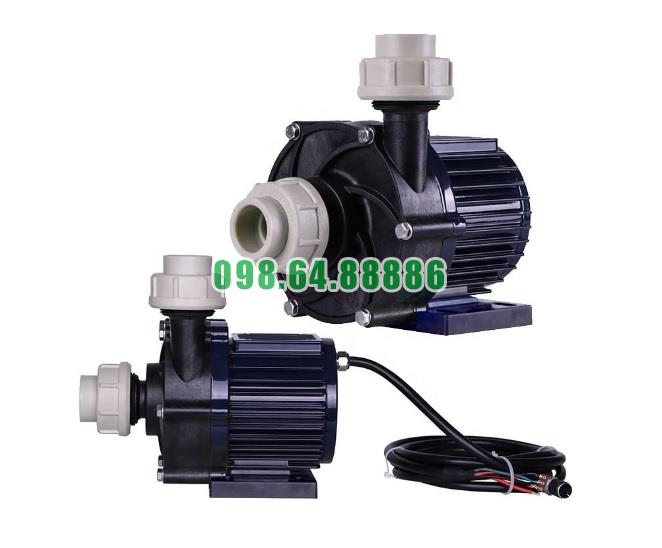

Giá bán bơm dẫn động từ hóa chất điện áp 24v và 48v TDM-70ERU-DC24 công suất đầu ra 51w

Cấu tạo của bơm dẫn động từ hóa chất điện áp 24v và 48v TDM-70ERU-DC24 công suất đầu ra 51w

Bơm dẫn động từ TDM-70ERU-DC24 là loại bơm ly tâm không phớt, sử dụng truyền động từ (Magnetic Drive), hoạt động với điện áp DC24V & DC48V, công suất 51W. Nhờ thiết kế kín hoàn toàn, bơm có khả năng vận chuyển hóa chất ăn mòn mà không rò rỉ, phù hợp cho nhiều ứng dụng công nghiệp.

1. Cấu tạo chính của bơm dẫn động từ TDM-70ERU-DC24

1.1. Thân bơm (Pump Casing)

• Chất liệu chống ăn mòn: Thường làm từ PP (Polypropylene), PVDF (Polyvinylidene Fluoride), hoặc Teflon (PTFE) để chịu được hóa chất mạnh như axit, kiềm, dung môi hữu cơ.
• Thiết kế kín hoàn toàn, ngăn ngừa rò rỉ và bay hơi hóa chất độc hại.
• Kết nối đường ống dễ dàng, với đầu vào và đầu ra phù hợp với hệ thống tiêu chuẩn.

1.2. Cánh bơm (Impeller)

• Cấu tạo bằng nhựa chống mài mòn hoặc hợp kim đặc biệt, giúp bơm hoạt động bền bỉ trong môi trường hóa chất.
• Gắn trực tiếp với nam châm trong, không cần trục kết nối cơ khí.
• Tạo lực ly tâm mạnh, giúp hóa chất di chuyển liên tục và ổn định.

1.3. Nam châm truyền động (Magnetic Drive System)

Bơm dẫn động từ sử dụng hai bộ nam châm để truyền lực quay mà không cần trục cơ khí:

• Nam châm ngoài (Outer Magnet): Gắn với trục động cơ, quay khi động cơ hoạt động.
• Nam châm trong (Inner Magnet): Nằm bên trong khoang bơm, truyền lực từ nam châm ngoài để quay cánh bơm.
• Không tiếp xúc trực tiếp, giúp loại bỏ ma sát, tăng độ bền và hạn chế rò rỉ hóa chất.

1.4. Động cơ DC (DC Motor - 24V & 48V)

• Công suất 51W, phù hợp với các hệ thống bơm hóa chất yêu cầu lưu lượng và áp suất ổn định.
• Hỗ trợ cả nguồn DC24V & DC48V, giúp linh hoạt trong sử dụng.
• Tiêu thụ điện năng thấp, hiệu suất cao, không gây quá tải hệ thống.
• Thiết kế tản nhiệt tốt, giúp động cơ hoạt động liên tục mà không bị nóng.

1.5. Khoang bơm (Pump Chamber)

• Khoang bơm chịu áp lực cao, giúp duy trì hiệu suất bơm mà không bị rò rỉ.
• Bảo vệ cánh bơm và nam châm trong, giúp hệ thống hoạt động trơn tru.
• Vật liệu kháng hóa chất, giúp kéo dài tuổi thọ bơm.

1.6. Trục quay và vòng bi (Shaft & Bearings)

• Chất liệu gốm hoặc hợp kim chống ăn mòn, giúp giảm ma sát và hao mòn trong quá trình vận hành.
• Không cần bôi trơn, giúp bơm hoạt động lâu dài mà không cần bảo trì thường xuyên.

1.7. Đầu vào và đầu ra (Inlet & Outlet Ports)

• Thiết kế tiêu chuẩn, phù hợp với hệ thống đường ống DN20 hoặc tương đương.
• Hỗ trợ kết nối dễ dàng, giúp bơm hóa chất từ bể chứa đến các thiết bị xử lý khác.
• Độ bền cao, chống rò rỉ và chịu áp lực tốt.

2. Nguyên lý hoạt động của bơm dẫn động từ TDM-70ERU-DC24

🔹 Cấp nguồn điện DC24V hoặc DC48V, động cơ bắt đầu quay.
🔹 Nam châm ngoài quay theo động cơ, tạo lực từ tác động đến nam châm trong.
🔹 Nam châm trong truyền động đến cánh bơm, giúp bơm hóa chất mà không cần trục cơ khí.
🔹 Lực ly tâm đẩy hóa chất ra ngoài, tạo dòng chảy mạnh mẽ và liên tục.
🔹 Khoang bơm kín hoàn toàn ngăn rò rỉ, đảm bảo an toàn khi vận hành.

Ứng dụng trong sản suất của bơm dẫn động từ hóa chất điện áp 24v và 48v TDM-70ERU-DC24 công suất đầu ra 51w

Bơm dẫn động từ hóa chất TDM-70ERU-DC24 hoạt động ở điện áp 24V hoặc 48V, công suất đầu ra 51W, có thiết kế nhỏ gọn, không dùng phớt cơ khí giúp ngăn rò rỉ hóa chất. Nhờ đó, bơm này được ứng dụng rộng rãi trong các ngành sản xuất yêu cầu độ an toàn cao và vận hành bền bỉ.

1. Ngành công nghiệp hóa chất

• Bơm hóa chất ăn mòn: HCl, NaOH, H₂SO₄ loãng, các dung môi hữu cơ.
• Xử lý chất thải hóa học: Chuyển hóa chất từ bể chứa đến hệ thống xử lý.
• Hệ thống pha trộn hóa chất: Dùng trong dây chuyền sản xuất hóa chất.

2. Ngành sản xuất linh kiện điện tử

• Làm sạch bo mạch PCB: Cung cấp dung dịch rửa chuyên dụng.
• Xử lý nước thải có chứa kim loại nặng: Bơm hóa chất trung hòa trước khi xả thải.
• Dây chuyền mạ điện: Cung cấp dung dịch mạ hoặc axit rửa bề mặt kim loại.

3. Ngành y tế, dược phẩm

• Hệ thống lọc nước tinh khiết: Bơm hóa chất để điều chỉnh độ pH và tiệt trùng nước.
• Sản xuất thuốc và mỹ phẩm: Bơm các dung dịch hóa chất trong dây chuyền sản xuất.
• Thiết bị xét nghiệm và phân tích: Bơm hóa chất chính xác trong các thiết bị xét nghiệm tự động.

4. Ngành xử lý nước

• Xử lý nước công nghiệp: Dùng trong hệ thống bơm chlorine, kiềm, axit để cân bằng pH.
• Hệ thống RO, DI, EDI: Cung cấp hóa chất rửa màng lọc, tái sinh hạt nhựa ion.
• Hệ thống tuần hoàn nước hồ bơi: Bơm hóa chất diệt khuẩn, cân bằng nước.

5. Ngành sản xuất thực phẩm, đồ uống

• Bơm dung dịch sát khuẩn: H2O2, NaClO trong dây chuyền tiệt trùng.
• Xử lý nước sản xuất: Điều chỉnh pH, xử lý vi sinh trong nước cấp.
• Dây chuyền pha chế nước giải khát: Chuyển hóa chất phụ gia an toàn thực phẩm.

6. Ngành năng lượng tái tạo

• Làm mát hệ thống pin năng lượng mặt trời: Bơm dung dịch tản nhiệt.
• Xử lý hóa chất trong sản xuất pin lithium: Bơm dung môi, hóa chất hỗ trợ sản xuất pin.

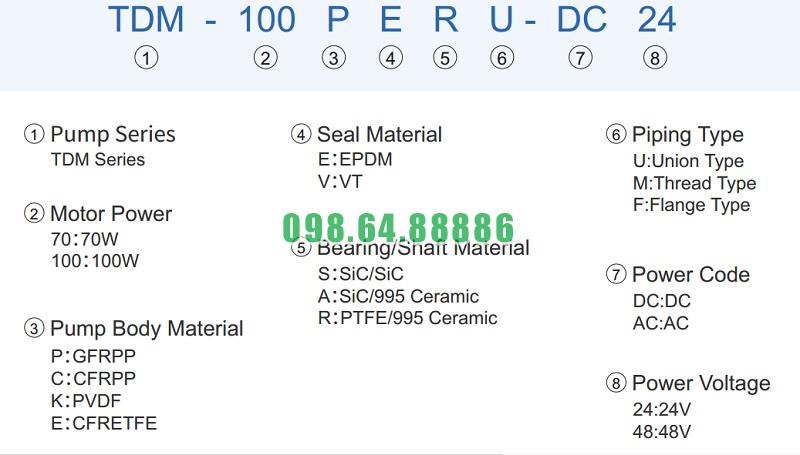

Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v

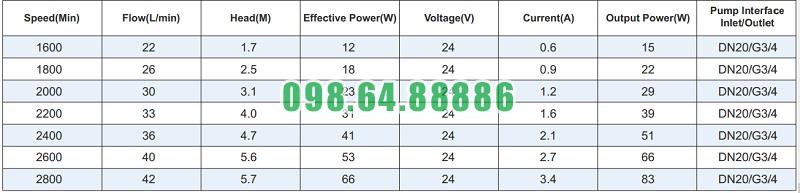

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-70ERU-DC24

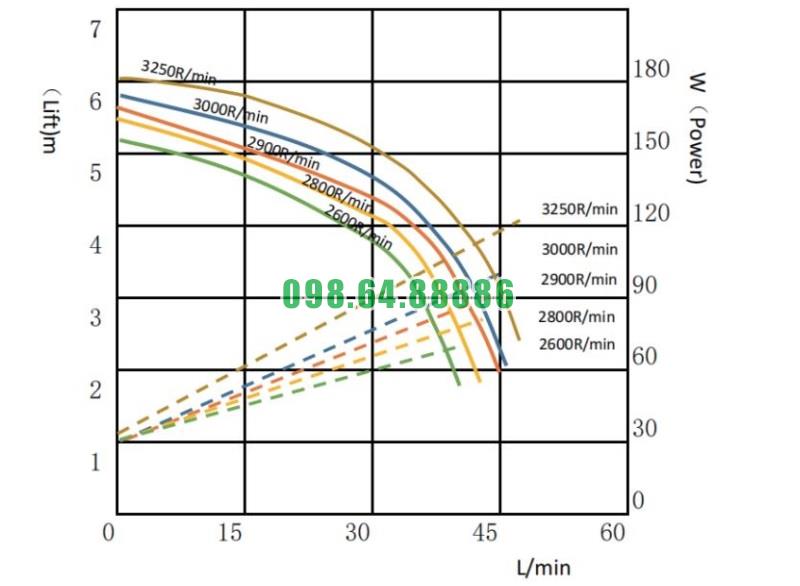

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v

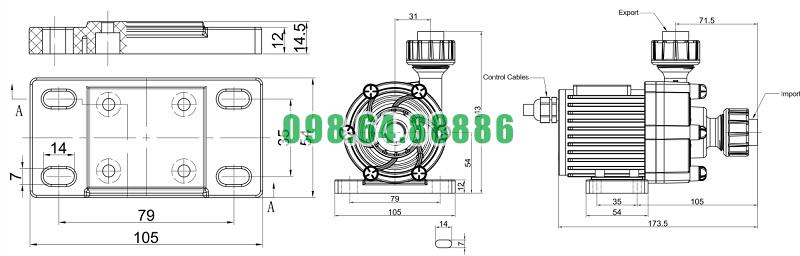

Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
