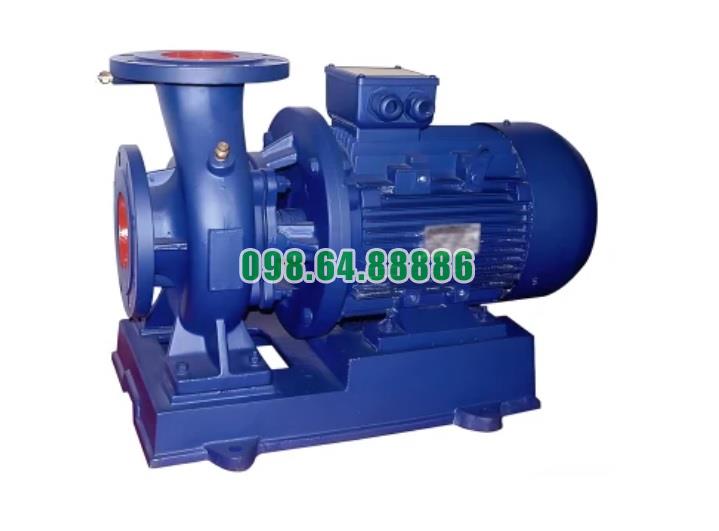

Nguyên tắc vận hành và tính năng của bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW hoạt động dựa trên nguyên lý cơ bản của bơm ly tâm, kết hợp với các tính năng thiết kế đặc biệt để đảm bảo hiệu quả và ổn định trong quá trình vận hành. Dưới đây là phân tích chi tiết về nguyên tắc vận hành và các tính năng của bơm này.
1. Nguyên tắc vận hành của bơm nước ly tâm trục ngang SLW100-ISW100-125-I:
Bơm ly tâm trục ngang hoạt động dựa trên nguyên lý ly tâm, nơi năng lượng cơ học từ động cơ được chuyển đổi thành năng lượng động năng của chất lỏng (nước). Quá trình vận hành được mô tả như sau:
a. Quá trình hút nước:
- Bước 1: Khi động cơ (công suất 15 kW) hoạt động, nó sẽ truyền động qua trục bơm, làm quay các cánh quạt của bơm. Các cánh quạt này được thiết kế để tạo ra lực ly tâm, kéo nước từ cửa hút vào trong bơm.
- Bước 2: Nước vào bơm từ cửa hút (thường nằm ngang) sẽ được tiếp nhận và dẫn vào vùng quay của các cánh quạt. Quá trình này làm giảm áp suất tại vùng trung tâm của cánh quạt, tạo ra một lực hút giúp nước được đưa vào bơm.
b. Quá trình bơm nước ra ngoài:
- Bước 3: Khi các cánh quạt quay, lực ly tâm sẽ đẩy nước ra ngoài theo hướng của các cánh quạt, khiến nước bị nén và gia tăng vận tốc.
- Bước 4: Nước sau khi được đẩy ra ngoài từ cánh quạt sẽ tiếp tục chuyển qua thân bơm đến cửa xả (hướng lên thẳng đứng trong trường hợp bơm SLW100-ISW100-125-I), với áp suất và lưu lượng cao hơn so với khi nước được hút vào.
c. Lực ly tâm và tăng áp suất:
- Các cánh quạt làm tăng vận tốc của nước và chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động lực của dòng nước. Lực ly tâm này làm tăng áp suất của nước khi được đẩy ra khỏi bơm, giúp nước có thể chảy qua hệ thống ống dẫn và cung cấp đến các điểm cần cấp nước, ví dụ như hệ thống tưới tiêu, cấp nước cho các bể chứa, hoặc các ứng dụng công nghiệp.
2. Tính năng của bơm nước ly tâm trục ngang SLW100-ISW100-125-I:
a. Công suất động cơ 15 kW:
- Động cơ công suất 15 kW giúp bơm duy trì hoạt động ổn định, với khả năng cung cấp lưu lượng 192 m³/h, đủ mạnh để vận hành trong các hệ thống công nghiệp hoặc cấp nước yêu cầu công suất lớn.
- Động cơ này đảm bảo việc bơm hoạt động hiệu quả trong suốt quá trình, giúp giảm thiểu chi phí năng lượng mà vẫn đảm bảo hiệu suất bơm tối ưu.
b. Thiết kế trục ngang:
- Thiết kế trục ngang giúp giảm thiểu sự rung động và đảm bảo ổn định trong quá trình vận hành. Điều này giúp kéo dài tuổi thọ của các bộ phận bơm và giảm thiểu chi phí bảo trì.
- Trục ngang cũng dễ dàng kết nối với các đường ống hút và xả, thuận tiện cho việc lắp đặt và vận hành trong các hệ thống đã có sẵn.
c. Cấu tạo cửa hút và cửa xả:
- Cửa hút nằm ngang: Thiết kế cửa hút nằm ngang giúp việc lắp đặt và kết nối với các đường ống cấp nước trở nên dễ dàng và thuận tiện hơn. Điều này cũng giúp giảm thiểu các tổn thất năng lượng do các khúc cua trong hệ thống ống hút.
- Cửa xả thẳng đứng: Cửa xả được thiết kế hướng lên thẳng đứng, giúp đẩy nước lên cao, phù hợp với các ứng dụng yêu cầu nước được xả lên bể chứa hoặc các hệ thống cấp nước nằm trên cao. Thiết kế này cũng giúp giảm thiểu tổn thất năng lượng do thay đổi hướng dòng chảy.
d. Vật liệu và chống mài mòn:
- Bơm được chế tạo từ các vật liệu chống mài mòn và ăn mòn, giúp bảo vệ các bộ phận như cánh quạt, phốt bơm, và vỏ bơm trong suốt quá trình vận hành. Các vật liệu này giúp bơm duy trì hiệu suất cao trong thời gian dài, ngay cả khi bơm các chất lỏng có tính ăn mòn hoặc có độ mài mòn cao.
- Các bộ phận như phốt trục, phốt quay, và vòng đệm cố định được làm bằng vật liệu hợp kim cứng, giúp giảm thiểu sự mài mòn và kéo dài tuổi thọ của bơm.
e. Tính ổn định và hiệu suất cao:
- Bơm SLW100-ISW100-125-I hoạt động với hiệu suất cao và ổn định, giúp đảm bảo lưu lượng 192 m³/h ở áp suất ổn định. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu bơm nước liên tục và hiệu quả, như trong các hệ thống cấp nước, xử lý nước thải, hoặc làm mát trong các nhà máy công nghiệp.
- Thiết kế trục ngang và bộ phận liên kết vững chắc giúp giảm thiểu sự rung động và tiếng ồn trong quá trình vận hành, mang lại sự thoải mái và độ tin cậy cao cho người sử dụng.
f. Bảo vệ động cơ (IP54):
- Động cơ của bơm SLW100-ISW100-125-I được bảo vệ theo tiêu chuẩn IP54, đảm bảo động cơ chống lại bụi và nước bắn vào. Điều này giúp động cơ có thể hoạt động tốt trong môi trường ngoài trời hoặc môi trường ẩm ướt mà không bị hư hại do các yếu tố thời tiết.
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW hoạt động dựa trên nguyên lý ly tâm, sử dụng lực ly tâm để hút và đẩy nước với lưu lượng lên tới 192 m³/h. Các tính năng nổi bật của bơm bao gồm thiết kế trục ngang, cửa hút và xả linh hoạt, động cơ mạnh mẽ, vật liệu chịu mài mòn, và khả năng bảo vệ động cơ tốt (IP54). Tất cả những tính năng này giúp bơm hoạt động ổn định, hiệu quả và bền bỉ, phù hợp với các ứng dụng trong ngành công nghiệp, cấp nước, và xử lý nước thải
Dấu hiệu cần bảo trì bảo dưỡng bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW là thiết bị quan trọng trong các hệ thống cấp nước công nghiệp, cấp thoát nước, hoặc xử lý chất lỏng. Để đảm bảo bơm hoạt động ổn định và bền bỉ, việc bảo trì và bảo dưỡng định kỳ là rất cần thiết. Dưới đây là một số dấu hiệu cần bảo trì bảo dưỡng bơm này:
1. Dấu hiệu của hiệu suất kém
- Giảm lưu lượng hoặc áp suất: Nếu bơm không đạt được lưu lượng hoặc áp suất thiết kế, điều này có thể chỉ ra rằng có sự cố trong quá trình hoạt động. Nguyên nhân có thể là do tắc nghẽn trong đường ống, hỏng hóc các bộ phận của bơm như cánh bơm, hoặc hư hỏng trong bộ phận điều khiển.
- Khi bơm chạy không ổn định: Bơm có thể gặp hiện tượng chạy giật cục hoặc không đồng đều, điều này có thể do rò rỉ khí vào hệ thống, hoặc sự mất cân bằng trong các bộ phận quay như trục và cánh quạt.
2. Tiếng ồn và rung động bất thường
- Tiếng ồn tăng lên: Nếu bơm bắt đầu phát ra tiếng ồn lớn hoặc tiếng kêu lạ (ví dụ: tiếng va đập, tiếng rít hoặc tiếng gầm), có thể là do các bộ phận bên trong bơm bị mài mòn, mất cân bằng, hoặc bị kẹt.
- Vibrations (rung động mạnh): Bơm không cân bằng hoặc bị hỏng một số bộ phận quay như vòng bi hoặc cánh bơm có thể gây ra rung động mạnh. Nếu bơm rung quá mức, nó có thể làm giảm tuổi thọ của bơm và các bộ phận liên quan.
3. Nhiệt độ động cơ và bơm cao bất thường
- Nhiệt độ động cơ cao: Nếu động cơ bơm nóng quá mức trong khi hoạt động bình thường, có thể là do động cơ quá tải, không đủ thông gió, hoặc có vấn đề với bộ phận làm mát của động cơ. Cần kiểm tra hệ thống làm mát của động cơ và điều chỉnh tải trọng nếu cần.
- Nhiệt độ bơm tăng cao: Nếu nhiệt độ bơm tăng cao, có thể là dấu hiệu của ma sát quá mức do thiếu dầu bôi trơn hoặc vòng bi bị hỏng. Điều này có thể gây hỏng hóc nghiêm trọng nếu không được xử lý kịp thời.
4. Mất áp suất hoặc không duy trì áp suất ổn định
- Không duy trì áp suất ổn định: Nếu bơm không duy trì áp suất ổn định trong suốt quá trình vận hành, có thể do rò rỉ ở các bộ phận như phớt cơ học, vòng bi, hoặc hệ thống van điều khiển áp suất.
- Áp suất giảm đột ngột: Áp suất đột ngột giảm có thể là dấu hiệu của việc tắc nghẽn trong hệ thống đường ống hoặc cánh quạt bơm bị mòn hoặc hỏng.
5. Mất dầu bôi trơn hoặc rò rỉ dầu
- Rò rỉ dầu từ phớt cơ học hoặc các bộ phận quay: Nếu có sự rò rỉ dầu hoặc chất bôi trơn từ hệ thống bơm, điều này có thể làm giảm hiệu suất bơm và gây mài mòn các bộ phận quan trọng như vòng bi, trục và phớt cơ học.
- Mất dầu bôi trơn: Thiếu dầu bôi trơn có thể dẫn đến sự cọ sát giữa các bộ phận cơ khí, làm tăng ma sát và nhiệt độ hoạt động của bơm, dẫn đến hư hỏng.
6. Vibrations (Rung động mạnh) hoặc sự mất cân bằng trong bộ phận quay
- Cánh quạt mòn hoặc hỏng: Các cánh quạt của bơm bị mòn hoặc bị hỏng sẽ gây mất cân bằng trong quá trình quay, dẫn đến rung động và tiếng ồn. Điều này có thể gây tổn hại cho các bộ phận khác như vòng bi và trục bơm.
- Trục bơm không cân bằng: Nếu trục bơm bị cong hoặc mất cân bằng, bơm có thể không hoạt động ổn định, gây rung động mạnh và làm hỏng các bộ phận liên quan.
7. Dấu hiệu tắc nghẽn hoặc nhiễm bẩn trong bơm
- Tắc nghẽn trong đường ống hoặc bộ lọc: Nếu có tắc nghẽn trong hệ thống ống dẫn nước vào hoặc ra bơm, hoặc trong các bộ lọc, lưu lượng của bơm sẽ giảm và hiệu suất sẽ giảm.
- Nước bị nhiễm bẩn: Nếu nước cấp vào bơm có chứa cát, đá hoặc các vật thể lạ, chúng có thể gây mài mòn hoặc làm tắc nghẽn các bộ phận của bơm.
8. Mất điện hoặc điện áp bất ổn
- Mất điện hoặc điện áp không ổn định: Nếu động cơ của bơm gặp phải các vấn đề về điện áp (quá cao hoặc quá thấp), hoặc mất điện đột ngột, bơm sẽ ngừng hoạt động. Điều này có thể do sự cố về mạch điện hoặc hệ thống điều khiển.
9. Kết quả kiểm tra bảo trì định kỳ không đạt yêu cầu
- Bảo trì không đạt chuẩn: Nếu trong quá trình bảo trì định kỳ, các bộ phận của bơm như vòng bi, phớt cơ học, cánh bơm, hoặc động cơ không đạt được yêu cầu về độ mòn, hiệu suất hoặc tình trạng kỹ thuật, cần tiến hành bảo dưỡng hoặc thay thế các bộ phận này.
Các công việc bảo trì bảo dưỡng định kỳ cần thực hiện:
- Kiểm tra và thay dầu bôi trơn: Đảm bảo rằng hệ thống bôi trơn luôn trong trạng thái tốt, thay dầu định kỳ để tránh mài mòn và giảm hiệu suất.
- Vệ sinh và kiểm tra bộ lọc: Đảm bảo rằng các bộ lọc sạch sẽ và không bị tắc nghẽn.
- Kiểm tra phớt cơ học và vòng bi: Kiểm tra độ kín của phớt cơ học và tình trạng vòng bi để tránh rò rỉ dầu và giảm ma sát.
- Kiểm tra các bộ phận quay: Đảm bảo rằng các cánh quạt và trục bơm không bị mòn hoặc hỏng, đồng thời kiểm tra sự cân bằng của các bộ phận quay.
- Kiểm tra điện và hệ thống điều khiển: Kiểm tra các kết nối điện, bảo vệ quá tải và hệ thống điều khiển tự động.
- Kiểm tra và làm sạch hệ thống ống dẫn: Đảm bảo rằng các ống dẫn không bị tắc nghẽn và duy trì lưu lượng nước ổn định.
Bơm ly tâm trục ngang SLW100-ISW100-125-I cần bảo trì và bảo dưỡng định kỳ để duy trì hiệu suất hoạt động ổn định. Dấu hiệu cần bảo trì bao gồm hiệu suất giảm, tiếng ồn và rung động bất thường, nhiệt độ tăng cao, mất áp suất, hoặc rò rỉ dầu. Việc bảo dưỡng kịp thời sẽ giúp kéo dài tuổi thọ của bơm và đảm bảo hệ thống vận hành hiệu quả, an toàn
Điều kiện làm việc bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

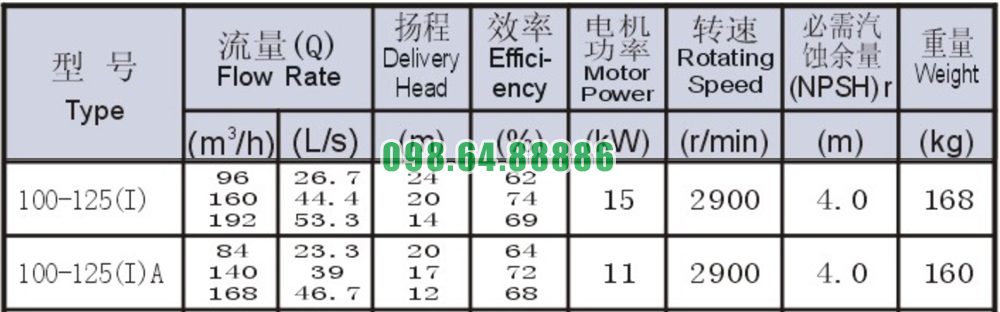

Bảng thông số kỹ thuật bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I

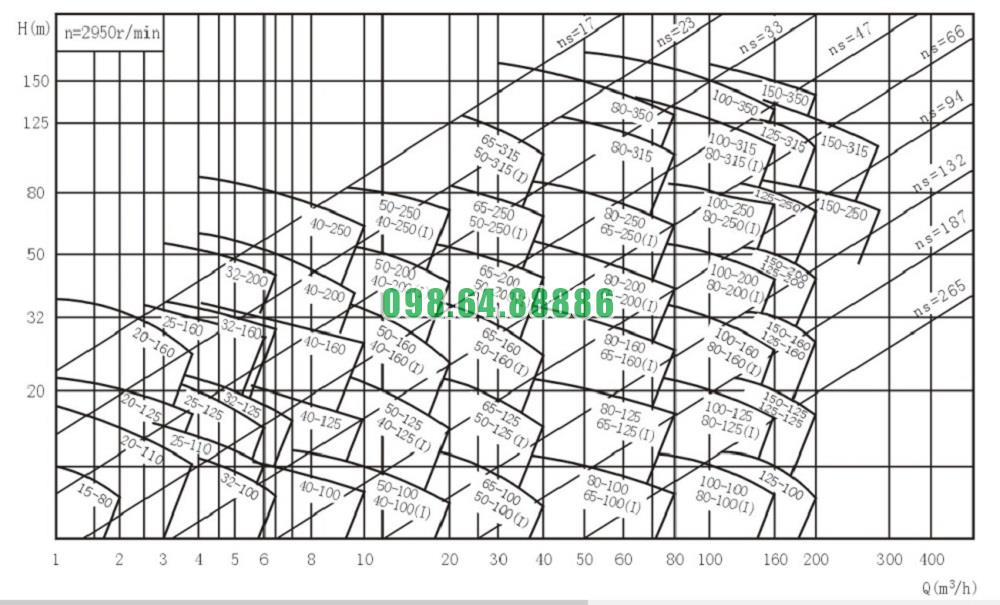

Đường cong hiệu suất bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I

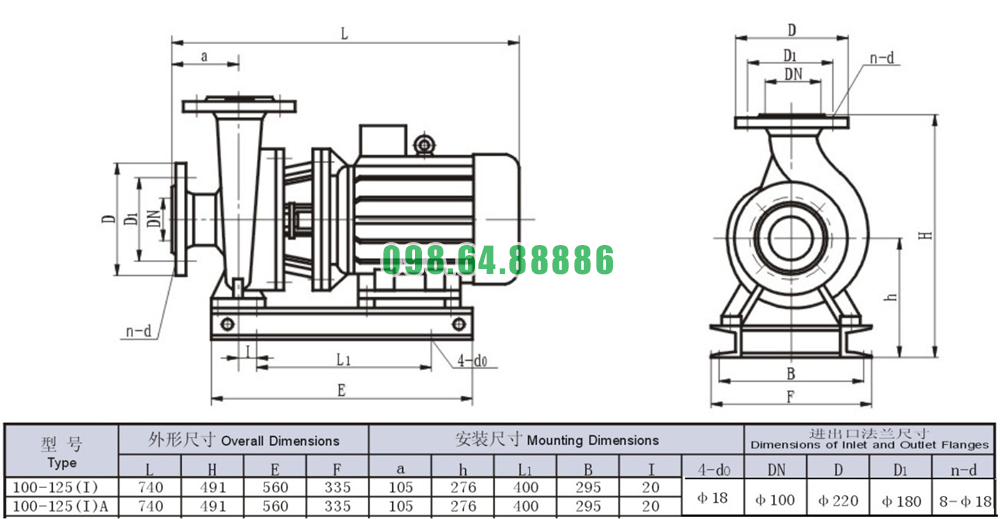

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang động cơ 15 kw SLW100-ISW100-125-I
