Chi tiết các bộ phận quan trọng cấu thành Bơm khí hóa lỏng YAB60-5

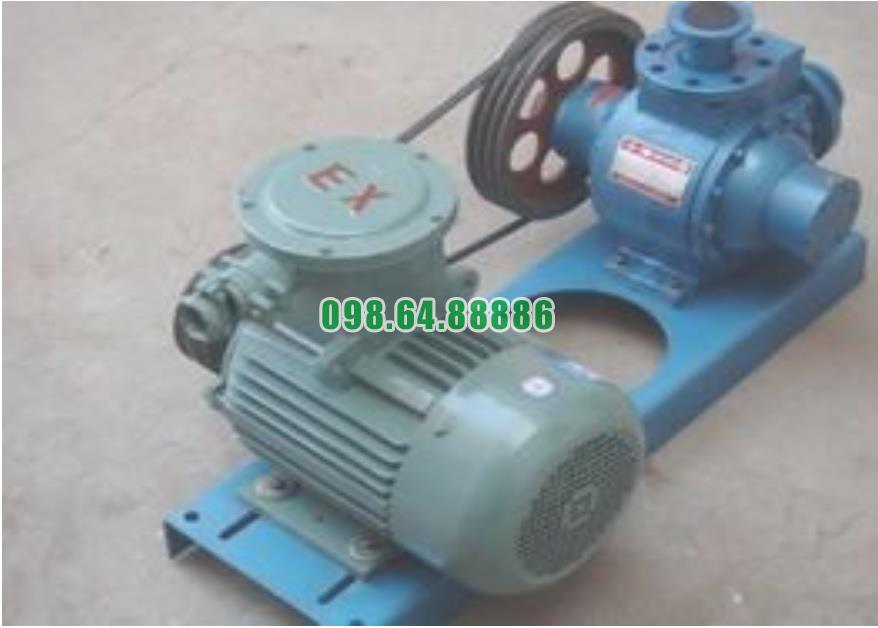

Tổng quan cấu tạo Bơm khí hóa lỏng YAB60-5
Bơm khí hóa lỏng YAB60-5 là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như amoniac lỏng, LPG, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Để làm việc an toàn với những lưu chất này, bơm được cấu thành từ nhiều bộ phận quan trọng như vỏ bơm, cánh trượt, rotor, trục bơm, vòng bi, vòng đệm làm kín, cửa hút xả và động cơ phòng chống cháy nổ YB160L-4.
Mỗi bộ phận trong Bơm khí hóa lỏng YAB60-5 đều có vai trò riêng, nhưng cùng hướng đến mục tiêu chung là tạo dòng chảy ổn định, duy trì áp suất, hạn chế rò rỉ và đảm bảo an toàn khi vận hành.
Vỏ bơm gang hợp kim mật độ cao
Chức năng của vỏ bơm
Vỏ bơm là bộ phận bao ngoài, tạo thành buồng làm việc chính cho Bơm khí hóa lỏng YAB60-5. Đây là nơi diễn ra quá trình hút, giữ và đẩy lưu chất ra ngoài.
Vỏ bơm của YAB60-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao, giúp thân bơm chắc chắn, chịu lực tốt và phù hợp với môi trường làm việc có áp suất.
Vai trò trong việc chống rò rỉ
Bề mặt vỏ bơm được gia công nhẵn, giúp tăng khả năng tiếp xúc kín giữa các chi tiết bên trong. Điều này hỗ trợ bơm hạn chế rò rỉ khi vận chuyển các chất dễ bay hơi như amoniac lỏng, LPG hoặc methanol.
Với áp suất làm việc 2.0 MPa, vỏ bơm chắc chắn là yếu tố quan trọng giúp Bơm khí hóa lỏng YAB60-5 duy trì độ bền và độ an toàn khi hoạt động liên tục.
Rotor của Bơm khí hóa lỏng YAB60-5
Bộ phận tạo chuyển động chính
Rotor là chi tiết quay bên trong buồng bơm, được truyền lực từ trục bơm. Khi rotor quay, các cánh trượt di chuyển theo, tạo ra quá trình hút và đẩy lưu chất.
Rotor có vai trò quyết định đến khả năng vận chuyển chất lỏng của Bơm khí hóa lỏng YAB60-5. Nếu rotor hoạt động ổn định, dòng chảy sẽ đều, áp suất ít dao động và bơm đạt hiệu suất tốt hơn.
Phối hợp với cánh trượt
Rotor không làm việc riêng lẻ mà phối hợp trực tiếp với cánh trượt. Các rãnh trên rotor giúp cánh trượt di chuyển ra vào trong quá trình quay, từ đó tạo ra các khoang chứa lưu chất bên trong buồng bơm.
Cánh trượt chống mài mòn
Bộ phận tạo lực hút và lực đẩy
Cánh trượt là một trong những bộ phận quan trọng nhất của Bơm khí hóa lỏng YAB60-5. Khi rotor quay, cánh trượt mở ra và thu vào theo rãnh, tạo sự thay đổi thể tích trong buồng bơm.
Nhờ nguyên lý này, bơm có thể hút lưu chất từ cửa vào, giữ lưu chất trong khoang bơm và đẩy ra ngoài qua cửa xả.
Độ bền cao khi làm việc với chất dễ bay hơi
Cánh trượt của Bơm khí hóa lỏng YAB60-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là yếu tố cần thiết vì cánh trượt phải làm việc liên tục với tốc độ quay 780 r.P.m.
Cánh trượt bền giúp bơm duy trì lưu lượng 60m³/h, hạn chế hao mòn và giảm nguy cơ giảm áp trong quá trình vận hành.
Trục bơm
Truyền lực từ động cơ đến rotor
Trục bơm là bộ phận nhận lực quay từ động cơ và truyền đến rotor. Với Bơm khí hóa lỏng YAB60-5, trục bơm cần có độ cứng tốt, độ đồng tâm cao và khả năng chịu tải ổn định.
Khi trục bơm quay đều, rotor và cánh trượt hoạt động chính xác hơn, giúp bơm tạo dòng chảy ổn định và hạn chế rung động.
Ảnh hưởng đến khả năng làm kín
Nếu trục bơm bị lệch hoặc rung mạnh, vòng đệm làm kín có thể bị mài mòn nhanh, làm tăng nguy cơ rò rỉ lưu chất. Vì vậy, trục bơm ổn định là điều kiện quan trọng để Bơm khí hóa lỏng YAB60-5 vận hành an toàn.
Vòng bi
Giữ trục bơm quay ổn định
Vòng bi có nhiệm vụ nâng đỡ trục bơm, giúp trục quay đều và giảm ma sát trong quá trình hoạt động. Khi Bơm khí hóa lỏng YAB60-5 vận hành ở tốc độ 780 r.P.m, vòng bi giúp hạn chế rung lắc và tiếng ồn bất thường.
Giảm mài mòn cho cụm truyền động
Vòng bi hoạt động tốt giúp giảm tải cho trục, rotor và khớp nối. Nhờ đó, bơm vận hành êm hơn, ít phát sinh nhiệt và kéo dài tuổi thọ của cụm truyền động.
Vòng đệm và bộ phận làm kín
Ngăn rò rỉ lưu chất
Vòng đệm là bộ phận quan trọng trong Bơm khí hóa lỏng YAB60-5 vì bơm thường vận chuyển các chất dễ bay hơi, dễ cháy hoặc có tính nguy hiểm cao. Bộ phận này giúp ngăn lưu chất rò rỉ ra ngoài trong quá trình bơm hoạt động.
Khả năng làm kín mạnh mẽ là một trong những đặc điểm nổi bật của Bơm khí hóa lỏng YAB60-5.
Đảm bảo an toàn vận hành
Khi vòng đệm hoạt động tốt, bơm hạn chế được nguy cơ thất thoát LPG, amoniac lỏng, methanol hoặc benzen thô. Điều này giúp bảo vệ người vận hành, thiết bị xung quanh và toàn bộ hệ thống sản xuất.
Cửa hút và cửa xả 4 inch
Đảm bảo khả năng cấp và thoát lưu chất
Bơm khí hóa lỏng YAB60-5 có kích thước đường kính hút xả 4 inch, phù hợp với hệ thống đường ống công nghiệp có lưu lượng lớn. Cửa hút đưa lưu chất vào buồng bơm, còn cửa xả đẩy lưu chất ra ngoài sau khi được tạo áp.
Phù hợp với lưu lượng 60m³/h
Với lưu lượng 60m³/h, kích thước hút xả 4 inch giúp bơm đáp ứng tốt yêu cầu vận chuyển lưu chất trong trạm chiết nạp, kho chứa, nhà máy hóa chất và hệ thống khí dầu mỏ hóa lỏng.
Động cơ phòng chống cháy nổ YB160L-4
Cung cấp công suất cho toàn bộ bơm
Bơm khí hóa lỏng YAB60-5 sử dụng động cơ YB160L-4 công suất 15KW. Động cơ này cung cấp lực quay cho trục bơm, từ đó làm rotor và cánh trượt hoạt động.
Công suất 15KW phù hợp với yêu cầu vận hành của bơm có lưu lượng lớn 60m³/h và áp suất làm việc 2.0 MPa.
Phù hợp với môi trường dễ cháy nổ
Do Bơm khí hóa lỏng YAB60-5 thường dùng cho LPG, amoniac lỏng và các hóa chất dễ bay hơi, động cơ phòng chống cháy nổ YB160L-4 giúp tăng mức độ an toàn khi thiết bị làm việc trong môi trường có nguy cơ cháy nổ.
Khớp nối và bộ phận truyền động
Kết nối động cơ với đầu bơm
Khớp nối có nhiệm vụ truyền lực từ động cơ sang trục bơm. Khi khớp nối được lắp đúng kỹ thuật, lực truyền ổn định hơn, giúp bơm vận hành êm và giảm rung động.
Bảo vệ trục và vòng bi
Nếu khớp nối bị lệch, trục bơm và vòng bi có thể bị mài mòn nhanh. Vì vậy, cụm khớp nối cần được kiểm tra độ đồng tâm để đảm bảo Bơm khí hóa lỏng YAB60-5 hoạt động bền bỉ.
Đế bơm và kết cấu lắp đặt
Giữ bơm ổn định khi vận hành
Đế bơm là bộ phận giúp cố định toàn bộ cụm bơm và động cơ. Với thiết bị có lưu lượng lớn như Bơm khí hóa lỏng YAB60-5, đế bơm chắc chắn giúp hạn chế rung lắc trong quá trình vận hành.
Hỗ trợ an toàn cho hệ thống
Kết cấu lắp đặt ổn định giúp bảo vệ đường ống, mặt bích, khớp nối và các điểm làm kín. Điều này đặc biệt quan trọng khi bơm làm việc với lưu chất dễ bay hơi và dễ cháy.
Chi tiết các bộ phận quan trọng cấu thành Bơm khí hóa lỏng YAB60-5 gồm vỏ bơm gang hợp kim mật độ cao, rotor, cánh trượt, trục bơm, vòng bi, vòng đệm làm kín, cửa hút xả 4 inch, động cơ phòng chống cháy nổ YB160L-4, khớp nối và đế bơm.
Mỗi bộ phận đều đóng vai trò trực tiếp trong việc giúp Bơm khí hóa lỏng YAB60-5 vận hành ổn định, duy trì lưu lượng 60m³/h, tạo chênh lệch áp suất 0.5 MPa, làm việc ở áp suất 2.0 MPa và hạn chế rò rỉ khi vận chuyển LPG, amoniac lỏng, methanol cùng nhiều chất lỏng dễ bay hơi khác.
