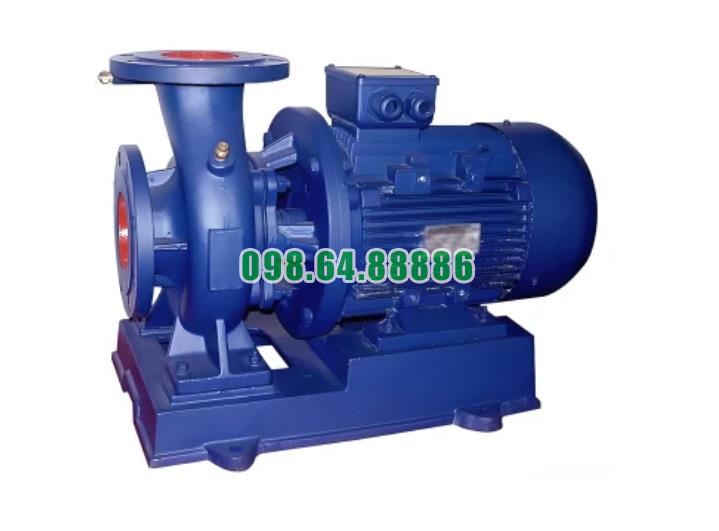

Bán bơm nước li tâm trục ngang SLW80-ISW80-160

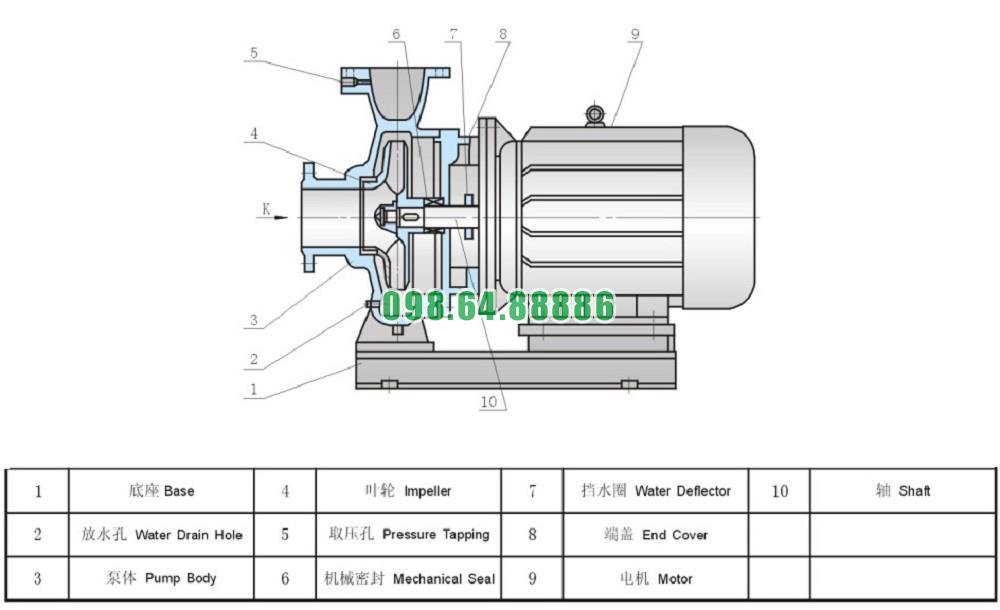

Cấu tạo bơm nước ly tâm trục ngang SLW80-ISW80-160 bao gồm ba bộ phận chính: máy bơm, động cơ, và đế. Dưới đây là mô tả chi tiết về từng bộ phận:

1. Máy bơm (Pump Unit)

• Thân bơm (Casing): Thân bơm được làm từ vật liệu thép không gỉ hoặc gang, giúp bảo vệ các bộ phận bên trong khỏi tác động của môi trường và áp suất. Thân bơm có thiết kế chắc chắn và chịu lực tốt, giúp duy trì dòng chảy của nước qua bơm một cách hiệu quả.
• Cánh quạt (Impeller): Là bộ phận chính tạo ra lực ly tâm, giúp hút nước từ cửa hút và đẩy ra cửa xả. Cánh quạt thường được làm từ thép không gỉ, gang hoặc nhựa kỹ thuật, tùy thuộc vào môi trường làm việc.
• Trục bơm (Shaft): Trục bơm truyền động lực từ động cơ đến cánh quạt, làm cho cánh quạt quay. Trục bơm thường được làm từ thép không gỉ hoặc hợp kim chịu lực để đảm bảo độ bền.
• Phốt cơ khí (Mechanical Seal): Bộ phận này ngăn nước rò rỉ dọc theo trục bơm, bảo vệ động cơ và các bộ phận khác khỏi tiếp xúc với nước hoặc chất lỏng.
• Cửa hút và cửa xả (Inlet and Outlet Ports): Cửa hút hút nước vào bơm và cửa xả đẩy nước ra ngoài sau khi đã được nén bởi cánh quạt.

2. Động cơ (Motor)

• Loại động cơ: Động cơ thường là loại động cơ điện 7.5 kW, cung cấp đủ công suất để cánh quạt quay với tốc độ cao và tạo ra lực ly tâm cần thiết để đẩy nước.
• Chức năng: Động cơ cung cấp năng lượng cho bơm hoạt động. Nó truyền động trực tiếp hoặc qua hệ thống khớp nối để làm quay trục và cánh quạt của bơm. Động cơ được thiết kế để hoạt động liên tục và ổn định, với khả năng chịu được các điều kiện môi trường khắc nghiệt.
• Hệ thống bảo vệ: Một số động cơ được trang bị hệ thống chống nước và chống bụi, giúp bảo vệ động cơ khi làm việc trong môi trường ngoài trời hoặc môi trường công nghiệp ẩm ướt.

3. Đế bơm (Base Frame)

• Chất liệu: Đế bơm thường được làm từ thép hoặc hợp kim chắc chắn, giúp đảm bảo độ bền và khả năng chịu lực.
• Chức năng: Đế bơm là phần nền tảng của toàn bộ hệ thống, giữ cố định máy bơm và động cơ trên mặt phẳng. Đế bơm giúp giảm thiểu độ rung và tiếng ồn khi bơm hoạt động, đồng thời bảo vệ các bộ phận bên trong khỏi sự dịch chuyển hoặc rung lắc.
• Thiết kế linh hoạt: Đế bơm thường có thiết kế linh hoạt, cho phép dễ dàng lắp đặt và điều chỉnh vị trí bơm theo yêu cầu của hệ thống. Một số đế bơm còn được trang bị thêm các chân đế giảm rung để tăng độ ổn định.

Cấu tạo của bơm nước ly tâm trục ngang SLW80-ISW80-160 bao gồm máy bơm, động cơ và đế, với mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ ổn định của bơm. Máy bơm thực hiện chức năng hút và đẩy nước, động cơ cung cấp năng lượng cho quá trình hoạt động, và đế bơm giúp cố định và giảm rung cho toàn bộ hệ thống. Nhờ thiết kế tối ưu và vật liệu chất lượng cao, bơm này hoạt động hiệu quả trong nhiều điều kiện công nghiệp khác nhau.

Dưới đây là quy trình bảo trì và bảo dưỡng bơm nước ly tâm trục ngang SLW80-ISW80-160, giúp đảm bảo hiệu suất hoạt động và kéo dài tuổi thọ của bơm:

1. Chuẩn bị trước khi bảo trì

• Tắt nguồn điện: Ngắt nguồn điện cấp cho bơm trước khi thực hiện bất kỳ quy trình bảo trì nào để đảm bảo an toàn cho người thực hiện.
• Xả hết nước trong bơm: Mở van xả để đảm bảo nước còn lại trong bơm được thoát ra hết trước khi bắt đầu bảo trì.
• Chuẩn bị công cụ: Chuẩn bị đầy đủ dụng cụ cần thiết như cờ lê, mỏ lết, dụng cụ đo lường, dầu bôi trơn, và các phụ tùng thay thế nếu cần.

2. Kiểm tra ngoại quan bơm

• Kiểm tra hệ thống làm kín (phớt): Kiểm tra phớt cơ khí hoặc các bộ phận làm kín để xem có dấu hiệu rò rỉ hay mòn không. Nếu phát hiện rò rỉ hoặc hư hỏng, cần thay thế ngay lập tức.
• Kiểm tra các khớp nối: Xem xét các khớp nối, ốc vít và bu lông để đảm bảo chúng được siết chặt, không bị lỏng hay có dấu hiệu hư hỏng.
• Kiểm tra vỏ bơm: Kiểm tra vỏ bơm và thân bơm xem có dấu hiệu rạn nứt hoặc ăn mòn không, đặc biệt khi bơm hoạt động trong môi trường hóa chất hoặc các điều kiện khắc nghiệt.

3. Kiểm tra động cơ

• Kiểm tra điện áp và dòng điện: Đo và kiểm tra dòng điện hoạt động của động cơ để đảm bảo động cơ hoạt động đúng thông số kỹ thuật. Dòng điện quá cao có thể là dấu hiệu động cơ đang bị quá tải hoặc gặp vấn đề.
• Kiểm tra quạt làm mát: Đảm bảo quạt làm mát của động cơ hoạt động tốt, không có vật cản hoặc bụi bẩn làm giảm khả năng làm mát.
• Kiểm tra và làm sạch các bộ phận cách nhiệt: Đảm bảo các lớp cách điện và bộ phận cách nhiệt của động cơ vẫn còn nguyên vẹn, không bị mòn hay hư hỏng.

4. Bôi trơn vòng bi và các bộ phận quay

• Kiểm tra dầu bôi trơn: Kiểm tra mức dầu bôi trơn của vòng bi và các bộ phận quay. Nếu dầu bị bẩn hoặc thiếu, cần thay dầu mới để đảm bảo bơm hoạt động trơn tru và giảm thiểu ma sát.
• Bôi trơn các bộ phận quay: Thường xuyên bôi trơn các vòng bi và trục quay theo lịch trình bảo trì. Điều này giúp tránh hiện tượng mài mòn do ma sát.

5. Kiểm tra cánh bơm

• Tháo và kiểm tra cánh bơm: Tháo cánh bơm ra khỏi trục để kiểm tra tình trạng cánh bơm. Nếu cánh bơm bị mòn, rạn nứt, hoặc có hiện tượng bám cặn, cần làm sạch hoặc thay mới.
• Kiểm tra cân bằng cánh bơm: Đảm bảo cánh bơm vẫn được cân bằng động, tránh tình trạng rung lắc khi bơm hoạt động.

6. Kiểm tra hệ thống ống dẫn

• Kiểm tra và làm sạch ống hút và xả: Đảm bảo rằng ống hút và ống xả không bị tắc nghẽn bởi cặn bẩn, rỉ sét, hoặc các vật cản khác. Làm sạch đường ống nếu cần để đảm bảo lưu lượng nước thông suốt.
• Kiểm tra van hút và van xả: Đảm bảo các van hoạt động tốt, không bị rò rỉ hoặc kẹt cứng.

7. Lắp đặt lại và kiểm tra hoạt động

• Lắp lại các bộ phận: Sau khi hoàn tất việc kiểm tra và bảo dưỡng, lắp đặt lại các bộ phận của bơm theo đúng thứ tự. Đảm bảo các khớp nối và ốc vít được siết chặt.
• Kiểm tra vận hành thử: Kết nối lại nguồn điện và vận hành thử bơm. Kiểm tra xem bơm có hoạt động êm ái, lưu lượng nước ổn định, không có tiếng ồn hoặc rung lắc bất thường.

8. Lập hồ sơ bảo dưỡng

• Ghi lại thông tin bảo trì: Sau khi hoàn thành quy trình bảo dưỡng, ghi lại chi tiết các hạng mục đã thực hiện, tình trạng bơm, các bộ phận đã thay thế (nếu có), và thời gian bảo trì tiếp theo. Điều này giúp duy trì lịch trình bảo trì đều đặn và theo dõi tình trạng của bơm.

9. Lịch trình bảo trì định kỳ

• Hàng tháng: Kiểm tra nhanh các bộ phận chính như phớt cơ khí, động cơ, dầu bôi trơn, và lưu lượng nước.
• Hàng quý: Kiểm tra chi tiết các bộ phận bên trong như cánh bơm, vòng bi, kiểm tra hệ thống điện và van.
• Hàng năm: Thực hiện bảo dưỡng toàn bộ, bao gồm việc tháo lắp các bộ phận quan trọng, kiểm tra động cơ, và thay thế những bộ phận có dấu hiệu hao mòn.

Tuân thủ quy trình bảo trì bảo dưỡng này sẽ giúp bơm nước ly tâm trục ngang SLW80-ISW80-160 hoạt động ổn định, bền bỉ, và duy trì hiệu suất cao trong suốt thời gian sử dụng.
